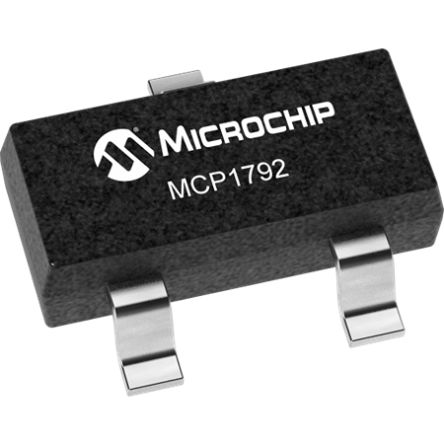

MCP1792T-3302H/DB

产品分类: LDO稳压器
产品描述: 80dB~55dB(100Hz~100kHz) 45μA 正极 Fixed 100mA 1 3.3V 4.5V 3.3V 55V 1.2V@ 100mA 1% 0.0002(Typ) SOT-223-3 贴片安装,黏合安装
供应商型号: MCP1792T-3302H/DB
供应商: Master
标准整包数: 500
MICROCHIP TECHNOLOGY LDO稳压器 MCP1792T-3302H/DB

MCP1792T-3302H/DB概述

    # MCP1792/3 高压低功耗LDO稳压器

    产品简介


    MCP1792/3 是Microchip公司推出的高电压、低压差(LDO)稳压器,专为在恶劣环境下提供稳定电源而设计。产品系列包含两种标准输出电压版本:3.3V 和 5.0V(典型容差±2.0%),能够提供最大100mA的连续输出电流。输入电压范围宽达4.5V至55V,可承受高达70V的瞬态电压,适合在汽车电子、工业控制以及高电压电池组(如电瓶车和电动工具)等领域广泛应用。
    MCP1792/3 支持陶瓷电容器作为输出电容器,仅需2.2μF即可保持稳定性,同时具备过热保护(175°C)和短路电流折叠保护功能,确保设备安全运行。此外,其出色的低静态功耗(典型值为25μA)和待机电流(典型值2μA)使其成为高效率应用的理想选择。

    技术参数


    以下为MCP1792/3 的核心技术参数:
    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | 输入电压范围 | 4.5 | — | 55 | V |
    | 输出电压范围 | VR-2% | VR | VR+2% | — |
    | 输出电流能力 | — | 100 | — | mA |
    | 静态电流(无负载) | — | 25 | 45 | μA |
    | 待机电流(关断模式)| — | 2 | 12 | μA |
    | 线性调节率 | ±0.0002 | ±0.05 | — | %/V |
    | 负载调节率 | -1 | 0.2 | +1 | % |
    | 滴落电压 | — | 250 | 400 | mV |
    | 启动输入电压(高) | — | 2.7 | — | V |
    | 关断输入电压(低) | — | 2.4 | — | V |
    其他关键指标还包括:高电源抑制比(PSRR,100Hz时80dB;100kHz时55dB)、宽工作温度范围(-40°C 至 +150°C)、符合AEC-Q100 Grade 0认证要求。

    产品特点和优势


    MCP1792/3 系列稳压器的主要特点和优势如下:
    1. 广泛适用性:输入电压范围宽(4.5V 至 55V),适用于多种高压电源环境。
    2. 卓越性能:低噪声(典型值400μVrms,频率范围10Hz 至 100kHz)、高PSRR(100Hz时80dB)以及优异的温度适应性。
    3. 高效节能:低静态功耗(25μA)和关断模式下的极低电流消耗(2μA),非常适合便携式设备。
    4. 高可靠性:具备热关断和电流折叠保护机制,确保电路在过载或高温情况下稳定运行。
    5. 封装多样:提供两种3引脚封装(SOT-23A 和 SOT-223)以及两种5引脚封装(SOT-23 和 SOT-223),便于灵活选型。

    应用案例和使用建议


    典型应用领域
    - 汽车电子:冷启动条件下,2.4V的低UVLO电压能有效支持发动机启动。
    - 电池管理系统:适用于12V至48V电压平台的高功率锂电池组管理。
    - 工业设备:如烟雾探测器、报警传感器等对高电压和低功耗有需求的设备。
    使用建议
    1. 降低功耗:在长时间待机状态下,建议启用SHDN功能,将电流消耗降至最低。
    2. 优化散热:根据不同封装的热阻值(θJA)合理设计PCB布局以确保散热效果。
    3. 外部电容选择:优先采用耐温性能好的陶瓷电容器(2.2μF),并注意其位置靠近芯片以减少杂散电感影响。

    兼容性和支持


    MCP1792/3 提供多种封装形式,支持焊接自动化生产流程。Microchip提供了详尽的技术文档和应用指南,并通过全球销售网络和技术支持团队为客户提供全方位帮助。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 输出电压波动较大 | 检查输入电容和输出电容规格是否符合要求。 |
    | 设备无法正常启动 | 确保VIN电压高于UVLO阈值(2.7V)。 |
    | 过热导致设备关闭 | 检查散热设计是否合理,必要时增加散热片。|

    总结和推荐


    MCP1792/3 系列稳压器凭借其宽泛的工作电压范围、高精度输出和优良的保护机制,是一款高性能的低压差稳压器。它在汽车电子、工业设备和高电压供电系统中表现优异。对于需要高可靠性和低功耗的应用场合,MCP1792/3 是一个理想的选择,我们强烈推荐在相关项目中使用此产品。

MCP1792T-3302H/DB参数

参数
线路调节 0.0002(Typ)
最大压差@电流 1.2V@ 100mA
输出电流 100mA
最小输入电压 4.5V
Iq-静态电流 45μA
稳压器数量 1
输出类型 Fixed
最大输入电压 55V
最大输出电压 3.3V
最小输出电压 3.3V
负载调节 1%
纹波抑制-PSRR 80dB~55dB(100Hz~100kHz)
极性 正极
通用封装 SOT-223-3
安装方式 贴片安装,黏合安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

MCP1792T-3302H/DB厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。
