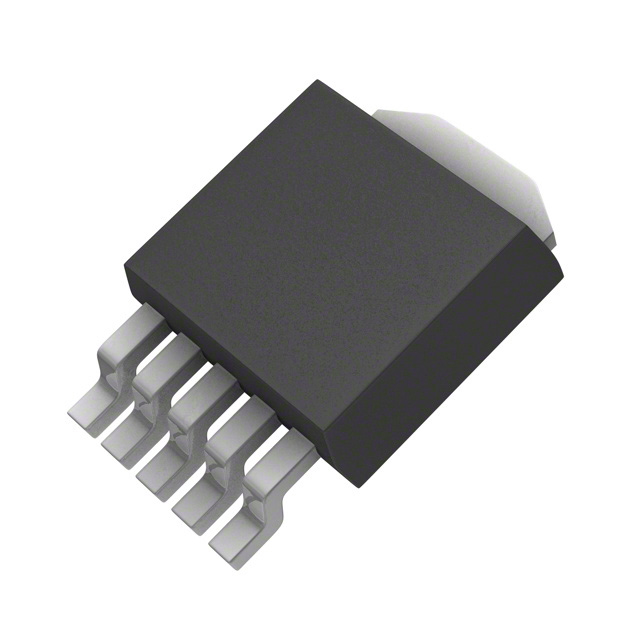

MIC47300WD TR

产品分类: LDO稳压器
产品描述: 正极 Adjustable 3A 1 900mV 1.4V 6.1V 6.5V 400mV@ 3A 0.2%(Typ) 0.01(Typ) TO-252-5 贴片安装,黏合安装 2.39mm(高度)
供应商型号:
供应商:
标准整包数: 0
MICROCHIP TECHNOLOGY LDO稳压器 MIC47300WD TR

MIC47300WD TR概述


    产品简介


    MIC47300 是一款由 Micrel 公司设计和生产的低电压、高带宽、可调低压差线性稳压器(LDO)。这款稳压器非常适合用于为低功耗微处理器的核心电压供电。它采用了双输入电源配置,能够在非常低的输出阻抗下实现极快的瞬态响应,使得其在图形处理器、PC 加载卡、微处理器核心电压供应以及其他需要高效率线性电源供应的应用领域具有广泛的应用前景。

    技术参数


    - 输入电压范围:
    - VIN: 1.4V 至 6.5V
    - VBIAS: 3.0V 至 6.5V
    - 稳定条件: 需要 1µF 的陶瓷电容器以确保稳定运行
    - 最大输出电流: 3A
    - 输出电压精度: ±1%
    - 最大dropout电压: 在温度范围内不超过 400mV
    - 最大负载调节率: 0.5%
    - 最大瞬态响应带宽: 高达 10MHz
    - 封装形式: 5引脚功率D-Pak(TO-252)
    - 工作温度范围: -40°C 至 +125°C

    产品特点和优势


    1. 高带宽和低dropout电压: MIC47300 支持高达 10MHz 的带宽,并且在 3A 负载下的 dropout 电压仅为 400mV,这使得它在应对快速负载变化时表现出色。
    2. 出色的线路和负载调节: 即使在大负载波动的情况下,该稳压器也能提供稳定的输出电压。
    3. 灵活的输出电压调整能力: 通过外部电阻分压器可以轻松设置所需的输出电压,最低可降至 0.9V。
    4. 热关断和过流保护: 具备过热保护和电流限制功能,确保在故障状态下设备不会损坏。
    5. 易于设计和集成: 只需少量的外部组件即可实现高效稳定的电源转换。

    应用案例和使用建议


    典型应用电路
    如图 1 所示,MIC47300 可以通过简单的电路设计直接应用于各种场合。通过调节电阻分压网络,可以灵活地设置所需的输出电压。对于某些特定的应用场景,如电池供电系统或者车载电子设备,可以考虑增加额外的旁路电容来改善电源的稳定性和瞬态响应。
    使用建议
    1. 正确的旁路电容选择: 建议使用 X7R 类型的陶瓷电容器,因为它们在不同温度下表现更加稳定。
    2. 降低热应力: 在高温环境下使用时,可以通过增加一个串联电阻器来分散热能,以减少热沉的需求。
    3. 最小负载电流: 与其他高电流稳压器相比,MIC47300 不需要最低负载就能维持良好的电压调节。

    兼容性和支持


    MIC47300 与大多数常见的陶瓷和钽电容器兼容。制造商提供了详尽的技术支持文档和设计指南,包括典型应用电路、评估板布局等。如果遇到任何技术问题,可以直接联系 Micrel 官方技术支持团队获取帮助。

    常见问题与解决方案


    1. 问题:设备在启动时无法正常工作。
    - 解决办法: 检查电源连接是否正确,并确保所有外部组件(如电阻和电容器)符合规格要求。确认输入电压在规定的范围内。
    2. 问题:输出电压不稳定。
    - 解决办法: 重新检查电阻分压器的连接情况,确保其正确设置,并更换为更高稳定性(如 X7R 类型)的陶瓷电容器。
    3. 问题:设备过热。
    - 解决办法: 确保使用合适的散热措施,并根据应用环境计算出适合的热阻值。如果需要,可以在输入端串联一个电阻来分散部分热量。

    总结和推荐


    综上所述,MIC47300 是一款集高性能、低成本、易于设计于一身的低压差线性稳压器。它不仅在稳定性、瞬态响应等方面表现出色,还具备多种保护功能,适用于多种复杂应用场合。对于需要高效率、低dropout电压的电源管理应用,强烈推荐选用 MIC47300。

MIC47300WD TR参数

参数
负载调节 0.2%(Typ)
Iq-静态电流 -
线路调节 0.01(Typ)
最大输入电压 6.5V
最小输入电压 1.4V
稳压器数量 1
纹波抑制-PSRR -
输出类型 Adjustable
最大输出电压 6.1V
最大压差@电流 400mV@ 3A
极性 正极
输出电流 3A
最小输出电压 900mV
长*宽*高 2.39mm(高度)
通用封装 TO-252-5
安装方式 贴片安装,黏合安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

MIC47300WD TR厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

MIC47300WD TR数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY LDO稳压器 MICROCHIP TECHNOLOGY MIC47300WD TR MIC47300WD TR数据手册

MIC47300WD TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
