TC1262-5.0VAB

产品分类: LDO稳压器
产品描述: 64dB(1kHz) 130μA 正极 Fixed 500mA 1 5V 2.7V 5V 6V 650mV@ 500mA 0.002%/mA(Typ) 0.003(Typ) TO-220-3 通孔安装
供应商型号: 579-TC1262-5.0VAB
供应商: Mouser
标准整包数: 1
MICROCHIP TECHNOLOGY LDO稳压器 TC1262-5.0VAB

TC1262-5.0VAB概述

    # TC1262 固定输出低功耗CMOS低压差线性稳压器

    产品简介


    TC1262 是一款由 Microchip Technology Inc. 生产的固定输出高精度(通常为±0.5%)的 CMOS 低压差线性稳压器(LDO)。它专为电池供电系统设计,具备极低的静态电流消耗(通常仅为 80 µA),显著延长了电池寿命。TC1262 的主要功能包括超低噪声操作、非常低的压降(典型值为 350 mV)、快速响应负载变化的能力,以及过流和过温保护功能。
    主要功能:
    - 输出电流:最高可达 500 mA
    - 压降电压:通常为 350 mV(满载时)
    - 工作温度范围:-40°C 至 +125°C
    - 支持标准或定制输出电压
    - 具有过电流和过热保护
    应用领域:
    - 便携式计算机
    - 医疗仪器
    - 仪器仪表
    - 手机(如 GSM/PHS 等)
    - 电池供电系统
    - 线性后调节器用于开关电源
    - 传呼机

    技术参数


    以下是 TC1262 的关键技术和性能参数:
    | 参数名称 | 最小值 | 典型值 | 最大值 | 单位 | 备注 |
    |
    | 输入电压范围 | 2.7 6.0 | V
    | 最大输出电流 | 500 mA
    | 输出电压精度 | -2.5% | ±0.5% | +2.5% | V
    | 温度系数 | - | 40 | - | ppm/°C
    | 负载调整率 | - | 0.002 | 0.01 | %/mA | IL = 0.1 mA 至最大指定输出电流 |
    | 线路调整率 | - | 0.003 | 0.35 | %/V | VR+1V ≤ VIN ≤ 6V |
    | 压降电压 | - | - | 350 | mV | IL = 500 mA |
    | 静态电流(无负载) | - | 80 | 130 | µA
    | 短路电流 | - | 1200 | - | mA | VOUT = 0V |

    产品特点和优势


    1. 超低功耗:TC1262 的总供电电流仅为 80 µA,比传统的双极性调节器低 20 至 60 倍,特别适合电池供电的应用。
    2. 快速响应:能够迅速响应负载变化,确保系统的稳定运行。
    3. 保护功能:集成有过电流和过温保护电路,提高系统的可靠性。
    4. 宽温范围:工作温度范围宽广(-40°C 至 +125°C),适应各种恶劣环境。
    5. 稳定性好:仅需 1 µF 的输出电容即可保证稳定工作。

    应用案例和使用建议


    典型应用案例
    TC1262 广泛应用于各种便携式设备中,例如:
    - 手机:作为 GSM/PHS 手机的电源管理模块。
    - 医疗设备:提供稳定的电源输出以支持精密测量。
    - 工业控制:用于仪器仪表中的电源供应。
    使用建议
    为了充分发挥 TC1262 的性能,建议:
    - 使用铝电解或钽电容器作为输出电容,并确保其有效串联电阻在 0.1 Ω 至 5 Ω 之间。
    - 当输入电压与输出电压之间的压差较小时,应适当增加输入电容值。
    - 在高温环境下工作时,应注意散热问题,避免因过热导致的自动关机。

    兼容性和支持


    TC1262 可与多种主流电子元器件和设备兼容,适用于大多数现代电子产品的需求。Microchip 提供全面的技术支持和售后服务,包括详细的用户手册和技术文档下载服务,以及在线技术支持团队的帮助。

    常见问题与解决方案


    1. 问:如何选择合适的输出电压?
    - 答:可根据具体应用需求选择标准或定制输出电压,常见的标准输出电压包括 2.5V、2.8V、3.0V、3.3V 和 5.0V。对于特殊要求,可联系 Microchip 定制。
    2. 问:如何防止过热?
    - 答:内置热关断机制会在芯片温度超过 160°C 时自动关闭器件,待温度降至约 150°C 后重新启动。同时,可通过优化 PCB 设计来改善散热效果。
    3. 问:能否承受短路情况?
    - 答:可以承受短路状态下的输出短路电流高达 1200 mA,但长时间短路可能导致内部保护动作,因此应尽量避免这种情况发生。

    总结和推荐


    综上所述,TC1262 是一款高性能、高可靠性的低压差线性稳压器,非常适合电池供电和其他需要高效能的场合。其独特的超低功耗特性和优秀的保护机制使其在市场上具有很强的竞争优势。如果您正在寻找一款能满足上述条件的产品,那么 TC1262 绝对是您的理想之选!强烈推荐给那些注重效率和稳定性的开发者和工程师们。

TC1262-5.0VAB参数

参数
Iq-静态电流 130μA
最大压差@电流 650mV@ 500mA
输出电流 500mA
最小输出电压 5V
稳压器数量 1
纹波抑制-PSRR 64dB(1kHz)
最大输入电压 6V
线路调节 0.003(Typ)
负载调节 0.002%/mA(Typ)
输出类型 Fixed
极性 正极
最小输入电压 2.7V
最大输出电压 5V
10.67mm(Max)
4.83mm(Max)
9.02mm(Max)

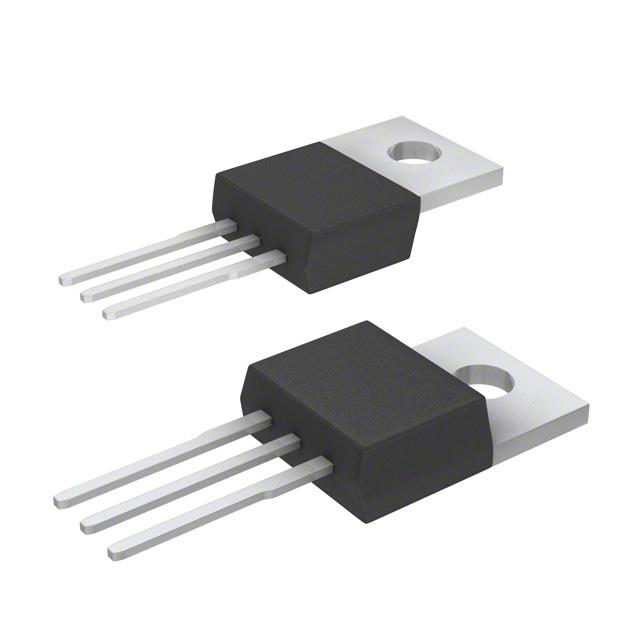

通用封装 TO-220-3
安装方式 通孔安装
零件状态 在售
包装方式 管装

TC1262-5.0VAB厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

TC1262-5.0VAB数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY LDO稳压器 MICROCHIP TECHNOLOGY TC1262-5.0VAB TC1262-5.0VAB数据手册
