首页  >  产品百科  >  MLX90248ELD-EBA-000-RE

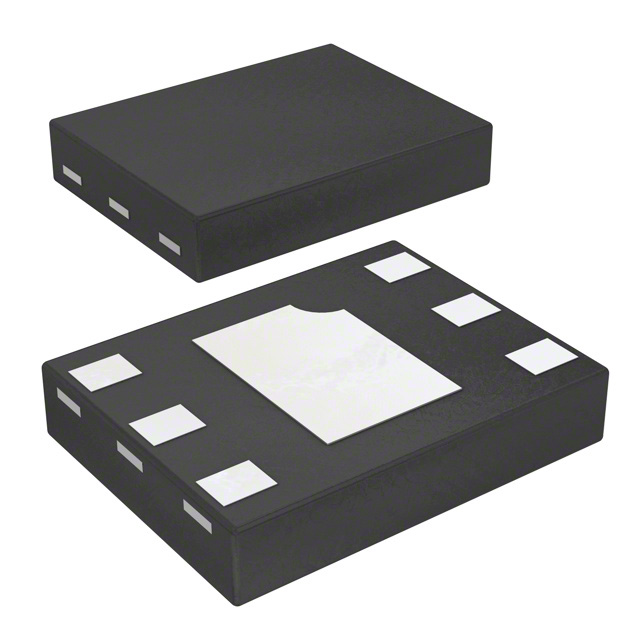

MLX90248ELD-EBA-000-RE

产品分类: 固态继电器
厂牌: MELEXIS
产品描述: Hall Effect Sensor 10mA Omnipolar 1.8V/2.5V/3.3V 6-Pin UTQFN EP T/R
供应商型号: MLX90248ELD-EBA-000-RETR-ND
供应商: Digi-Key
标准整包数: 5000
MELEXIS 固态继电器 MLX90248ELD-EBA-000-RE

MLX90248ELD-EBA-000-RE概述

    MLX90248 Micropower & Omnipolar Hall Switch

    1. 产品简介


    MLX90248 是一款由 Melexis 设计的微功率全极霍尔开关。它利用先进的霍尔效应传感器技术和斩波稳定技术,提供准确稳定的磁性开关点,适用于各种电池供电的应用场景。该组件主要功能是作为固态开关,可以检测南北两极磁场的存在,广泛应用于手持无线设备、电池驱动设备的盖子闭合传感器、能量计量等领域。

    2. 技术参数


    - 供电电压 (VDD): 1.5V 至 3.6V
    - 待机电流 (IDDsleep): 3.5 μA(在 3.6V 供电时)
    - 工作电流 (IDDawake): 3 mA 至 5 mA(在 3.6V 供电时)
    - 输出饱和电压 (VSAT): 最大 0.4V(当 IOUT = 1mA 时)
    - 释放点 (BRP): 0.8 mT 至 5.7 mT
    - 操作点 (BOP): 1.1 mT 至 6 mT
    - 磁滞 (BHYS): 0.3 mT 至 2.3 mT

    3. 产品特点和优势


    - 微功耗: 特别适合电池供电的设备,其电流消耗非常低。
    - 全极性: 简化生产流程,无需检测磁极方向。
    - 高灵敏度: 需要较小且便宜的磁铁即可触发,比传统的干簧管更经济。
    - Chopper 稳定放大级: 提供稳定可靠的信号处理能力。
    - 开放漏极输出: 简化电路设计。
    - 超薄封装: 支持 0.43mm 的最大厚度,适合空间受限的设计。

    4. 应用案例和使用建议


    - 应用场景: 手机、笔记本电脑、数码相机、摄像机等设备的盖子闭合检测,以及其他需要检测磁场变化的应用。
    - 使用建议: 在设计电路时,应注意电源电压和工作电流的匹配,确保系统在不同的温度范围内仍能正常工作。此外,应考虑到磁铁的强度和方向,以确保可靠的检测。

    5. 兼容性和支持


    - 封装: MLX90248 提供两种封装选项:SE(TSOT-3L)和 LD(UTQFN-6L),均可通过表面贴装工艺安装。
    - 制造商支持: Melexis 提供全面的技术文档和支持,确保用户能够顺利进行产品设计和制造。

    6. 常见问题与解决方案


    - Q: MLX90248 是否支持 1.5V 供电?
    - A: 是的,MLX90248 支持从 1.5V 到 3.6V 的供电电压范围。

    - Q: 如何判断磁铁的方向?
    - A: MLX90248 对南北两极都敏感,无需特别区分磁极方向。只需将磁铁置于标记侧即可。

    - Q: MLX90248 能承受的最大存储温度是多少?
    - A: MLX90248 可在 -50°C 至 150°C 的温度范围内存储,但最佳工作温度为 -40°C 至 85°C。

    7. 总结和推荐


    MLX90248 是一款高性能、低功耗的霍尔开关,具有多种独特功能和优势。它非常适合用于各种电池供电的应用场景,如手机、笔记本电脑、数码相机等设备的盖子闭合检测。其高灵敏度、全极性特性使其在简化生产流程和降低系统成本方面表现出色。综上所述,强烈推荐 MLX90248 用于对可靠性和效率有高要求的项目中。

MLX90248ELD-EBA-000-RE参数

参数
最大导通电阻 -
负载电流额定值 -
输出类型 -
负载电压 -
输入电压 -
控制电压 -
开关功能 -
通用封装 QFN
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

MLX90248ELD-EBA-000-RE厂商介绍

Melexis是一家全球领先的微电子工程公司,专注于为全球汽车和工业市场开发创新的混合信号半导体解决方案。公司成立于1988年,总部位于比利时,在全球拥有多个研发中心和销售办事处。

Melexis的主营产品主要分为以下几类:

1. 传感器:包括磁传感器、霍尔效应传感器、压力传感器等,广泛应用于汽车、工业、医疗等领域。

2. 驱动器:包括电机驱动器、LED驱动器等,应用于汽车照明、工业控制等领域。

3. 控制器:包括微控制器、传感器接口等,应用于汽车电子、智能家居等领域。

4. 通信接口:包括LIN、CAN、以太网等通信接口芯片,应用于汽车网络、工业通信等领域。

Melexis的优势在于:

1. 技术创新:公司拥有强大的研发团队,不断推出具有竞争力的新产品。

2. 定制化服务:根据客户需求提供定制化解决方案,满足不同应用场景的需求。

3. 质量可靠:产品经过严格的质量控制,确保在各种环境下的稳定运行。

4. 全球布局:在全球设有多个研发中心和销售办事处,为客户提供及时的技术支持和服务。

MLX90248ELD-EBA-000-RE数据手册

厂牌 PDF简要描述 下载
MELEXIS 固态继电器 MELEXIS MLX90248ELD-EBA-000-RE MLX90248ELD-EBA-000-RE数据手册

MLX90248ELD-EBA-000-RE封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5000+ $ 0.2977 ¥ 2.4674
10000+ $ 0.2868 ¥ 2.377
15000+ $ 0.2809 ¥ 2.3283
25000+ $ 0.2741 ¥ 2.2715
35000+ $ 0.2699 ¥ 2.2365
库存: 15000
起订量: 5000 增量: 0
交货地:
最小起订量为:5000
合计: ¥ 12337
