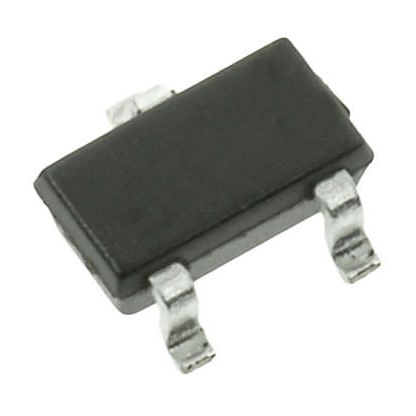

US5881ESE-AAA-000-RE

产品分类: 固态继电器
厂牌: MELEXIS
产品描述: 迈来芯, 霍尔效应传感器 , 表面贴装, 最高工作温度+85°C
供应商型号: D-US5881ESE-AAA-000-RE
供应商: Future
标准整包数: 10000
MELEXIS 固态继电器 US5881ESE-AAA-000-RE

US5881ESE-AAA-000-RE概述

    US5881 Unipolar Hall Switch: A Comprehensive Guide

    1. 产品简介


    US5881 是一款由Melexis公司生产的单极霍尔开关,具备低灵敏度的特点。它采用混合信号CMOS技术制造,能够实现高精度的位置感应。该器件集成了电压调节器、带动态偏移消除系统的霍尔传感器、施密特触发器及开漏输出驱动器,全部集成在一个封装内。适用于汽车、消费电子和工业领域,是固态开关、中断器、电流检测器和接近检测器的理想选择。

    2. 技术参数


    - 操作电压范围:3.5V 至 24V
    - 静态电流消耗:最小1.5mA,典型值2.5mA,最大5mA
    - 饱和电压:输出电流20mA时,最小0.4V,典型0.5V
    - 泄漏电流:当反向磁场强度小于释放点(BRP)时,最大为10µA
    - 最大切换频率:10KHz
    - 热阻抗:SE封装为301°C/W,UA封装为200°C/W
    - 磁性参数:
    - 操作点(BOP):15mT至30mT
    - 释放点(BRP):9.5mT至28mT
    - 磁滞(BHYST):2mT至5.5mT

    3. 产品特点和优势


    - 宽工作电压范围:3.5V至24V,适应多种电源需求。
    - 低敏感性:保证高精度位置感应。
    - 高可靠性:集成CMOS技术,具有较长的使用寿命。
    - 低功耗:降低电流消耗,延长电池寿命。
    - 多封装选项:提供薄型SOT23-3L和扁平TO-92-3L两种封装形式,均为无铅且符合RoHS标准。

    4. 应用案例和使用建议


    应用场景:
    - 汽车应用:适合用于发动机管理系统中的位置检测。
    - 消费电子:如家用电器中的位置检测装置。
    - 工业自动化:适用于各种工业自动化设备中的位置和状态监测。
    使用建议:
    - 在设计电路时,建议添加一个100nF的旁路电容来减小噪声干扰。
    - 使用电阻或二极管来防止反向电压对电路造成损害。推荐使用100Ω/0.25W电阻或二极管。
    - 在弱电源或嘈杂环境下使用时,应参考图13.3所示的低通滤波电路以提高抗干扰能力。

    5. 兼容性和支持


    - 封装兼容性:提供SE(TSOT-23L)和UA(TO-92-3L)两种封装。
    - 制造商支持:Melexis提供了详尽的用户手册和专业技术支持。可以联系销售团队获取更多帮助。
    - 环保合规性:所有产品均符合RoHS标准,不含危险物质。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出信号不稳定 | 添加100nF旁路电容并检查电路连接 |
    | 反向电压导致损坏 | 使用电阻或二极管保护电路 |
    | 工作温度超出范围 | 选择合适的温度代码 |

    7. 总结和推荐


    综合评估:
    - 优点:宽泛的工作电压范围、低功耗、高可靠性和多种封装选择。
    - 推荐用途:适用于汽车、消费电子和工业领域的各类位置检测应用,特别是在需要高精度、低功耗和高可靠性的场合。
    综上所述,US5881是一款高性能的单极霍尔开关,适用于广泛的工业和消费电子产品,具有较高的市场竞争力。对于需要高精度和稳定性的应用,US5881是一个值得推荐的选择。

US5881ESE-AAA-000-RE参数

参数
最大导通电阻 -
负载电流额定值 -
输出类型 -
负载电压 -
输入电压 -
控制电压 -
开关功能 -
长*宽*高 3mm*1.7mm*900μm
通用封装 TSOT-23-3
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

US5881ESE-AAA-000-RE厂商介绍

Melexis是一家全球领先的微电子工程公司,专注于为全球汽车和工业市场开发创新的混合信号半导体解决方案。公司成立于1988年,总部位于比利时,在全球拥有多个研发中心和销售办事处。

Melexis的主营产品主要分为以下几类:

1. 传感器:包括磁传感器、霍尔效应传感器、压力传感器等,广泛应用于汽车、工业、医疗等领域。

2. 驱动器:包括电机驱动器、LED驱动器等,应用于汽车照明、工业控制等领域。

3. 控制器:包括微控制器、传感器接口等,应用于汽车电子、智能家居等领域。

4. 通信接口:包括LIN、CAN、以太网等通信接口芯片,应用于汽车网络、工业通信等领域。

Melexis的优势在于:

1. 技术创新:公司拥有强大的研发团队,不断推出具有竞争力的新产品。

2. 定制化服务:根据客户需求提供定制化解决方案,满足不同应用场景的需求。

3. 质量可靠:产品经过严格的质量控制,确保在各种环境下的稳定运行。

4. 全球布局:在全球设有多个研发中心和销售办事处,为客户提供及时的技术支持和服务。

US5881ESE-AAA-000-RE数据手册

厂牌 PDF简要描述 下载
MELEXIS 固态继电器 MELEXIS US5881ESE-AAA-000-RE US5881ESE-AAA-000-RE数据手册

US5881ESE-AAA-000-RE封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10000+ $ 0.2394 ¥ 2.0407
库存: 10000
起订量: 10000 增量: 10000
交货地:
最小起订量为:10000
合计: ¥ 20407
