首页  >  产品百科  >  US1881LUA-AAA-000-BU

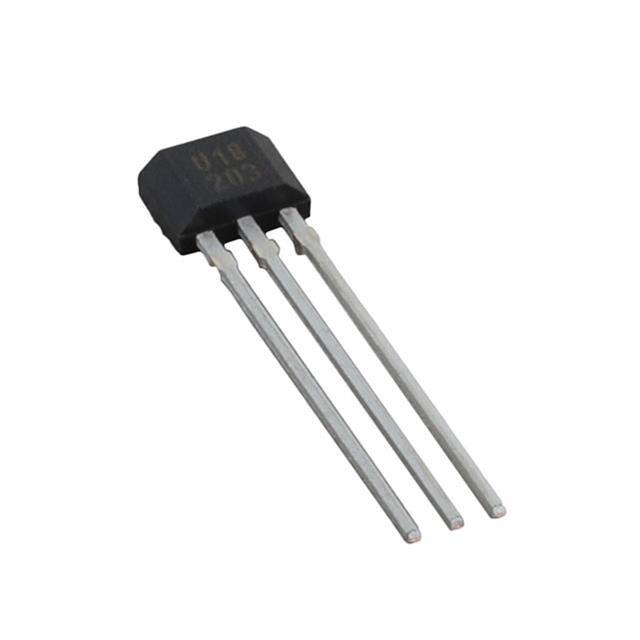

US1881LUA-AAA-000-BU

产品分类: 固态继电器
厂牌: MELEXIS
产品描述: 迈来芯, 霍尔效应传感器 , 通孔, 最高工作温度+150 °C
供应商型号: 1942962
供应商: 海外现货
标准整包数: 10
MELEXIS 固态继电器 US1881LUA-AAA-000-BU

US1881LUA-AAA-000-BU概述

    US1881 Hall Latch – High Sensitivity

    1. 产品简介


    US1881 是一款由Melexis公司设计的高灵敏度霍尔效应锁存器,采用混合信号CMOS技术制造。它适用于汽车、消费电子和工业应用领域,如固态开关、无刷直流电机换向、速度检测、线性位置检测、角度位置检测和接近检测。

    2. 技术参数


    - 工作电压范围:3.5V 至 24V
    - 磁灵敏度:极高,适合多功能应用
    - 电流消耗:低
    - 输出类型:开漏输出
    - 封装:薄型SOT23-3 和扁平TO-92-3 均符合RoHS标准
    - 绝对最大额定值:
    - 供电电压 (VDD): 28V
    - 供电电流 (IDD): 50mA
    - 输出电压 (VOUT): 28V
    - 输出电流 (IOUT): 50mA
    - 存储温度范围 (TS): -50°C 到 150°C
    - 最大接点温度 (TJ): 165°C

    3. 产品特点和优势


    - 宽工作电压范围:3.5V 至 24V,适合各种应用环境
    - 高磁灵敏度:适用于多功能应用
    - CMOS技术:采用低功耗设计,提供更小的芯片尺寸
    - 斩波稳定放大器阶段:降低传感器和放大器中常见的偏移量
    - RoHS合规:符合环保标准
    - 开放漏极输出:易于连接至TTL或CMOS逻辑电路

    4. 应用案例和使用建议


    应用场景:
    - 汽车电子(例如,速度检测)
    - 工业自动化(例如,线性位置检测)
    - 消费电子(例如,角度位置检测)
    使用建议:
    - 在安装过程中,建议使用100nF旁路电容以减少噪声干扰。
    - 为防止反向电压损坏,建议使用电阻或二极管串联在VDD引脚上,确保最大反向电流不超过50mA。

    5. 兼容性和支持


    - 兼容性:此器件可以与各种TTL或CMOS逻辑电路兼容。
    - 支持和服务:Melexis公司提供详细的技术文档和支持服务。请访问官方网站或联系销售团队获取更多帮助。

    6. 常见问题与解决方案


    - 问题1:输出不稳定
    - 解决方案:确保旁路电容放置正确,安装滤波电路。

    - 问题2:电源电压过高
    - 解决方案:检查并调整电源电压至指定范围内。

    - 问题3:反向电压保护不足
    - 解决方案:根据推荐配置使用适当的电阻或二极管。

    7. 总结和推荐


    总结:
    - 优点:US1881 霍尔效应锁存器具有宽工作电压范围、高磁灵敏度、低功耗和多种封装选择。
    - 适用性:广泛应用于汽车、工业和消费电子领域。
    推荐:US1881 霍尔效应锁存器因其独特的功能和高可靠性,非常适合作为各种高要求应用中的核心组件。对于需要高性能霍尔效应锁存器的应用场景,强烈推荐使用这款产品。

US1881LUA-AAA-000-BU参数

参数
控制电压 -
开关功能 -
最大导通电阻 -
负载电流额定值 -
输出类型 -
负载电压 -
输入电压 -
长*宽*高 4.3mm*1.6mm*3.2mm
通用封装 TO-92-3
安装方式 通孔安装
零件状态 在售
包装方式 散装

US1881LUA-AAA-000-BU厂商介绍

Melexis是一家全球领先的微电子工程公司,专注于为全球汽车和工业市场开发创新的混合信号半导体解决方案。公司成立于1988年,总部位于比利时,在全球拥有多个研发中心和销售办事处。

Melexis的主营产品主要分为以下几类:

1. 传感器:包括磁传感器、霍尔效应传感器、压力传感器等,广泛应用于汽车、工业、医疗等领域。

2. 驱动器:包括电机驱动器、LED驱动器等,应用于汽车照明、工业控制等领域。

3. 控制器:包括微控制器、传感器接口等,应用于汽车电子、智能家居等领域。

4. 通信接口:包括LIN、CAN、以太网等通信接口芯片,应用于汽车网络、工业通信等领域。

Melexis的优势在于:

1. 技术创新:公司拥有强大的研发团队,不断推出具有竞争力的新产品。

2. 定制化服务:根据客户需求提供定制化解决方案,满足不同应用场景的需求。

3. 质量可靠:产品经过严格的质量控制,确保在各种环境下的稳定运行。

4. 全球布局:在全球设有多个研发中心和销售办事处,为客户提供及时的技术支持和服务。

US1881LUA-AAA-000-BU数据手册

厂牌 PDF简要描述 下载
MELEXIS 固态继电器 MELEXIS US1881LUA-AAA-000-BU US1881LUA-AAA-000-BU数据手册

US1881LUA-AAA-000-BU封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 3.7382
250+ ¥ 3.6558
500+ ¥ 3.5766
库存: 67
起订量: 60 增量: 0
交货地:
最小起订量为:10
合计: ¥ 37.38
