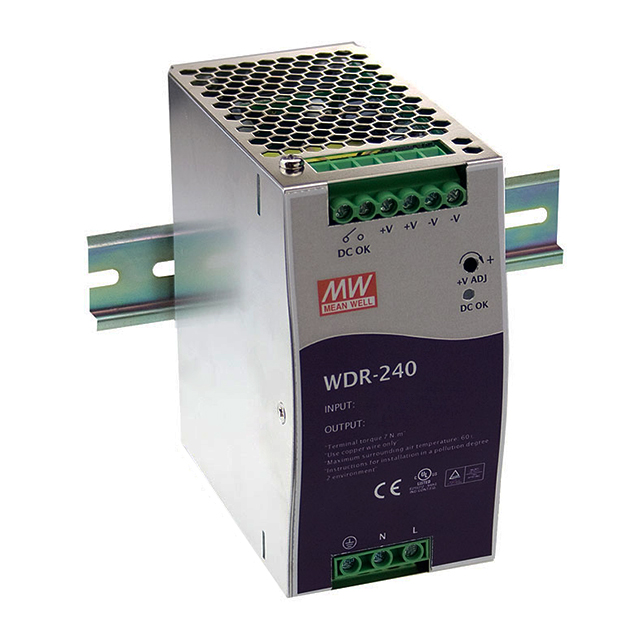

WDR-240-48

产品分类: 其他电源
厂牌: MEAN WELL/台湾明纬
产品描述: 明纬 导轨电源, WDR系列, 48V 直流输出, 180 → 550V 交流输入
供应商型号: TW-WDR-240-48
供应商: 国内现货
标准整包数: 1
MEAN WELL/台湾明纬 其他电源 WDR-240-48

WDR-240-48概述

    # WDR-240 系列工业DIN导轨电源技术手册

    产品简介


    WDR-240系列是专为工业应用设计的单输出电源,提供180至550VAC的宽输入电压范围,适用于各种复杂的电力系统环境。该系列采用主动式功率因数校正(PFC)电路,确保高效率(达91%),并提供过压保护、过载保护等多种安全机制。它可以通过DIN导轨轻松安装,并且具备电磁兼容(EMC)特性,能够在严苛的工业环境中稳定运行。

    技术参数


    主要技术规格
    - 型号:WDR-240-24/48
    - 输入电压:180~550VAC
    - 额定电流:24V时10A/48V时5A
    - 额定功率:240W
    - 调整范围:48~55V/24~28V
    - 线性调节率:±1.0%
    - 负载调节率:±0.5%
    - 启动时间:冷启动电流≤50A
    - 最大纹波和噪声:150mVp-p
    工作环境
    - 工作温度:-30℃至+70℃
    - 存储温度:-40℃至+85℃
    - 湿度范围:20%至95%RH(非凝露)
    - 振动测试:符合IEC60068-2-6标准
    - MTBF:最小141.1K小时
    安全与保护
    - 隔离耐压:输入到输出:3KVAC;输入到地:2KVAC;输出到地:0.5KVAC
    - 绝缘电阻:≥100MΩ/500VDC
    - 过温保护:29~33V自动恢复
    - 过压保护:自动关机,故障清除后自动恢复
    - 短路保护:常闭触点控制
    - 输入浪涌电流:≤1A/400VAC、≤2A/230VAC

    产品特点和优势


    - 高效节能:高达91%的转换效率,显著降低能耗。
    - 宽输入范围:适应180至550VAC的输入电压,适合多种应用场景。
    - 可靠性高:配备多种保护机制,如过压、过流、过温保护,保障长时间运行的稳定性。
    - 电磁兼容性:符合多项国际标准,如EN55032、EN61000-3-2、EN61000-3-3等,确保在电磁干扰环境下正常工作。
    - 便捷安装:可通过DIN导轨轻松安装,节省空间,方便维护。

    应用案例和使用建议


    应用场景
    WDR-240系列广泛应用于自动化控制设备、通信系统、工业自动化等领域。例如,在工业控制系统中作为电源模块,为各类传感器、控制器等设备提供稳定的电力供应。
    使用建议
    1. 散热考虑:由于内部元件的发热,建议保持至少15mm的空气流通距离,以确保良好的散热效果。
    2. 环境适应性:在极端温度下(-40℃至+85℃),建议参考具体降额曲线来确定安全的工作状态。
    3. 过压保护设置:根据应用需求,可以调整输出电压调整范围以满足不同的电压要求。
    4. 电磁兼容:在可能产生电磁干扰的环境中,建议加装屏蔽装置,确保系统整体的电磁兼容性。

    兼容性和支持


    WDR-240系列电源可与其他标准DIN导轨模块兼容安装。厂商提供三年质保服务,以及专业的技术支持和售后服务,确保用户能够获得最佳使用体验。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出电压不稳定 | 检查负载是否过重,调整负载分配或增加限流措施。 |
    | 输入电压超出范围 | 调整输入电压到规定的范围内。 |
    | 过温保护触发 | 检查散热是否充分,清洁风扇,确保通风良好。 |
    | 输出无电压 | 检查连接线路是否松动,确认接线正确。 |

    总结和推荐


    WDR-240系列工业DIN导轨电源以其高效的性能、稳定的运行和全面的保护机制,在众多同类产品中脱颖而出。适用于各种工业环境下的复杂电力系统,特别推荐用于对稳定性和可靠性要求高的自动化控制系统中。其广泛的输入电压范围和高度的电磁兼容性,使得其成为许多工业应用的理想选择。综合各方面考量,我们强烈推荐此系列产品。

WDR-240-48参数

参数
输出数量 1
输出功率 240W
负载调节 1%
长*宽*高 113.5mm*63mm*125.2mm
安装方式 DIN导轨安装
应用等级 商用级,工业级
零件状态 在售
包装方式 盒装

WDR-240-48数据手册

厂牌 PDF简要描述 下载
MEAN WELL/台湾明纬 其他电源 MEAN WELL/台湾明纬 WDR-240-48 WDR-240-48数据手册

WDR-240-48封装设计

查看详情并下载
Symbol
Footprint
3D Model
