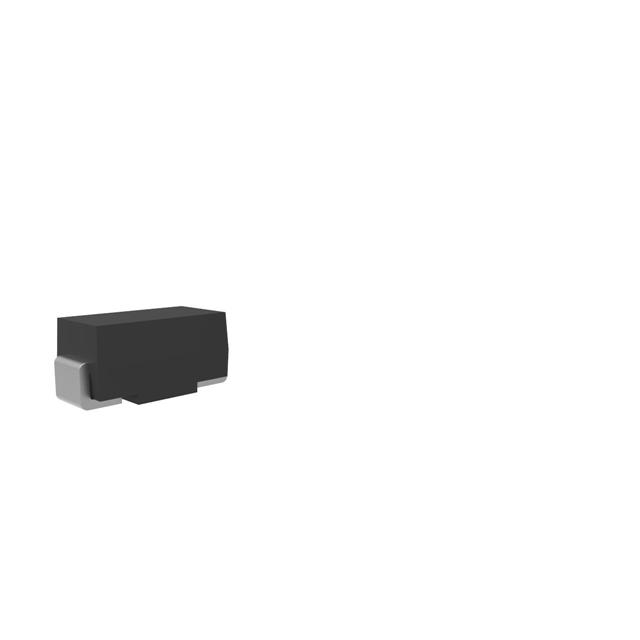

3SMAJ5939B-TP

产品分类: 齐纳(稳压)二极管
产品描述: ±5% 1μA 39V 45Ω 3W 独立式 SMA(DO-214AC) 贴片安装 4.6mm*2.92mm*2.44mm
供应商型号: 11M-3SMAJ5939B-TP
供应商: 云汉优选
标准整包数: 1
MICRO COMMERCIAL COMPONENTS 齐纳(稳压)二极管 3SMAJ5939B-TP

3SMAJ5939B-TP概述


    产品简介


    3SMAJ5918B至3SMAJ5956B系列瞬态电压抑制二极管(TVS) 是一款适用于表面贴装应用的硅齐纳二极管,广泛应用于各种电子设备中。该系列齐纳二极管具有从5.1V到200V的电压范围,最大稳态功率耗散为3.0W,适用于需要高稳定性和高可靠性应用场景的设计。其典型应用包括电源电路保护、信号线路保护及静电放电(ESD)保护等领域。

    技术参数


    - 额定电压:5.1V 至 200V
    - 最大稳态功率耗散:3.0W
    - 最大正向电压(VF):1.5V
    - 热阻(junction-to-leads):25°C/W
    - 热阻(junction-to-ambient):135°C/W
    - 工作温度范围:-55°C 至 +150°C
    - 存储温度范围:-55°C 至 +150°C
    - 玻璃钝化结
    - 符合RoHS标准
    - 可选无卤素版本

    产品特点和优势


    这款TVS二极管具有如下特点和优势:
    - 高稳定性和可靠性:额定功率高达3.0W,能够承受较高的瞬态电压冲击。
    - 宽电压范围:电压范围从5.1V到200V,几乎覆盖了大多数应用场合。
    - 玻璃钝化结:提高了设备的可靠性和使用寿命。
    - RoHS合规性:满足环保要求,符合现代电子产品设计趋势。
    - 无卤素选项:满足更多客户对环保材料的需求。

    应用案例和使用建议


    - 电源电路保护:在电源输入端增加TVS二极管,以吸收瞬态高压,保护后续电子元件不受损害。
    - 信号线路保护:在敏感信号线路上放置TVS二极管,有效防止因雷击、静电等原因导致的过电压损坏。
    - ESD保护:作为静电放电保护措施的一部分,提供额外的ESD防护能力。
    使用建议:
    - 在选择TVS二极管时,根据具体应用场景确定所需的电压和功率等级。
    - 确保PCB布局合理,TVS二极管的位置尽可能靠近受保护的设备或线路。
    - 使用多层PCB可以更好地散热,提高二极管的工作寿命。

    兼容性和支持


    - 兼容性:本产品采用标准SMA(DO-214AC)封装,与大多数标准PCB设计兼容。
    - 厂商支持:Micro Commercial Components Corp.提供了全面的技术支持和质量保证,包括产品的详细技术手册和应用指南。

    常见问题与解决方案


    - 问题1:如何确定所需TVS二极管的电压等级?
    解答:根据应用场景和需要保护的电路的最高工作电压来选择,一般选择比最高工作电压高10%~20%的TVS二极管。
    - 问题2:TVS二极管是否会显著影响电路的正常工作?
    解答:在正常工作状态下,TVS二极管对电路的影响非常小。只有在发生瞬态高压时,才会导通并吸收能量。

    总结和推荐


    综上所述,3SMAJ5918B至3SMAJ5956B系列瞬态电压抑制二极管具有广泛的应用前景和优越的技术性能。其卓越的稳定性和可靠性使其成为电子工程师在进行电源电路保护、信号线路保护以及ESD防护时的理想选择。此外,其符合RoHS标准及可选无卤素版本也增加了其市场竞争力。因此,强烈推荐该系列产品在各种电子设备中使用。

3SMAJ5939B-TP参数

参数
Ir - 反向电流 1μA
最大齐纳阻抗 45Ω
电压容差 ±5%
最大功率耗散 3W
标称齐纳电压 39V
配置 独立式
最大功率 3
长*宽*高 4.6mm*2.92mm*2.44mm
通用封装 SMA(DO-214AC)
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

3SMAJ5939B-TP厂商介绍

Micro Commercial Components(MCC)是一家知名的电子元件分销商,专注于为全球客户提供广泛的电子元件和解决方案。MCC主营产品包括集成电路(IC)、被动元件(如电阻、电容)、连接器、半导体器件等,覆盖了从消费电子到工业控制、汽车电子等多个应用领域。

MCC的优势在于其广泛的产品线和强大的供应链管理能力。公司与多家顶级制造商建立了稳固的合作关系,能够为客户提供从设计、采购到物流的一站式服务。此外,MCC还提供技术支持和定制解决方案,帮助客户解决复杂的技术挑战。通过其全球分销网络,MCC能够快速响应客户需求,提供高效的物流和配送服务,确保客户项目按时完成。MCC的这些优势使其在激烈的市场竞争中脱颖而出,成为客户信赖的合作伙伴。

3SMAJ5939B-TP数据手册

厂牌 PDF简要描述 下载
MICRO COMMERCIAL COMPONENTS 齐纳(稳压)二极管 MICRO COMMERCIAL COMPONENTS 3SMAJ5939B-TP 3SMAJ5939B-TP数据手册

3SMAJ5939B-TP封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 1.1143
100+ ¥ 0.9551
300+ ¥ 0.8358
1000+ ¥ 0.7038
5000+ ¥ 0.6686
库存: 1342
起订量: 10 增量: 7500
交货地:
最小起订量为:10
合计: ¥ 11.14
直接购买
加入购物车
