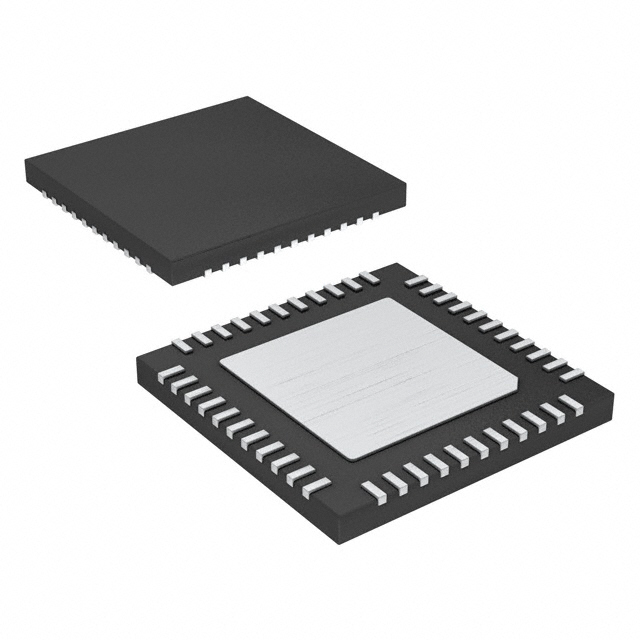

XRP7724ILB-F

产品分类: LDO稳压器
厂牌: MAXLINEAR
产品描述: 600mV 5.5V 5.5V 25V QFN 贴片安装 7mm*7mm*730μm
供应商型号: 1016-1909-ND
供应商: Digi-Key
标准整包数: 260
MAXLINEAR LDO稳压器 XRP7724ILB-F

XRP7724ILB-F概述

    XRP7724 四通道数字PWM/PFM 可编程电源管理系统

    产品简介


    XRP7724 是一款四通道数字脉宽调制(DPWM)降压控制器,能够提供高效稳定的电源管理解决方案。此芯片广泛应用于服务器、基站、交换机/路由器、广播设备、工业控制系统、自动测试设备及视频监控系统等领域。通过集成的FET门驱动器和两个低压差稳压器(LDO),XRP7724 支持高效率和紧凑型设计。

    技术参数


    - 输入电压范围:4.75V至25V
    - 输出电压范围:0.6V至5.5V
    - 控制频率范围:105kHz 至 1.23MHz
    - 过电流、过热、欠压锁定保护:内置保护机制确保异常条件下的安全运行
    - 稳压精度:在输出电压范围内,精度为±5mV到±20mV之间
    - 最大功耗:内部限制
    - 启动电流:5mA时2.5mA
    - 待机电流:440μA至600μA之间
    - 高效模式下工作电流:在轻负载条件下,能实现80%以上的效率
    - 通道配置:四个独立可编程的PWM通道,每个通道可单独设置低至0.6V的输出电压
    - 接口:兼容SMBus标准的I2C接口,支持全面的功率监测与报告

    产品特点和优势


    - 多通道控制:四个独立的降压控制器,可以进行复杂的电源管理任务。
    - 高效节能:具备80%以上的工作效率,尤其适用于便携式和能源星认证的应用场合。
    - 精确控制:具有超高的电压反馈精度(±5mV到±20mV),以及精准的软启动和软停止功能。
    - 集成度高:内部集成了所有的必要组件,减少了外部组件的数量,提高了系统的可靠性。
    - 灵活的接口支持:支持SMBus兼容的I2C接口,便于进行远程配置和监控。

    应用案例和使用建议


    - 服务器和数据中心:用于服务器电源的管理和分配,以提高能源利用效率并减少能耗。
    - 通信设备:基站和交换机/路由器电源管理中,通过精确的电源控制保证稳定运行。
    - 自动化测试设备:在测试环境中提供可靠的电力供应,同时支持动态调整电源配置。

    使用建议:
    - 在具体应用前,根据设备需求选择合适的输入和输出电压范围。
    - 使用前进行充分的测试,特别是在轻负载条件下的效率验证。

    兼容性和支持


    - XRP7724 与主流的SMBus协议兼容,适合于大多数需要I2C接口的系统。
    - 厂商提供了 PowerArchitect™ 设计工具,有助于简化设计流程和提高系统稳定性。

    常见问题与解决方案


    - 问:如何确定XRP7724是否进入欠压锁定状态?
    - 解决方案:检查VCC引脚上的电压值,当电压低于设定的阈值时,系统会进入欠压锁定状态。
    - 问:在什么情况下XRP7724会触发过电流保护?
    - 解决方案:当检测到超过设定值的电流时,系统会立即断开输出并启动过电流保护。

    总结和推荐


    综上所述,XRP7724 作为一款高性能的四通道降压控制器,以其高效能、高灵活性和可靠性,在多种应用场景中表现出色。尽管由于某些限制,不再推荐用于新的设计项目,但仍然是一款值得信赖的产品。对于寻求高度集成、高效能电源解决方案的应用,XRP7724依然是一个不错的选择。

XRP7724ILB-F参数

参数
Iq-静态电流 -
最小输入电压 5.5V
负载调节 -
稳压器数量 -
最大压差@电流 -
最大输出电压 5.5V
输出电流 -
最小输出电压 600mV
最大输入电压 25V
线路调节 -
极性 -
纹波抑制-PSRR -
输出类型 -
长*宽*高 7mm*7mm*730μm
通用封装 QFN
安装方式 贴片安装
零件状态 停产
包装方式 托盘

XRP7724ILB-F厂商介绍

MAXLINEAR(美信集成)是一家全球领先的高性能模拟、混合信号和数字信号集成电路(IC)设计公司,专注于射频(RF)、模拟、电源管理、接口、数字电路和光通信领域。其产品广泛应用于通信、企业基础设施、工业和多市场领域。

MAXLINEAR的产品主要分为以下几类:
1. 射频和混合信号产品:包括射频收发器、调制器、解调器等,用于无线通信和信号处理。
2. 电源管理产品:提供电源转换、分配和管理解决方案,包括电源模块、电源管理IC等。
3. 接口产品:包括高速串行接口、以太网PHY、USB等,用于数据传输和接口连接。
4. 数字电路产品:涵盖FPGA、ASIC、微控制器等,用于数字信号处理和控制。
5. 光通信产品:包括光模块、光收发器等,用于高速光通信网络。

MAXLINEAR的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出高性能、低功耗的创新产品。
2. 产品多样性:提供广泛的产品线,满足不同市场和应用需求。
3. 客户支持:提供专业的技术支持和定制化服务,帮助客户解决技术难题。
4. 质量保证:严格的质量控制流程,确保产品的可靠性和稳定性。

XRP7724ILB-F数据手册

厂牌 PDF简要描述 下载
MAXLINEAR LDO稳压器 MAXLINEAR XRP7724ILB-F XRP7724ILB-F数据手册

XRP7724ILB-F封装设计

查看详情并下载
Symbol
Footprint
3D Model
