LCR1-1278H

产品分类: LORA模块
厂牌: LEEYZ/上海利永贞
产品描述:
供应商型号: SG-LCR1-1278H
供应商: 国内现货
标准整包数: 1

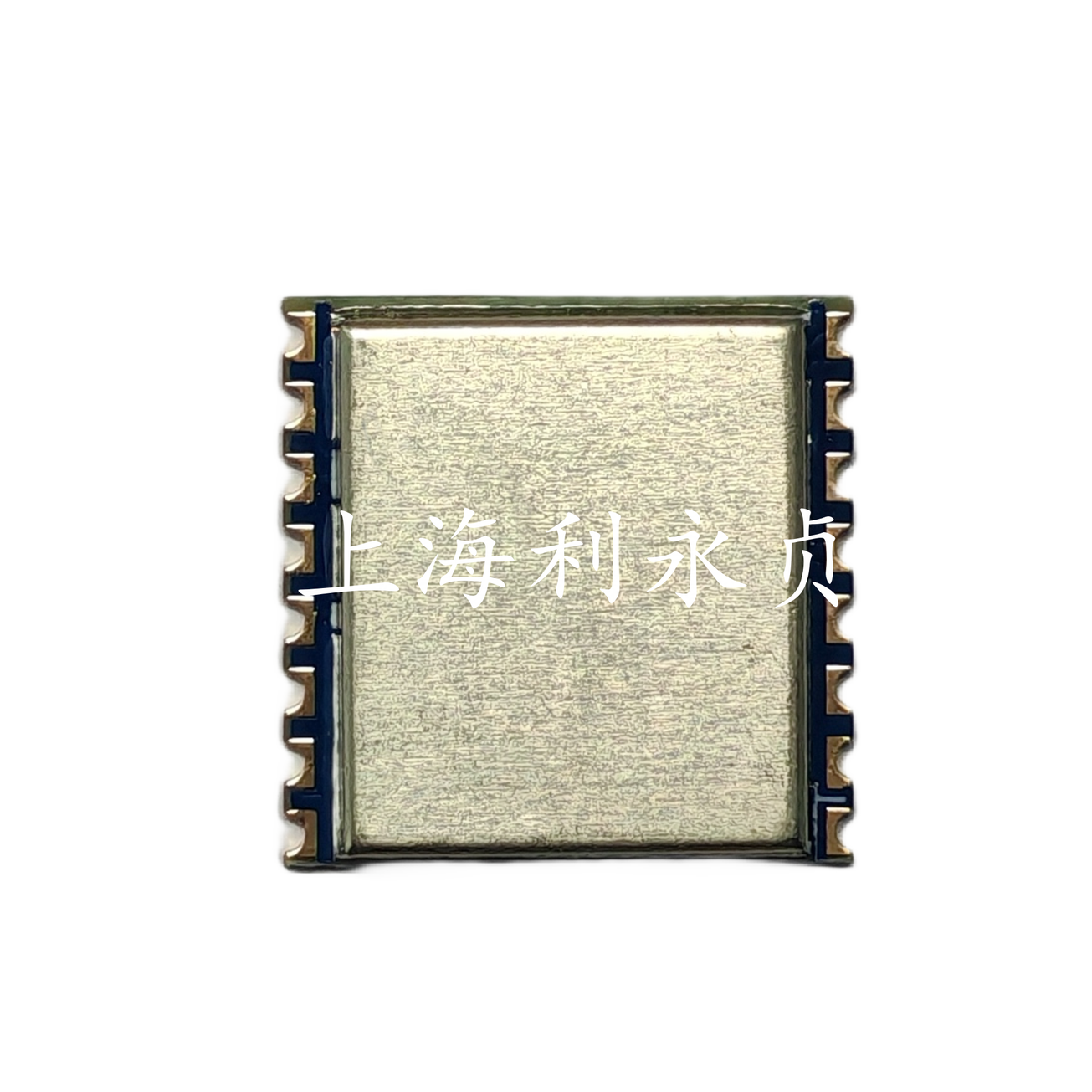

LEEYZ/上海利永贞 LORA模块 LCR1-1278H

LCR1-1278H概述

    LCR1-1278H 无线 SPI 收发模块技术手册

    一、产品简介


    LCR1-1278H 是一款基于 Semtech SX1278 芯片开发的无线 SPI 收发模块。它采用 LoRa®扩频技术和传统的 GFSK 调制技术,具备高效的数据传输能力、卓越的接收灵敏度以及强大的抗干扰性能。该模块专为远程大容量网络系统设计,非常适合需要稳定、可靠无线通信的应用场景。
    产品类型:无线 SPI 收发模块
    主要功能:支持 LoRa®扩频、FSK 调制,双向数据传输
    应用领域:工业自动化、能源管理、智慧城市、智能交通、安防监控等

    二、技术参数


    以下为 LCR1-1278H 的关键性能指标:
    | 类别 | 指标名称 | 参数值 |
    |
    | 无线射频 | 调制方式 | LoRa®扩频、FSK 模式 |
    频率范围 | 410MHz-510MHz(中国),其他频段可定制 |
    发射功率 | 1dBm 至 20dBm |
    接收灵敏度 | -148dBm |
    传输速率 | 通过扩频因子和带宽设置调整 |
    传输距离 | 3000-5000 米 |
    天线连接 | SMA 天线、弹簧天线、吸盘天线 |
    FIFO 最大容量 | 256 字节 |
    功耗 | 最大发射电流 ≤120mA (20dBm)
    最大接收电流 <10mA
    休眠电流 <1μA |
    低电压检测 | 当电压低于阈值时触发中断 |
    CAD 检测 | 支持无线唤醒 |
    | 工作环境 | 工作温度 | -40°C 至 85°C |
    外形尺寸 | 长 x 宽 x 高 = 16mm x 16mm x 4mm |

    三、产品特点和优势


    1. 高灵敏度和抗干扰性:LCR1-1278H 拥有超高的接收灵敏度和强大的抗干扰能力,适合复杂环境下的无线通信需求。
    2. 灵活的调制方式:支持 LoRa®扩频和传统 FSK 调制,适应多种应用场景。
    3. 超低功耗:休眠模式下的电流消耗仅为 1μA,显著延长电池寿命。
    4. 易于集成:提供标准 SPI 接口,便于嵌入现有系统。
    5. 宽泛的工作环境:能够在极端温度条件下稳定运行,满足严苛环境需求。

    四、应用案例和使用建议


    应用案例:
    - 无线电力抄表:通过 LoRa®技术实现远距离集中抄表,减少人工巡检成本。
    - 智慧农业:用于温室环境监测,实时采集温湿度、光照强度等数据。
    - 智能家居:连接各类传感器与控制终端,提升家居智能化水平。
    使用建议:
    1. 天线选择:优先选用高增益天线以提升信号覆盖范围,同时确保天线与金属物体保持适当距离。
    2. 环境部署:避免在多障碍物环境中使用,必要时可将天线架高或放置于开阔区域。
    3. 参数配置:确保双方模块的频率、扩频因子及带宽一致,否则可能导致通信失败。
    4. 电源管理:采用稳定电源供电,并注意接地一致性,防止因电源波动引发误码。

    五、兼容性和支持


    LCR1-278H 模块支持广泛的微控制器平台(如 STM32、Arduino 等),并通过标准 SPI 接口轻松连接至其他设备。上海利永贞电子科技有限公司提供详尽的技术文档和支持服务,包括但不限于软件驱动程序、调试工具和售后服务热线(021-61312126)。

    六、常见问题与解决方案


    | 问题描述 | 原因分析 | 解决方案 |
    |
    | 传输距离不远 | 环境复杂或障碍物较多 | 架高天线或将设备移至开阔地带 |
    | 误码率过高 | 存在同频信号干扰 | 修改频率或信道,远离干扰源 |
    | 数据无法正常传输 | 接线错误或模块参数未正确配置 | 检查接线并校准所有相关参数 |
    | 模块损坏 | 供电电压超标或静电干扰 | 确保供电符合要求,安装防静电措施 |

    七、总结和推荐


    LCR1-1278H 无线 SPI 收发模块凭借其出色的接收灵敏度、抗干扰能力和低功耗设计,在众多行业中展现出显著优势。无论是工业自动化还是智能家居领域,该模块都能提供稳定可靠的无线通信解决方案。因此,强烈推荐使用 LCR1-1278H 模块来满足您的无线通信需求。如有进一步疑问,请联系技术支持团队获取帮助。
    综合评分:★★★★★(满分五星)
    如果您对 LCR1-1278H 模块感兴趣,可访问官网 [www.leeyz.com](http://www.leeyz.com) 获取更多详细信息!

LCR1-1278H参数

参数
发射电流 -
工作电压 -
接收电流 -
频段 -
发射功率 -
灵敏度 -
接口 -
天线形式 -
调制方式 -
芯片平台 -

LCR1-1278H数据手册

厂牌 PDF简要描述 下载
LEEYZ/上海利永贞 LORA模块 LEEYZ/上海利永贞 LCR1-1278H LCR1-1278H数据手册

LCR1-1278H封装设计

查看详情并下载
Symbol
Footprint
3D Model
