LCR1-1278-500mW

产品分类: LORA模块
厂牌: LEEYZ/上海利永贞
产品描述:
供应商型号: SG-LCR1-1278-500MW
供应商: 国内现货
标准整包数: 1
LEEYZ/上海利永贞 LORA模块 LCR1-1278-500mW

LCR1-1278-500mW概述

    高质量文章:LCR1-1278-500mW 无线 SPI 收发模块技术手册解读

    一、产品简介

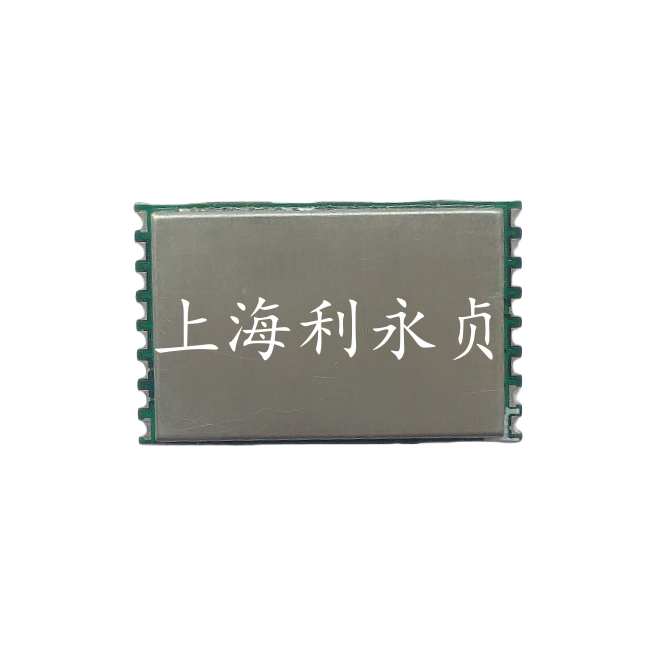

    LCR1-1278-500mW 无线 SPI 收发模块是一款基于 Semtech SX1278 芯片开发的远程大容量网络解决方案。它采用了 LoRa(Long Range)扩频技术和传统的 GFSK(Gaussian Frequency Shift Keying)调制技术,能够提供卓越的接收灵敏度和抗干扰能力。该模块可以通过标准 SPI 接口轻松集成到现有的微控制器或系统中,支持双向数据传输,广泛应用于物联网(IoT)、工业自动化、智慧能源、智慧城市等领域。

    二、技术参数


    | 类别 | 指标名称 | 参数 |
    |
    | 无线射频 | 调制方式 | LoRaTM 扩频、FSK 模式 |
    频率范围 | 137MHz-525MHz(中国),可定制其他频段 |
    发射功率 | 1dBm~27dBm |
    接收灵敏度 | -148dBm |
    传输速率 | 扩频因子(SF)和带宽(BW)设置 |
    传输距离 | 4000-8000 米 |
    天线连接 | 外置 SMA 天线、弹簧天线、吸盘 |
    | FIFO | FIFO 最大 | 256 字节 |
    | 电源管理 | 低电压检测 | 当电压低于阀值时,产生中断 |
    功耗 | 输入电压 DC 3.3V-5V |
    最大发射电流 | ≤350mA(27dBm) |
    最大接收电流 | <11mA |
    休眠电流 | <1uA |
    | 工作环境 | 工作温度 | -40℃~85℃ |

    三、产品特点和优势


    1. 高性能:LoRa 技术提供了出色的接收灵敏度(-148dBm),即使在复杂的环境中也能实现远距离通信(4000-8000 米)。
    2. 灵活性:支持多种调制方式和参数配置,适应不同应用场景的需求。
    3. 易用性:通过标准 SPI 接口,简化了与现有系统的集成过程。
    4. 可靠性:具备低电压检测、CAD 检测等功能,确保稳定运行。

    四、应用案例和使用建议


    LCR1-1278-500mW 无线 SPI 收发模块适用于多种场景,例如无线门禁、智能家庭、智慧农业、工业自动化等。以下是一些使用建议:
    1. 优化天线选择:优先选择高增益、匹配良好的天线,以提升通信质量和距离。
    2. 合理设置参数:确保模块的频率、扩频因子和带宽与对端设备一致。
    3. 降低干扰:避免在恶劣天气条件下使用,远离电磁干扰源。

    五、兼容性和支持


    该模块与各种微控制器(如 STM32、Arduino)兼容,便于快速开发。厂商提供详尽的技术支持文档和技术服务,确保用户在使用过程中得到及时帮助。

    六、常见问题与解决方案


    | 故障现象 | 故障原因 | 解决方法 |
    |
    | 传输距离不远 | 环境复杂,障碍物多 | 架高天线或移至开阔区域 |
    | 传输速率过快 | 通信速率过高 | 降低串口速率和空中速率 |
    | 无法正常通讯 | 接线错误 | 检查并正确连接线路 |
    | 数据吞吐量大 | 数据传输过多 | 分包传输或升级模块性能 |
    | 误码率过高 | 同频信号干扰 | 修改频率或避开干扰源 |

    七、总结和推荐


    LCR1-1278-500mW 无线 SPI 收发模块以其卓越的性能、灵活的应用场景和便捷的集成方式,成为物联网和工业自动化领域的理想选择。无论是远距离数据传输还是复杂环境下的稳定通信,该模块都能表现出色。强烈推荐给需要高效无线通信解决方案的开发者和企业用户。通过合理的参数配置和天线选择,用户可以获得最佳的通信效果。
    联系方式
    上海利永贞电子科技有限公司
    官方网站:www.leeyz.com
    联系电话:021-61312126
    希望本文能为您提供全面的信息和实用的指导,助您更好地理解和使用 LCR1-1278-500mW 无线 SPI 收发模块!

LCR1-1278-500mW参数

参数
芯片平台 -
发射电流 -
接口 -
发射功率 -
灵敏度 -
频段 -
工作电压 -
接收电流 -
天线形式 -
调制方式 -

LCR1-1278-500mW数据手册

厂牌 PDF简要描述 下载
LEEYZ/上海利永贞 LORA模块 LEEYZ/上海利永贞 LCR1-1278-500mW LCR1-1278-500mW数据手册

LCR1-1278-500mW封装设计

查看详情并下载
Symbol
Footprint
3D Model
