LCM1-6505S

产品分类: LORA模块
厂牌: LEEYZ/上海利永贞
产品描述:
供应商型号: SG-LCM1-6505S
供应商: 国内现货
标准整包数: 1

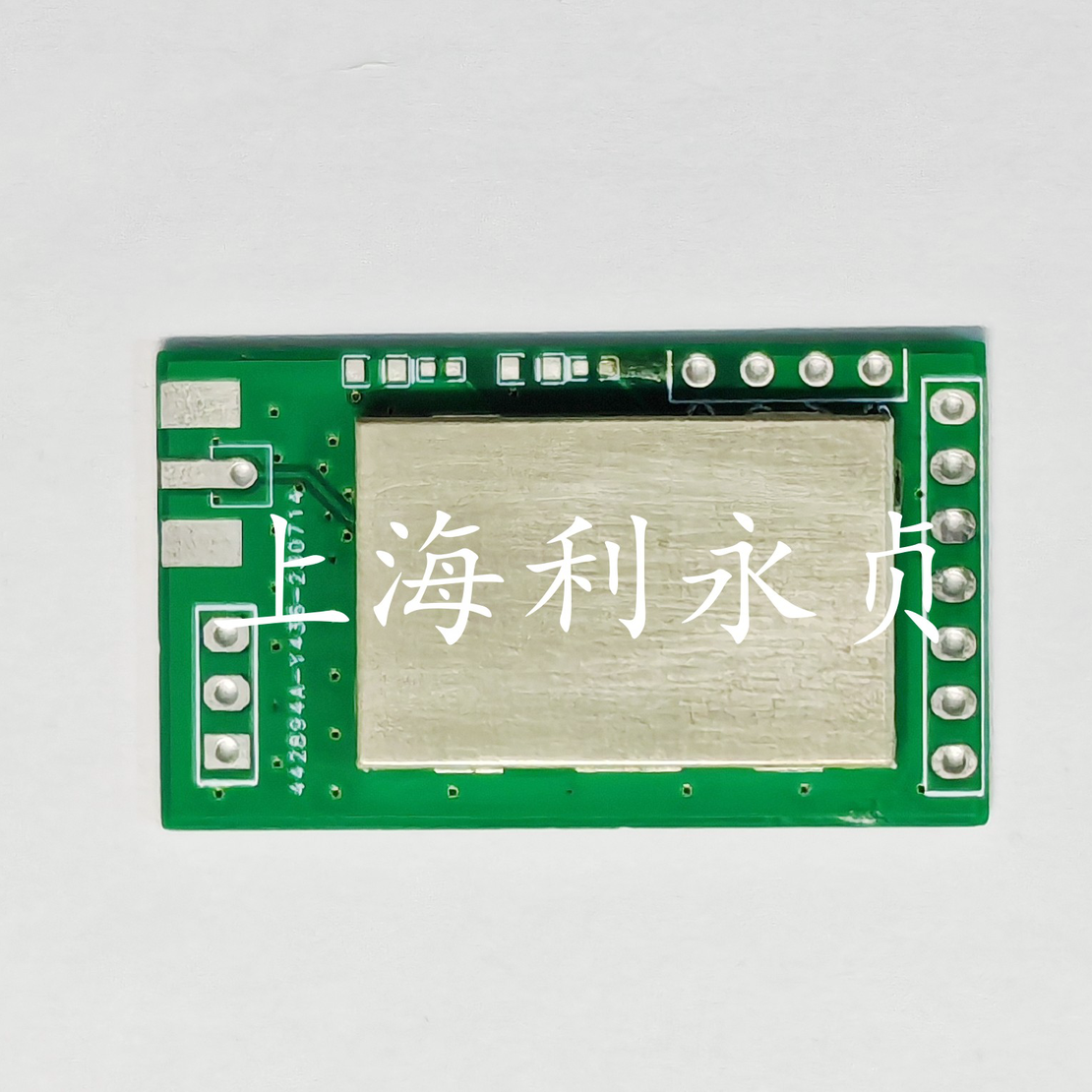

LEEYZ/上海利永贞 LORA模块 LCM1-6505S

LCM1-6505S概述

    # LCM1-6505S 无线透传模块技术手册

    产品简介


    LCM1-6505S 是一款由上海利永贞电子科技有限公司推出的无线透传模块,基于 ASR6505 SOC 芯片设计。该模块以其卓越的远距离传输能力、低功耗特性和强大的稳定性,在物联网应用中表现优异。模块采用 LoRa 调制技术,能够适应多种物联网设备的需求,尤其适用于中国 410MHz 至 510MHz 的频段,可根据用户需求定制其他频段。模块支持透明传输和 LoRaWAN 规范开发,适合多种应用场景,包括工业控制、智能家居、能源管理等领域。

    技术参数


    以下是 LCM1-6505S 的主要技术参数:
    | 类别 | 参数 |

    | 调制方式 | LoRa |
    | 频率范围 | 410MHz-510MHz(中国),其他频段可定制 |
    | 发射功率 | 1dBm~22dBm |
    | 接收灵敏度 | -143dBm(50bps) |
    | 数据接口 | TTL 电平 |
    | 串口速率 | 1200~115200 bps |
    | 功耗 | DC 3-5V |
    | 最大发射电流 | ≤120mA (22dBm) |
    | 最大接收电流 | <12mA |
    | 休眠电流 | <2.5uA(带 LDO) |
    | 工作温度 | -40℃~85℃ |
    | 外观尺寸 | 34.218.44 mm |

    产品特点和优势


    LCM1-6505S 的核心优势在于其强大的无线传输能力和灵活的应用适配性。模块支持多种工作模式,能够满足不同场景下的数据传输需求。此外,其低功耗设计显著延长了电池供电设备的使用寿命。模块的抗干扰能力强,即使在复杂环境中也能稳定运行。同时,模块体积小巧,便于集成,且支持多种天线连接方式,进一步增强了其实用性。

    应用案例和使用建议


    LCM1-6505S 可广泛应用于多个领域,例如:
    - 无线门禁考勤:利用广播地址功能,实现对所有终端的集中控制。
    - 无线电力测控:结合监听地址功能,实时监控各节点状态。
    - 无线医疗监护:确保数据传输的实时性和可靠性。
    在使用过程中,建议根据具体应用场景选择合适的频段和发射功率,并合理规划数据传输路径,以提高通信效率。同时,定期检查模块的工作状态,确保其始终处于最佳工作状态。

    兼容性和支持


    LCM1-6505S 模块支持多种外围设备的无缝对接,可通过标准 TTL 串口与各类主控板或传感器进行通信。上海利永贞电子科技有限公司提供完善的售后服务和技术支持,用户可以通过官方网站或联系电话获取详细的技术文档和帮助。

    常见问题与解决方案


    以下是一些常见的问题及其解决方法:
    1. 模块无法正常启动
    - 原因:未正确连接电源或天线。
    - 解决方法:检查电源连接和天线安装情况,确保符合规范。
    2. 数据传输不稳定
    - 原因:信号干扰或天线位置不佳。
    - 解决方法:调整天线位置,减少周围电子设备的干扰。
    3. 模块进入休眠后无法唤醒
    - 原因:AUX 引脚未正确配置。
    - 解决方法:确认 AUX 引脚连接正确,并检查相关配置参数。

    总结和推荐


    综上所述,LCM1-6505S 无线透传模块是一款功能强大、性能稳定的无线通信设备。它在远距离传输、低功耗设计和多功能应用方面表现出色,特别适合物联网领域的各种应用。如果您需要一款高效、可靠的无线通信解决方案,LCM1-6505S 是一个值得信赖的选择。强烈推荐给寻求高性能无线通信模块的专业人士和企业用户。

LCM1-6505S参数

参数
天线形式 -
接口 -
接收电流 -
发射电流 -
灵敏度 -
频段 -
发射功率 -
调制方式 -
芯片平台 -
工作电压 -

LCM1-6505S数据手册

厂牌 PDF简要描述 下载
LEEYZ/上海利永贞 LORA模块 LEEYZ/上海利永贞 LCM1-6505S LCM1-6505S数据手册

LCM1-6505S封装设计

查看详情并下载
Symbol
Footprint
3D Model
