LCM1-1278J

产品分类: LORA模块
厂牌: LEEYZ/上海利永贞
产品描述:
供应商型号: SG-LCM1-1278J
供应商: 国内现货
标准整包数: 1

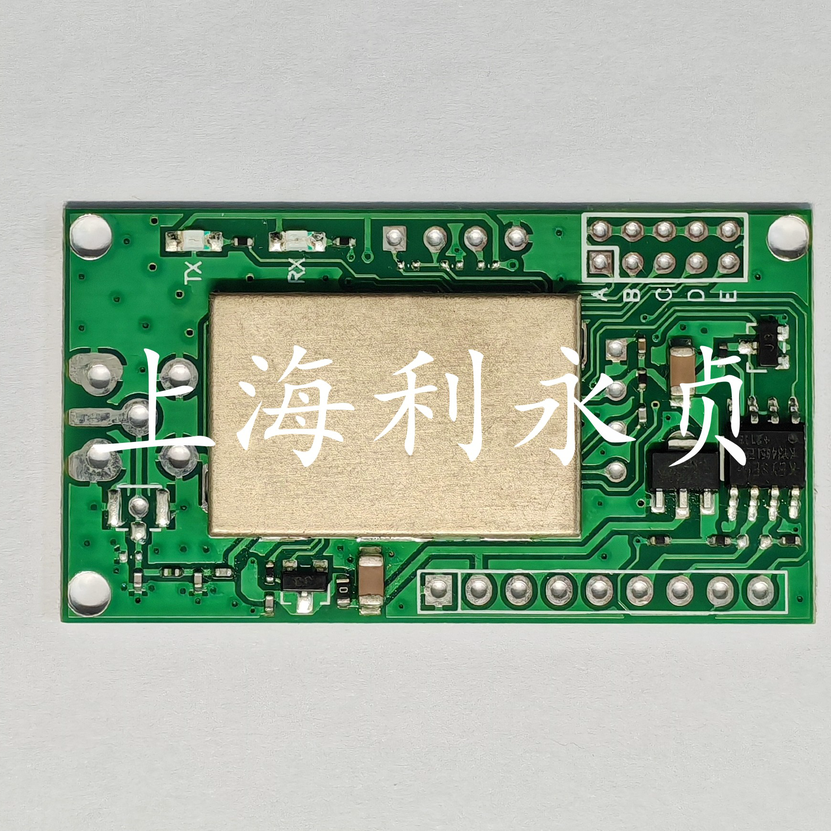

LEEYZ/上海利永贞 LORA模块 LCM1-1278J

LCM1-1278J概述

    LCM1-1278J 无线模块技术手册解析

    产品简介


    产品类型
    LCM1-1278J是一款高性能、低功耗的无线透传模块,适用于各种需要无线数据传输的应用场景。其核心功能在于利用LoRa扩频技术和透明传输机制,实现数据采集及无线通信的替代方案。
    主要功能
    1. 半双工透明传输,支持串口数据的无线替代传输;
    2. 自动扩频计算和CRC纠错功能,保证数据的可靠性;
    3. 支持自定义设置模块的工作频率、速率等关键参数;
    4. 广泛应用于工业、家居和远程监控等领域。
    应用领域
    LCM1-1278J广泛应用于无线门禁考勤、石油石化无线测控、智能交通、智能家居、电力抄表等多个行业。

    技术参数


    | 类别 | 指标名称 | 参数值 |
    |
    | 无线射频 | 调制方式 | LoRa扩频 |
    频率范围 | 420M-510M(中国) |
    发射功率 | 1dBm~20dBm/27dBm |
    接收灵敏度 | -140dBm |
    传输速率 | SF(扩频因子)和BW(带宽)设置 |
    传输距离 | 3000-5000米 |
    天线连接 | 外置SMA天线、弹簧天线、吸盘 |
    | 数据接口 | 数据接口 | TTL电平、RS485 |
    串口信号 | TxD, RxD |
    串口速率 | 1200~115200bps |
    串口校验 | None、Even、Odd |
    数据位 | 7、8 |
    | 功耗 | 输入电压 | DC 3.3-5.5V |
    最大发射电流 | ≤120mA(20dBm) |
    最大接收电流 | <12mA |
    休眠电流 | <2uA(带LDO) |
    | 工作环境 | 工作温度 | -40℃~85℃ |
    | 外形尺寸 | 长宽高 | 47262(mm) |

    产品特点和优势


    1. 高性能扩频技术:LCM1-1278J采用LoRa扩频跳频技术,显著提升稳定性和抗干扰能力,且接收灵敏度达到-140dBm,适合复杂电磁环境下的应用。
    2. 灵活配置:用户可通过上位机软件自定义模块的工作参数,如频率、速率等,满足个性化需求。
    3. 低功耗设计:最大发射电流仅为120mA(20dBm),休眠电流小于2μA,非常适合电池供电设备。
    4. 兼容性强:支持多种数据接口(TTL、RS485),适配各类串口设备。

    应用案例和使用建议


    应用案例
    1. 无线智能家居:通过LCM1-1278J实现温湿度传感器与中央控制器的无线连接,实时监控室内环境变化。
    2. 无线电力抄表:将多个LCM1-1278J模块部署在不同区域,构建星型网络,实现远程电力数据采集。
    使用建议
    - 在选择模块工作频率时,优先考虑国家规定允许的频段(如433MHz),并注意避免与邻近设备产生干扰。
    - 设置发射功率时需兼顾覆盖范围和能耗要求,避免盲目追求高功率。
    - 若需要较长的传输距离,可通过外接高增益天线增强信号强度。

    兼容性和支持


    LCM1-1278J支持多种标准接口,可轻松集成到现有的硬件平台中。此外,上海利永贞电子科技有限公司提供完善的售后服务和技术支持,包括产品质保、软件升级和疑难解答。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 模块无法正常工作 | 检查电源电压是否符合要求,重启模块。 |
    | 接收到的数据错误 | 检查双方模块的校验设置是否一致。 |
    | 模块发热严重 | 减小发射功率或优化散热设计。 |

    总结和推荐


    LCM1-1278J无线模块凭借其优异的性能、灵活的配置能力和广泛的适用场景,成为物联网应用的理想选择。无论是对功耗敏感的智能设备还是需要远距离传输的关键任务系统,LCM1-1278J都能提供可靠的支持。强烈推荐给需要高性能无线通信解决方案的企业和个人用户。

    结论:我们推荐LCM1-1278J无线模块,因为它在稳定性和灵活性方面表现出色,同时具备极高的性价比,能够满足绝大多数无线传输需求。

LCM1-1278J参数

参数
调制方式 -
发射电流 -
发射功率 -
接收电流 -
接口 -
芯片平台 -
工作电压 -
灵敏度 -
频段 -
天线形式 -

LCM1-1278J数据手册

厂牌 PDF简要描述 下载
LEEYZ/上海利永贞 LORA模块 LEEYZ/上海利永贞 LCM1-1278J LCM1-1278J数据手册

LCM1-1278J封装设计

查看详情并下载
Symbol
Footprint
3D Model
