PJ-083AH

产品分类: 套管 - 电源连接器
厂牌: SAME SKY
产品描述:
供应商型号: PJ-083AH
供应商: Master
标准整包数: 100
SAME SKY 套管 - 电源连接器 PJ-083AH

PJ-083AH概述

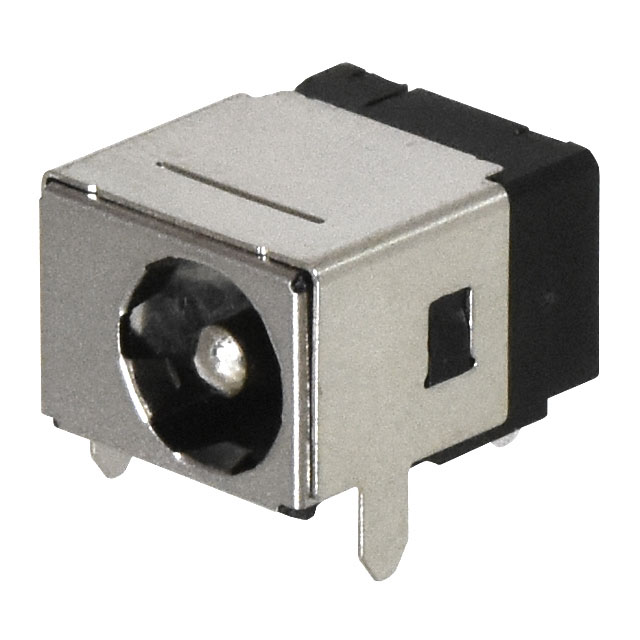

    CUI Devices PJ-083AH DC Power Jack

    产品简介


    CUI Devices的PJ-083AH是一款直流电源插孔(DC Power Jack),广泛应用于各种电子产品中,为设备提供直流电源连接接口。其主要特点包括2.0mm中心引脚、5A电流评级、屏蔽设计、通孔安装方式以及集成一个开关。

    技术参数


    以下是CUI Devices PJ-083AH的技术规格和性能参数:
    | 参数 | 条件/描述 | 最小值 | 典型值 | 最大值 | 单位 |
    |
    | 额定输入电压 | 24 | Vdc |
    | 额定输入电流 5.0 | A |
    | 接触电阻 | 端子与匹配插头之间 | 50 mΩ |
    | 接触电阻 | 端子在闭合电路中 | 30 mΩ |
    | 绝缘电阻 | 在500 Vdc条件下 | 100 MΩ |
    | 耐压 | 1分钟内 500 | Vac |
    | 插入/拔出力 0.5 2 | kg |
    | 工作温度范围 -25 85 | °C |
    | 寿命 | 每次循环10~20次 | 5,000 次 |
    | 阻燃等级 | UL94V-0 |
    | RoHS合规性 是

    产品特点和优势


    PJ-083AH具有以下特点和优势:
    - 高电流承载能力:5A的额定电流使得该插孔能够处理大电流负载,适用于需要大功率供电的应用。
    - 屏蔽设计:有效的电磁干扰(EMI)屏蔽,确保在强电磁环境下正常工作。
    - 高可靠性:5,000次插拔循环寿命,保证长期稳定的性能。
    - 通孔安装:便于焊接和安装,提高组装效率。
    - 带开关设计:集成开关可以方便地控制电源的接通和断开。

    应用案例和使用建议


    应用案例:PJ-083AH广泛应用于消费电子、工业自动化设备、通信设备等领域。例如,在便携式设备如笔记本电脑、平板电脑中作为直流电源接口;在工业控制系统中用于配电和电源管理。
    使用建议:
    - 合理布局:根据推荐的PCB布局图进行设计,以确保插孔在电路板上的稳定安装和良好接触。
    - 防护措施:在高压环境中使用时,注意绝缘电阻和耐压性能,避免短路或漏电事故。
    - 寿命管理:考虑到5,000次插拔循环寿命,建议定期检查并更换老化的插孔,以确保系统稳定性。

    兼容性和支持


    CUI Devices提供了一系列配套支持,包括详细的产品规格文档、3D模型下载和官方网站资源。此外,PJ-083AH与市场上常见的直流电源插头标准兼容,可以方便地替换现有系统中的同类产品。

    常见问题与解决方案


    - 问题1:插孔接触不良
    - 解决方案:检查接触电阻是否超标,必要时重新焊接或更换插孔。

    - 问题2:插拔时出现过热现象
    - 解决方案:确认是否超过额定电流使用,避免过载;同时检查焊接质量,确保良好接触。

    - 问题3:长期使用后性能下降
    - 解决方案:定期检查插孔的寿命状态,如果达到推荐循环次数,则及时更换新的插孔。

    总结和推荐


    综上所述,CUI Devices的PJ-083AH DC Power Jack凭借其高电流承载能力、优秀的屏蔽效果和高可靠性,成为众多应用领域的理想选择。其简便的安装方式和良好的兼容性使其在市场上具有较强的竞争力。因此,我们强烈推荐使用这款直流电源插孔。
    希望以上内容能够帮助您更好地理解和应用CUI Devices的PJ-083AH DC Power Jack。如果您有任何疑问或需要进一步的支持,请访问[CUI Devices官网](https://www.cuidevices.com/)获取更多资料。

PJ-083AH参数

参数
安装方式 通孔安装
零件状态 在售
包装方式 卷带包装

PJ-083AH厂商介绍

Same Sky是一家致力于提供高品质照明解决方案的公司,主营产品包括LED灯具、太阳能照明系统和智能照明控制系统。产品分类涵盖商业照明、户外照明、家居照明等多个领域,广泛应用于商场、办公楼、街道、公园等场所。

Same Sky的优势在于:
1. 创新技术:采用先进的LED技术和智能控制系统,提高照明效率,降低能耗。
2. 节能环保:产品符合环保标准,减少碳排放,助力可持续发展。
3. 定制服务:根据客户需求提供个性化照明解决方案,满足不同场景需求。
4. 品质保证:严格质量控制,确保产品性能稳定可靠。
5. 专业团队:拥有经验丰富的研发、销售和服务团队,为客户提供全方位支持。

PJ-083AH数据手册

厂牌 PDF简要描述 下载
SAME SKY 套管 - 电源连接器 SAME SKY PJ-083AH PJ-083AH数据手册

PJ-083AH封装设计

查看详情并下载
Symbol
Footprint
3D Model
