CPC1150NTR

产品分类: 固态继电器
厂牌: LITTELFUSE
产品描述: 350V 120mA 1.2V SOP-4
供应商型号: D-CPC1150NTR
供应商: Future
标准整包数: 2000

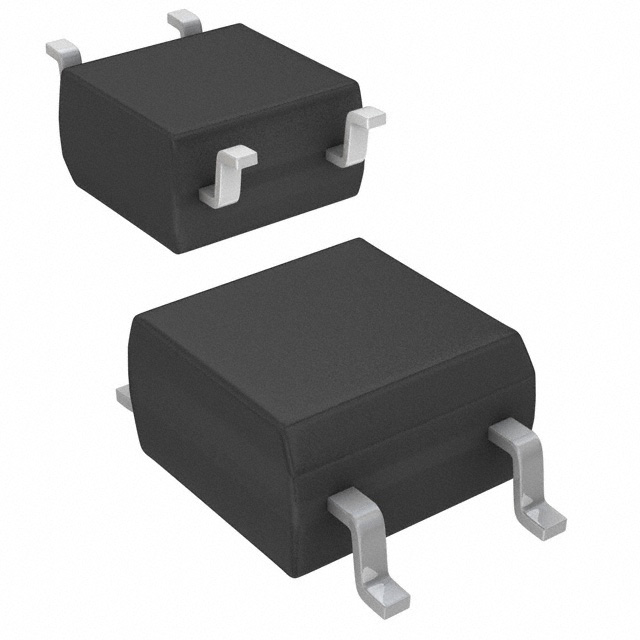

LITTELFUSE 固态继电器 CPC1150NTR

CPC1150NTR概述

    CPC1150N 技术手册解析

    1. 产品简介


    CPC1150N 是一款由 Littelfuse, Inc. 生产的小型单极常闭固态继电器(SSR)。该继电器采用光学耦合MOSFET技术,提供高达1500Vrms的输入输出隔离,适合电信、数据采集、工业控制等多种应用场合。它具有低驱动功率要求、高可靠性、无电磁干扰(EMI)和射频干扰(RFI)生成等特点。

    2. 技术参数


    - 输入特性:
    - 阻断电压(Blocking Voltage):350V
    - 反向输入电压(Reverse Input Voltage):5V
    - 输入控制电流峰值(Peak Input Control Current):50mA
    - 输入功率耗散(Input Power Dissipation):170mW
    - 运行温度范围(Ambient Operating Temperature):-40°C 至 +85°C
    - 存储温度范围(Storage Temperature Range):-40°C 至 +125°C
    - 输出特性:
    - 阻断电压(Blocking Voltage):350V
    - 额定负载电流(Rated Load Current):120mArms / mADC
    - 最大导通电阻(Max On-Resistance):50Ω
    - 关断状态漏电流(Off-State Leakage Current):5µA
    - 输出电容(Output Capacitance):25pF
    - 开关速度:
    - 开启时间(Turn-On Time):≤1ms
    - 关断时间(Turn-Off Time):≤2ms

    3. 产品特点和优势


    - 小型化设计:CPC1150N 是目前世界上最紧凑的4针SSR之一,适用于需要节省空间的应用。
    - 高可靠性:通过UL、CSA和TUV认证,确保高可靠性。
    - 低驱动功率需求:减少能耗,延长设备寿命。
    - 无EMI/RFI干扰:适用于对电磁干扰敏感的应用。
    - 宽工作温度范围:可在极端温度下稳定工作,满足恶劣环境下的需求。

    4. 应用案例和使用建议


    - 典型应用场景:
    - 电信设备:如电信交换机、调制解调器等。
    - 数据采集:如电力计量表、水表、气体表等。
    - 医疗设备:如患者和设备间的隔离。
    - 使用建议:
    - 在选择LED驱动电流时,为高温度操作(>60°C),推荐最小驱动电流为4mA。
    - 确保输入控制电流达到激活阈值(IF=0.6mA),以避免误触发。

    5. 兼容性和支持


    - 兼容性:
    - 支持SOP封装,可通过管装和卷带供货。
    - 厂商支持:
    - 提供详尽的技术文档和测试报告,帮助用户进行应用开发和故障排查。

    6. 常见问题与解决方案


    - 问题1:继电器在高温环境下无法正常工作。
    解决方案:增加LED驱动电流至4mA以上。
    - 问题2:继电器出现过早关断现象。
    解决方案:检查负载电流是否超出额定范围,调整控制电路。

    7. 总结和推荐


    CPC1150N是一款高性能的小型固态继电器,具有高可靠性、低功耗、抗电磁干扰等特点。适用于电信、数据采集、医疗等多个领域。其紧凑的设计、广泛的温度适应性和优秀的隔离性能使其成为众多应用的理想选择。强烈推荐用于需要高可靠性和小体积的应用场合。

CPC1150NTR参数

参数
控制电压 -
开关功能 -
最大导通电阻 -
负载电流额定值 120mA
输出类型 -
负载电压 350V
输入电压 1.2V
通用封装 SOP-4
包装方式 卷带包装

CPC1150NTR厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

CPC1150NTR数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 固态继电器 LITTELFUSE CPC1150NTR CPC1150NTR数据手册

CPC1150NTR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2000+ $ 0.7296 ¥ 6.2192
库存: 24000
起订量: 2000 增量: 2000
交货地:
最小起订量为:2000
合计: ¥ 12438.4
