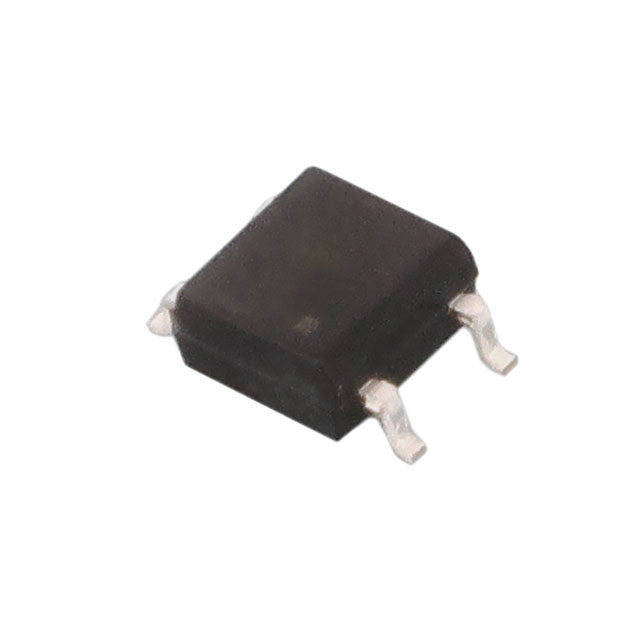

CPC1019N

产品分类: 固态继电器
厂牌: LITTELFUSE
产品描述: 常开 350mΩ 60V 750mA SOP-4 贴片安装 6.096mm*4.089mm*2.54mm
供应商型号: UA-CPC1019N
供应商: 海外现货
标准整包数: 1
LITTELFUSE 固态继电器 CPC1019N

CPC1019N概述

    CPC1019N 60V Normally-Open Single-Pole OptoMOS Relay

    产品简介


    CPC1019N 是一种小型低电压、低导通电阻的单极常开(1-Form-A)固态继电器,采用4针SOP封装。该产品集成了IXYS集成电路公司的专利OptoMOS技术,将高效红外发光二极管与高效MOSFET输出开关进行光耦合,从而实现输入到输出1500Vrms的隔离。这款产品广泛应用于安全系统、被动红外传感器(PIR)、数据信号传输、传感器电路、仪器仪表、多路复用器、数据采集、电子开关及工业控制系统等领域。

    技术参数


    - 额定参数:
    - 阻断电压:60V
    - 负载电流:750mA(连续)
    - 负载电流(峰值AC):1A
    - 导通电阻(最大值):0.6Ω
    - 驱动电流:2mA
    - 绝对最大额定值:
    - 阻断电压:60V
    - 反向输入电压:5V
    - 输入控制电流:50mA
    - 峰值输入功率耗散:70mW
    - 总功率耗散:400mW
    - 输入到输出隔离电压:1500Vrms
    - 工作温度范围:-40°C 到 +85°C
    - 存储温度范围:-40°C 到 +125°C
    - 特性参数:
    - 低导通电阻:0.6Ω
    - 低驱动电流:2mA
    - 高负载电流:750mA
    - 输入/输出隔离电压:1500Vrms
    - 100%固态设计
    - 火焰等级:UL 94 V-0

    产品特点和优势


    CPC1019N 的主要特点是低导通电阻和低驱动电流。这使得它在多种应用中表现出色,特别是在需要高精度、高可靠性的场合。同时,它具有高负载电流和高隔离电压的特点,确保在各种恶劣条件下仍能稳定工作。此外,它的紧凑型SOP封装使其成为替代传统继电器的理想选择。

    应用案例和使用建议


    - 安防系统: 在安防系统中,CPC1019N可用于门禁系统和入侵检测系统,实现可靠的电子开关功能。
    - 被动红外传感器(PIR): PIR传感器通常需要高度可靠的开关,CPC1019N的高隔离电压和低驱动电流使其成为一个优秀的选择。
    - 医疗设备: 在医疗设备中,CPC1019N可用于患者和设备之间的隔离,提供安全可靠的连接。
    - 数据采集: 在数据采集系统中,CPC1019N可以用于信号切换,确保信号传输的准确性和可靠性。
    使用建议:
    - 在高温环境下工作时,推荐使用更高的驱动电流(例如4mA),以确保长期稳定性。
    - 使用低压力清洗方法,并采取适当的干燥措施,防止焊接后清洗过程中损坏器件。

    兼容性和支持


    CPC1019N 支持Tape & Reel版本,便于自动化生产和组装。IXYS公司还提供详细的ESD防护指南和焊接温度曲线,确保用户在安装过程中不会损坏器件。

    常见问题与解决方案


    - 问题: 设备在高温下出现不稳定。
    - 解决办法: 提高LED驱动电流至4mA以上,以增加可靠性。
    - 问题: 设备在高负载电流下出现热损耗。
    - 解决办法: 选择散热效果好的安装环境,确保良好的散热条件。
    - 问题: 设备在长时间运行后出现故障。
    - 解决办法: 定期检查并更换可能老化或磨损的组件,确保系统的长期稳定运行。

    总结和推荐


    CPC1019N凭借其低导通电阻、低驱动电流和高隔离电压等特点,在多个应用领域中展现出卓越性能。无论是安防系统、医疗设备还是工业控制领域,CPC1019N都是值得信赖的选择。IXYS公司提供的全面技术支持和详尽的应用指南也为其提供了坚实的保障。总的来说,强烈推荐使用CPC1019N固态继电器,尤其是在需要高可靠性和高性能的场合。

CPC1019N参数

参数
输出类型 -
负载电压 60V
输入电压 -
控制电压 -
开关功能 常开
最大导通电阻 350mΩ
负载电流额定值 750mA
长*宽*高 6.096mm*4.089mm*2.54mm
通用封装 SOP-4
安装方式 贴片安装
应用等级 工业级
包装方式 管装

CPC1019N厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

CPC1019N数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 固态继电器 LITTELFUSE CPC1019N CPC1019N数据手册

CPC1019N封装设计

查看详情并下载
Symbol
Footprint
3D Model
