L78M06HDTR

产品分类: LDO稳压器
厂牌: XBLW/芯伯乐
产品描述:

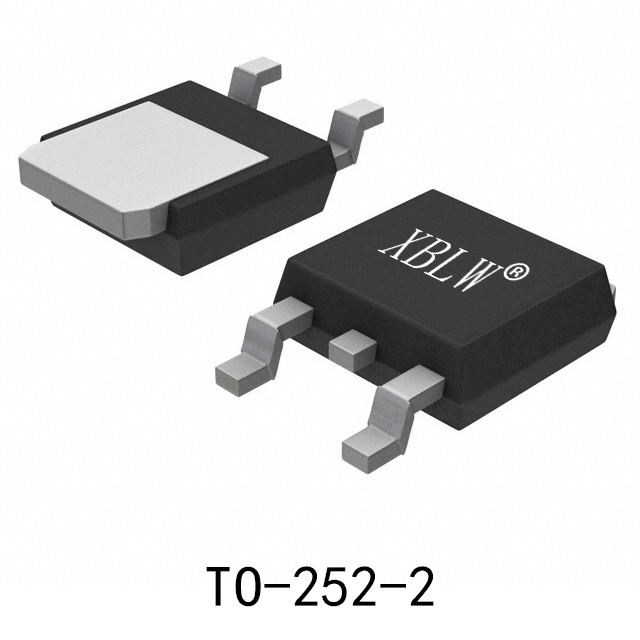

供应商型号: L78M06HDTR TO-252-2
供应商: 云汉优选
标准整包数: 2500
XBLW/芯伯乐 LDO稳压器 L78M06HDTR

L78M06HDTR概述


    产品简介


    L78MXX系列三端正向调节器是深圳信博电子有限公司生产的标准化电源管理芯片。它们采用了TO-252封装,提供了多种固定的输出电压选择(如5V、6V、8V、9V、12V、15V、18V和24V),广泛适用于各种应用场景。这些调节器具有输出电流高达700mA、过载保护、短路保护和输出晶体管安全工作区域保护等特点,能够为各类电路提供稳定可靠的电源解决方案。

    技术参数


    输出电压及电流
    - 输出电压: 5V, 6V, 8V, 9V, 12V, 15V, 18V, 24V
    - 最大输出电流: 700mA
    电气特性
    - 输入电压范围: 7V 至 35V
    - 最大功率耗散: 3W (TO-252)
    - 热阻: 12.5°C/W
    - 工作温度范围: -20°C 至 125°C
    - 存储温度范围: -55°C 至 +150°C
    性能参数
    - 输出电压精度:
    - 5V型号: 4.75V 至 5.25V
    - 6V型号: 5.7V 至 6.3V
    - 8V型号: 7.6V 至 8.4V
    - 9V型号: 8.45V 至 9.55V
    - 12V型号: 11.4V 至 12.6V
    - 15V型号: 14.25V 至 15.75V
    - 18V型号: 17.1V 至 18.9V
    - 24V型号: 22.8V 至 25.2V
    - 线性调整率: 视具体情况而定
    - 负载调整率: 视具体情况而定
    - 纹波抑制比 (RR): 在特定频率下达到80dB
    - 过压保护: 短路电流高达800mA
    - 峰值电流: 900mA
    环境条件
    - 封装: TO-252
    - 工作温度: -20°C 至 +125°C
    - 存储温度: -55°C 至 +150°C

    产品特点和优势


    独特功能
    1. 高稳定性: L78MXX系列具备优秀的线性调整率和负载调整率,能够在各种输入和负载条件下提供稳定的输出电压。
    2. 全面保护: 内置热过载保护、短路保护以及输出晶体管安全工作区保护,确保电路运行的安全性和可靠性。
    3. 多电压选项: 提供多个固定的输出电压选项,便于不同的应用需求。
    4. 低纹波和噪声: 高效的纹波抑制能力和低输出噪声电压使得该产品适用于对电源质量要求较高的应用场合。
    5. 良好的兼容性: 可以轻松地与其他电子元件集成,满足不同系统的电源需求。
    市场竞争力
    - 多功能性: L78MXX系列可以广泛应用于各种电子设备和系统中,例如家用电器、工业控制系统、通信设备、计算机外围设备等。
    - 高性价比: 相对于市场上其他同类产品,L78MXX系列在价格、性能和稳定性方面具有明显的优势。

    应用案例和使用建议


    应用案例
    - 工业控制设备: 在一些工业控制设备中,需要稳定的电源来保证控制器的正常运行。L78MXX系列三端正向调节器可以提供所需的固定电压输出,并具备全面的保护措施,确保控制器在恶劣环境中也能稳定工作。
    - 消费电子设备: 消费电子设备如笔记本电脑、电视等也经常需要稳定的电源。L78MXX系列可以用于提供稳定且符合设备要求的电源。
    使用建议
    1. 环境温度控制: 尽管L78MXX系列具有宽广的工作温度范围,但建议在环境温度接近极限值时采取适当的散热措施,以避免热过载保护启动。
    2. 合理布局: 在PCB设计中,要合理布置L78MXX,尽量减少信号干扰,提高电源的纯净度。建议采用良好的接地和滤波策略,以减少输出噪声和纹波。
    3. 输入电容选择: 为了更好地进行滤波和减少瞬态响应时间,建议在输入端使用适当的电容器(如0.33μF和0.1μF)。

    兼容性和支持


    兼容性
    L78MXX系列三端正向调节器可与大多数常见的电子元件兼容,例如电容器、电阻器等。此外,其TO-252封装设计使得安装简便快捷,易于集成到现有系统中。
    支持和服务
    深圳信博电子有限公司为客户提供完善的技术支持服务。用户可以通过电话、邮件等方式咨询产品相关问题,并获得详细的解决方案和技术指导。此外,公司还提供了详尽的产品文档和技术资料,帮助用户快速掌握产品的使用方法。

    常见问题与解决方案


    问题一:产品启动后输出电压不稳定
    解决办法: 确认输入电压是否在规定范围内,并检查电容器(C1和C2)是否正确连接并满足规范。如果仍然存在问题,可能需要重新评估电路布局,以确保信号完整性。
    问题二:产品过热导致关闭
    解决办法: 确认散热是否良好。如果使用环境温度较高,建议加装散热片或其他冷却装置以降低温度。同时,检查输入电压是否超出推荐范围,避免因输入电压过高引起过热。
    问题三:产品在负载变化时输出电压波动较大
    解决办法: 验证输出电压调整率和负载调整率是否满足应用要求。如果波动超出预期,考虑增加输出电容器容量或使用外部稳压电路以改善输出稳定性。

    总结和推荐


    综合评估
    L78MXX系列三端正向调节器是一款高性能、可靠且易于使用的电源管理芯片。其稳定的工作性能、全面的保护措施和广泛的适用性使其成为众多电子设备和系统中的理想选择。无论是在家用电器还是工业控制设备中,L78MXX都能发挥出色的作用,提供可靠的电源保障。
    推荐使用
    鉴于L78MXX系列在多个方面的优异表现,我们强烈推荐此产品。无论是针对初学者还是专业人士,该产品都能为其提供简单易用、高效稳定的电源解决方案。
