OVK151M1VTR-1013

产品分类: 铝电解电容
厂牌: LELON ELECTRONICS/台湾立隆电子
产品描述: 150μF 35V ±20% 28mΩ@ 100kHz~300kHz 5000hrs@105℃ 2.6A@ 100kHz SMD,10X12.6MM 贴片安装 10mm(长度)*12.6mm(宽度)
供应商型号: 31M-OVK151M1VTR-1013
供应商: 云汉优选
标准整包数: 1

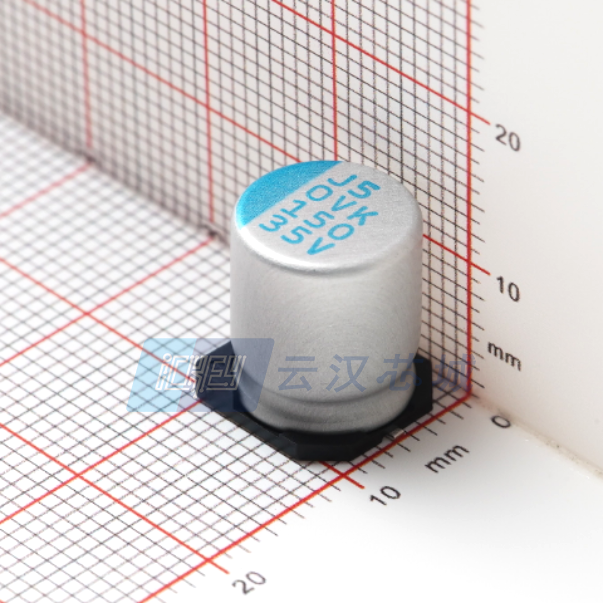

LELON ELECTRONICS/台湾立隆电子 铝电解电容 OVK151M1VTR-1013

OVK151M1VTR-1013概述

    # 高分子固态铝电解电容器

    产品简介


    高分子固态铝电解电容器是专为需要高效能、长寿命的电子设备设计的元件。该系列产品具备优异的电气特性和可靠的工作环境适应性,适用于广泛的电子应用场合。具体而言,这类电容器具有出色的高温工作能力和低等效串联电阻(ESR),使其特别适合于高频和低损耗的应用场合。

    技术参数


    基本技术规格
    - 型号系列: OVK 系列
    - 工作温度范围: -55℃ ~ +105℃
    - 额定静电容量容许误差值: ± 20%
    - 额定电压范围: 2.5V ~ 35V
    - 额定静电容量范围: 47μF ~ 1000μF
    - 封装尺寸: φD×L(单位:毫米)
    电气特性
    - 漏电流: 供给额定电压 2 分钟后,参见标准品一览表
    - 损失角正切值: 参见标准品一览表
    - 等效串联电阻 (ESR): 参见标准品一览表
    - 纹波电流与频率补正系数:
    - 频率 < 1kHz: 补正系数 0.05
    - 1kHz ≤ 频率 < 10kHz: 补正系数 0.3
    - 10kHz ≤ 频率 < 100kHz: 补正系数 0.7
    - 100kHz ≤ 频率 < 500kHz: 补正系数 1.0
    工作环境
    - 高温保证寿命: 在 105℃ 环境下提供 5,000 小时寿命保证
    - 耐湿无负荷特性: 在 60℃、湿度 90~95% 环境下提供 1,000 小时寿命保证

    产品特点和优势


    1. 高性能和可靠性:105℃下的 5,000 小时使用寿命保证,确保长期稳定性。
    2. 低 ESR 和高频响应:极低的 ESR 特性有助于提高电路的整体效率。
    3. 广泛适用性:适用于多种电子设备,包括工业控制、电源管理等领域。
    4. 环保特性:符合 RoHS 指令,环保且安全。

    应用案例和使用建议


    应用场景
    - 电源管理:适合作为稳压电源、开关电源中的滤波元件。
    - 信号处理:用于信号耦合、旁路电容等场景。
    - 驱动电路:适用于电机驱动、逆变器等高电流应用。
    使用建议
    - 散热管理:确保电容器顶端表面温度不超过 105℃,以避免因过热导致的损坏。
    - 环境适应性:在高湿度环境下,需注意适当的防潮措施,确保长期稳定运行。

    兼容性和支持


    - 兼容性:适用于多种 PCB 设计和焊接条件。
    - 技术支持:制造商提供详细的安装指导和技术文档,以确保正确的使用和维护。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 表面温度过高 | 检查散热设计,确保足够的通风和散热路径 |
    | 泄漏电流过大 | 重新检查电容器的焊接质量,确保正确连接 |
    | 等效串联电阻 (ESR) 过高 | 检查是否存在外部因素导致电容器老化,必要时更换 |

    总结和推荐


    综上所述,高分子固态铝电解电容器以其高性能、高可靠性、低功耗和广泛的适用性,成为电子设备中的理想选择。该系列产品尤其适合在高温和高湿度条件下工作,确保设备长时间稳定运行。因此,我们强烈推荐使用此系列产品,特别是在电源管理和信号处理等领域。

OVK151M1VTR-1013参数

参数
电容值 150μF
额定电压 35V
容差 ±20%
ESR-等效串联电阻 28mΩ@ 100kHz~300kHz
纹波电流 2.6A@ 100kHz
工作寿命 5000hrs@105℃
长*宽*高 10mm(长度)*12.6mm(宽度)
通用封装 SMD,10X12.6MM
安装方式 贴片安装
应用等级 工业级

OVK151M1VTR-1013数据手册

厂牌 PDF简要描述 下载
LELON ELECTRONICS/台湾立隆电子 铝电解电容 LELON ELECTRONICS/台湾立隆电子 OVK151M1VTR-1013 OVK151M1VTR-1013数据手册

OVK151M1VTR-1013封装设计

查看详情并下载
Symbol
Footprint
3D Model
