首页  >  产品百科  >  OVG221M1ETR-1010

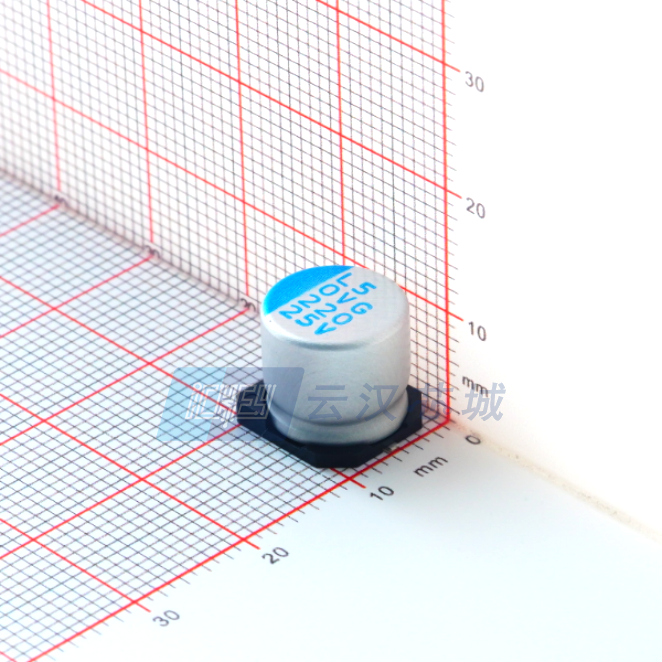

OVG221M1ETR-1010

产品分类: 铝电解电容
厂牌: LELON ELECTRONICS/台湾立隆电子
产品描述: 220μF 25V ±20% 20mΩ@ 100kHz~300kHz 15000hrs@105℃ 3.8A@ 100kHz 贴片安装 10mm(长度)*10mm(宽度)
供应商型号: OVG221M1ETR-1010 SMD,D10XL10MM
供应商: 期货订购
标准整包数: 500
LELON ELECTRONICS/台湾立隆电子 铝电解电容 OVG221M1ETR-1010

OVG221M1ETR-1010概述

    # 高分子固态铝电解电容器:OP-CAP OVG 系列

    产品简介


    高分子固态铝电解电容器是一种新型电子元器件,主要用于存储和释放电能。该系列产品以其独特的结构设计,广泛应用于各种电子设备中,包括计算机、通信设备、汽车电子系统等。OP-CAP OVG 系列特别适用于需要高可靠性和长寿命的应用场合。

    技术参数


    主要性能指标
    - 工作温度范围:-55°C ~ +105°C
    - 额定静电容量容许误差值:±20% (120 Hz, 20°C)
    - 额定电压:多种规格(详见标准品一览表)
    - 额定纹波电流值:最大可达5,400 mA/rms(100k Hz, 105°C)
    - 保证寿命时间:15,000小时(在105°C环境下)
    其他特性
    - 等效串联电阻 (ESR):极低,最高不超过1,840 mΩ
    - 损失角正切值:随频率变化而不同,最大不超过1.0
    - 漏电流:在额定电压下经过2分钟恢复后,小于50 µA
    - 尺寸:多种规格,直径5mm~10mm,长度4.4mm~12.6mm

    产品特点和优势


    OP-CAP OVG 系列具备以下独特功能和优势:
    - 高可靠性:105°C环境下可保证15,000小时寿命。
    - 低ESR:出色的低等效串联电阻特性,可以承受高纹波电流。
    - 广泛适用性:适合宽温范围内的应用,从-55°C到+105°C。
    - 环保:符合RoHS指令,适用于环保要求高的应用场合。

    应用案例和使用建议


    应用案例
    OP-CAP OVG 系列电容器被广泛应用于多个领域,例如:
    - 计算机电源管理:确保电源系统的稳定性和高效运行。
    - 通信设备:提供稳定的电能供应,保障设备正常运行。
    - 汽车电子系统:承受恶劣的工作环境,提供可靠的电能支持。
    使用建议
    为了充分发挥OP-CAP OVG系列的优势,建议:
    - 在高温环境中使用时,确保周围温度控制在105°C以内。
    - 在高纹波电流环境下使用时,注意电容器的额定纹波电流值。
    - 定期检查电容器的性能,确保其长期稳定运行。

    兼容性和支持


    OP-CAP OVG 系列电容器具有良好的兼容性,适用于各种主流电子设备。厂商提供了详尽的技术支持和售后服务,确保用户在使用过程中遇到任何问题时能够得到及时的帮助和解决方案。

    常见问题与解决方案


    常见问题
    1. 高温环境下的性能如何?
    2. 纹波电流较大时,是否会影响使用寿命?
    解决方案
    1. 高温环境:确保工作温度不超过105°C,必要时采取散热措施。
    2. 纹波电流:选择额定纹波电流值较高的型号,以减少寿命损耗。

    总结和推荐


    综上所述,OP-CAP OVG 系列高分子固态铝电解电容器具有出色的性能和广泛应用范围。无论是对环境要求苛刻的应用场合还是常规电子设备,它都能表现出色。强烈推荐在各类电子设备中采用此系列电容器,以确保系统的稳定性和可靠性。

    以上是对OP-CAP OVG 系列高分子固态铝电解电容器的技术手册内容的整理和总结,希望对读者有所帮助。

OVG221M1ETR-1010参数

参数
电容值 220μF
额定电压 25V
容差 ±20%
ESR-等效串联电阻 20mΩ@ 100kHz~300kHz
工作寿命 15000hrs@105℃
纹波电流 3.8A@ 100kHz
长*宽*高 10mm(长度)*10mm(宽度)
安装方式 贴片安装
包装方式 卷带包装

OVG221M1ETR-1010数据手册

厂牌 PDF简要描述 下载
LELON ELECTRONICS/台湾立隆电子 铝电解电容 LELON ELECTRONICS/台湾立隆电子 OVG221M1ETR-1010 OVG221M1ETR-1010数据手册

OVG221M1ETR-1010封装设计

查看详情并下载
Symbol
Footprint
3D Model
