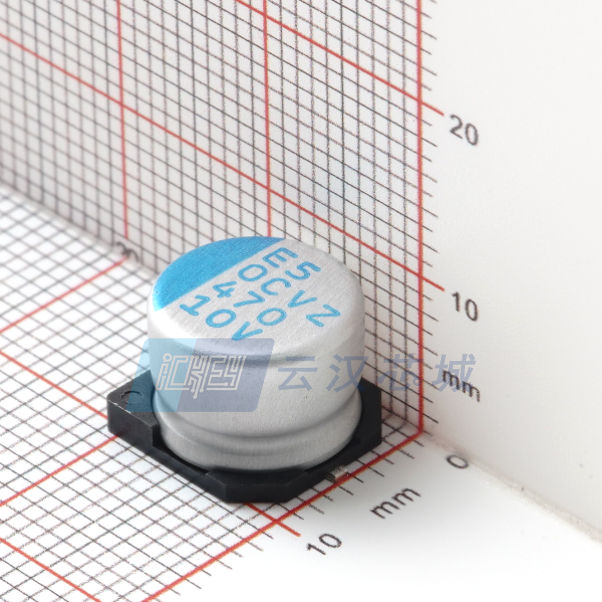

OVZ471M1ATR-1008

产品分类: 铝电解电容
厂牌: LELON ELECTRONICS/台湾立隆电子
产品描述: 470μF 10V ±20% 19mΩ@ 100kHz~300kHz 2000h 3.8A@ 100kHz 贴片安装 8mm(长度)*7.7mm(宽度)
供应商型号: OVZ471M1ATR-1008 SMD,D10XL7.7MM
供应商: 国内现货
标准整包数: 500
LELON ELECTRONICS/台湾立隆电子 铝电解电容 OVZ471M1ATR-1008

OVZ471M1ATR-1008概述

    高分子固态铝电解电容器 — OCVZ系列

    产品简介


    高分子固态铝电解电容器是一种广泛应用于各类电子设备中的关键电子元器件。该系列产品具有高性能、长寿命及卓越的电气特性,适用于工业控制、电源管理、通信设备及消费电子等领域。

    技术参数


    - 工作温度范围: -55℃ ~ +105℃
    - 额定静电容量容许误差值: ± 20%
    - 额定纹波电流值: 最高达 2,800 mA(100 kHz,105℃)
    - 等效串联电阻(ESR): 100 k~300 k Hz 下最大值为数十毫欧姆(20℃)
    - 寿命保证: 105℃下长达2,000小时
    - 保证寿命时间: 2,000小时(105℃)
    - 电容变化率: ≤ 初始值的± 20%
    - ESR变化率: ≤ 初始规格值的 150%

    产品特点和优势


    - 长寿命:能够在高温环境下稳定工作长达2,000小时,确保长期可靠性能。
    - 低ESR和大纹波电流:极低的等效串联电阻,可以承受大纹波电流,从而减少发热和提高效率。
    - 环保合规:符合RoHS指令,符合环保要求。

    应用案例和使用建议


    - 工业控制设备:适合用于需要长时间稳定工作的工控设备,能提供稳定的电能供应。
    - 电源管理模块:能够有效过滤电源输入的纹波,提升系统的整体稳定性。
    - 通信设备:高可靠性使其适用于通信基础设施中的关键部件,确保信号传输质量。
    使用建议:在高湿度环境下使用时,建议采用防潮措施以延长使用寿命;定期检测ESR和纹波电流,确保系统运行正常。

    兼容性和支持


    - 兼容性:该系列产品与多种标准接口兼容,可用于广泛的电子设备中。
    - 技术支持:制造商提供详尽的技术文档和支持服务,帮助用户正确安装和维护产品。

    常见问题与解决方案


    - 问题: 电容器表面发热异常。
    - 解决方案: 检查电路板设计是否有不当之处,如过载或散热不良。可调整负载或增加散热措施。

    - 问题: 损失角正切值异常。
    - 解决方案: 重新测量或更换新电容器。如果仍存在问题,检查系统内其他相关组件是否存在故障。

    总结和推荐


    综上所述,OCVZ系列高分子固态铝电解电容器以其长寿命、低ESR和出色的电气特性,成为众多工业控制和通信设备的理想选择。其优越的性能和广泛的适用性使其在市场上具备强大的竞争力。因此,强烈推荐在需要高性能、高可靠性的电子系统中使用此款电容器。

OVZ471M1ATR-1008参数

参数
电容值 470μF
额定电压 10V
容差 ±20%
ESR-等效串联电阻 19mΩ@ 100kHz~300kHz
纹波电流 3.8A@ 100kHz
工作寿命 2000h
长*宽*高 8mm(长度)*7.7mm(宽度)
安装方式 贴片安装
包装方式 卷带包装

OVZ471M1ATR-1008数据手册

厂牌 PDF简要描述 下载
LELON ELECTRONICS/台湾立隆电子 铝电解电容 LELON ELECTRONICS/台湾立隆电子 OVZ471M1ATR-1008 OVZ471M1ATR-1008数据手册

OVZ471M1ATR-1008封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ ¥ 1.0674
库存: 5000
起订量: 500 增量: 500
交货地:
最小起订量为:500
合计: ¥ 533.7
直接购买
