OVZ271M1CTR-0812

产品分类: 铝电解电容
厂牌: LELON ELECTRONICS/台湾立隆电子
产品描述: 270μF 16V ±20% 12mΩ@ 100kHz~300kHz 2000hrs@105℃ 4.85A@ 100kHz 贴片安装 8mm(长度)*12mm(宽度)
供应商型号: 31M-OVZ271M1CTR-0812
供应商: 云汉优选
标准整包数: 1

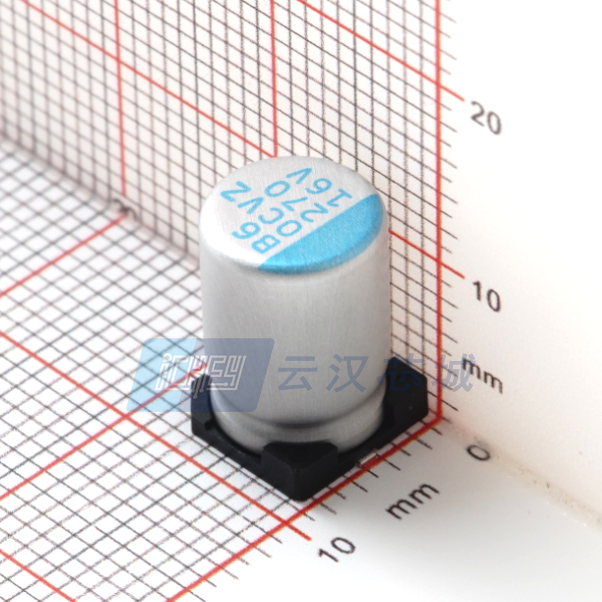

LELON ELECTRONICS/台湾立隆电子 铝电解电容 OVZ271M1CTR-0812

OVZ271M1CTR-0812概述

    高分子固态铝电解电容器

    产品简介


    高分子固态铝电解电容器是广泛应用于各种电子设备中的重要元件。它具有高可靠性和稳定性,适用于电源电路、开关电源和滤波电路等多种应用场景。本产品以其优异的电气性能和长使用寿命,在工业控制、通信设备、汽车电子等领域得到广泛应用。

    技术参数


    - 工作温度范围: -55℃ ~ +105℃
    - 额定静电容量容许误差值: ± 20% (120 Hz, 20℃)
    - 漏电流: 供给额定电压2分钟后(具体数值参见标准品一览表)
    - 损失角正切值: 参见标准品一览表(120 Hz, 20℃)
    - 等效串联电阻 (ESR): 参见标准品一览表(100k ~ 300k Hz, 20℃)
    - 保证寿命时间: 2,000小时(105℃环境下)
    - 静电容量变化率: ≤初始值的± 20%
    - 耐久性: 损失角正切值 ≤初始规格值的 150%,等效串联电阻(ESR) ≤初始规格值的 150%,漏电流 ≤初始规格值
    - 焊锡耐热性: 静电容量变化率 ≤初始值的± 10%,损失角正切值 ≤初始规格值,等效串联电阻(ESR) ≤初始规格值,漏电流 ≤初始规格值
    - 补正系数: 频率(Hz) 120≦频率< 1k 0.05,1k≦频率< 10k 0.3,10k≦频率< 100k 0.7,100k≦频率< 500k 1.0

    产品特点和优势


    高分子固态铝电解电容器具有多项显著优势:
    - 极高可靠性: 105℃环境下的2,000小时寿命保证,确保长期稳定运行。
    - 极低等效串联电阻(ESR): 可承受大纹波电流,降低功率损耗,提高效率。
    - 环保合规: 符合RoHS指令,绿色环保。
    - 多样化规格: 多种额定电压和容量选择,适用于不同的应用场景。

    应用案例和使用建议


    该电容器已广泛应用于电源管理、通信设备和汽车电子等领域。例如,在开关电源中作为滤波电容器使用时,可以有效抑制高频噪声和纹波。在使用过程中,应注意电容器的工作环境和温度,避免超出其额定工作条件。

    兼容性和支持


    - 兼容性: 该产品可以与其他电子元件良好兼容,适应不同电路设计的需求。
    - 支持和维护: 厂商提供全面的技术支持和售后服务,确保用户能够顺利使用和维护该产品。

    常见问题与解决方案


    1. 问题: 工作温度超过105℃,导致电容器损坏。
    - 解决办法: 确保电容器的工作温度不超过其额定温度,必要时采取散热措施。
    2. 问题: 使用过程中发现电容器出现漏电流增加的现象。
    - 解决办法: 检查电容器的安装是否正确,是否有过压现象。必要时更换电容器。
    3. 问题: 焊接过程中电容器损坏。
    - 解决办法: 使用合适的焊接温度和时间,遵循正确的焊接工艺流程。

    总结和推荐


    高分子固态铝电解电容器凭借其高可靠性、低ESR和广泛的适用性,成为众多电子设备不可或缺的重要组件。尤其在高温和高纹波电流条件下,其卓越的性能更为显著。建议在需要高稳定性和高性能的应用场合优先选用。
    总之,该产品在多个方面表现优异,具备良好的市场竞争力和可靠性,强烈推荐在多种应用场景中使用。

OVZ271M1CTR-0812参数

参数
电容值 270μF
额定电压 16V
容差 ±20%
ESR-等效串联电阻 12mΩ@ 100kHz~300kHz
纹波电流 4.85A@ 100kHz
工作寿命 2000hrs@105℃
长*宽*高 8mm(长度)*12mm(宽度)
安装方式 贴片安装

OVZ271M1CTR-0812数据手册

厂牌 PDF简要描述 下载
LELON ELECTRONICS/台湾立隆电子 铝电解电容 LELON ELECTRONICS/台湾立隆电子 OVZ271M1CTR-0812 OVZ271M1CTR-0812数据手册

OVZ271M1CTR-0812封装设计

查看详情并下载
Symbol
Footprint
3D Model
