GC4D20120D

产品分类: 肖特基二极管
产品描述: 总电容电荷(Qc):52nC 总功率(Ptot):352W
供应商型号: GC4D20120D TO247-3
供应商: 国内现货
标准整包数: 1

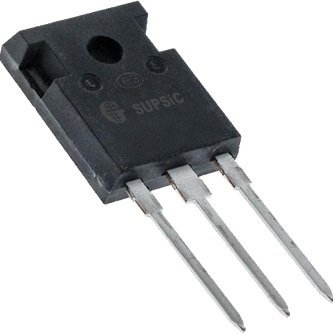

SUPSIC/国晶微半导体 肖特基二极管 GC4D20120D

GC4D20120D概述

    GC4D20120D 硅碳化物肖特基二极管

    1. 产品简介


    GC4D20120D 是一款高性能的硅碳化物(SiC)肖特基二极管,主要应用于高频、高效率的电源转换场景。该二极管利用 SiC 材料的独特性质,实现了零反向恢复电流、温度独立的开关行为及正温度系数的正向电压(VF)。这些特性使得它成为替代传统的双极型整流器的理想选择。

    2. 技术参数


    - 最大额定值
    - 反复峰值反向电压(VRRM):1200V
    - 冲击峰值反向电压(VRSM):1300V
    - 直流阻断电压(VDC):1200V
    - 连续正向电流
    - TC=25˚C 下每支/每设备最大值为 34/68A
    - TC=135˚C 下每支/每设备最大值为 16.5/33A
    - TC=157˚C 下每支/每设备最大值为 10/20A
    - 非重复峰值正向浪涌电流(IFSM)
    - TC=25˚C 下为 71A
    - TC=110˚C 下为 59.5A
    - 瞬时非重复峰值正向电流(IF,Max)
    - TC=25˚C 下为 750A
    - TC=110˚C 下为 620A
    - 总功率耗散(Ptot)
    - TC=25˚C 下每支/每设备为 176/352W
    - TC=110˚C 下每支/每设备为 76/152W
    - 热阻(RθJC)
    - 每支为 0.85°C/W
    - 每设备为 0.43°C/W
    - 存储温度范围
    - 最低温度为 -55°C
    - 最高温度为 +135°C
    - 工作温度范围
    - 最低温度为 -55°C
    - 最高温度为 +175°C

    3. 产品特点和优势


    - 零反向恢复电流:有效减少开关损耗,提高系统效率。
    - 高频率操作:适用于高频电源转换场合。
    - 温度独立的开关行为:在宽温范围内保持稳定的性能。
    - 正温度系数的正向电压:保证了可靠性和稳定性。
    - 替代传统双极型整流器:降低热沉需求,提高并联运行的稳定性。

    4. 应用案例和使用建议


    GC4D20120D 主要用于开关模式电源(SMPS)、PFC(功率因数校正)和直流/直流转换器等应用。在实际应用中,为了最大化效率,建议在设计电路时考虑其工作温度范围,以避免过高的温度导致器件失效。例如,在使用过程中,应确保良好的散热措施,以避免热失控现象的发生。

    5. 兼容性和支持


    GC4D20120D 支持 TO-247-3 封装,与市场上主流的电源转换模块兼容。无锡国晶微半导体提供详尽的技术支持文档和专业售后服务,以帮助用户更好地理解和使用该产品。

    6. 常见问题与解决方案


    - 问题一:设备无法正常启动
    - 解决办法:检查输入电压是否符合要求,确认接线无误,并确保散热条件良好。
    - 问题二:输出不稳定
    - 解决办法:检查负载是否稳定,同时关注电源管理部分的设置,如需进一步技术支持,请联系厂家。

    7. 总结和推荐


    综上所述,GC4D20120D 硅碳化物肖特基二极管凭借其优异的性能和广泛的应用领域,非常适合作为高频、高效率电源转换的关键组件。我们强烈推荐在需要高性能电源转换的场合下采用此款产品,以实现最佳效果。

GC4D20120D参数

参数
反向恢复时间 -
正向浪涌电流 -
Vrrm - 重复反向电压 -
配置 -
If - 正向电流 -
Ir - 反向电流 -
Vr-反向电压 -
通用封装 TO-247-3

GC4D20120D厂商介绍

SUPSiC公司是一家专注于研发和生产碳化硅(SiC)功率器件的高科技企业。公司主营产品包括碳化硅肖特基二极管(SBD)、碳化硅MOSFET、碳化硅JFET等,广泛应用于新能源、电动汽车、智能电网、工业控制等领域。

SUPSiC的优势主要体现在以下几个方面:

1. 高性能:SUPSiC的碳化硅器件具有高耐压、低导通电阻、快速开关特性,能够满足高压、高频、高效率的应用需求。

2. 高可靠性:SUPSiC采用先进的封装技术和严格的质量控制,确保器件在各种恶劣环境下的可靠性和稳定性。

3. 低能耗:SUPSiC的碳化硅器件具有较低的导通损耗和开关损耗,有助于降低系统的能耗和发热,提高能效。

4. 定制化服务:SUPSiC提供定制化的设计和制造服务,满足客户在特定应用场景下的个性化需求。

5. 技术支持:SUPSiC拥有专业的技术团队,为客户提供全方位的技术支持和解决方案,帮助客户实现产品的快速开发和应用。

GC4D20120D数据手册

厂牌 PDF简要描述 下载
SUPSIC/国晶微半导体 肖特基二极管 SUPSIC/国晶微半导体 GC4D20120D GC4D20120D数据手册

GC4D20120D封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 13.65
450+ ¥ 12.6
900+ ¥ 12.39
1800+ ¥ 12.075
库存: 10000
起订量: 10 增量: 450
交货地:
最小起订量为:10
合计: ¥ 136.5
