5G012000CP

产品分类: 无源晶振
产品描述: 20pF ±10ppm ±30ppm 12MHz SMD-5032-2P
供应商型号: 14M-5G012000CP SMD5032-2P
供应商: 云汉优选
标准整包数: 1

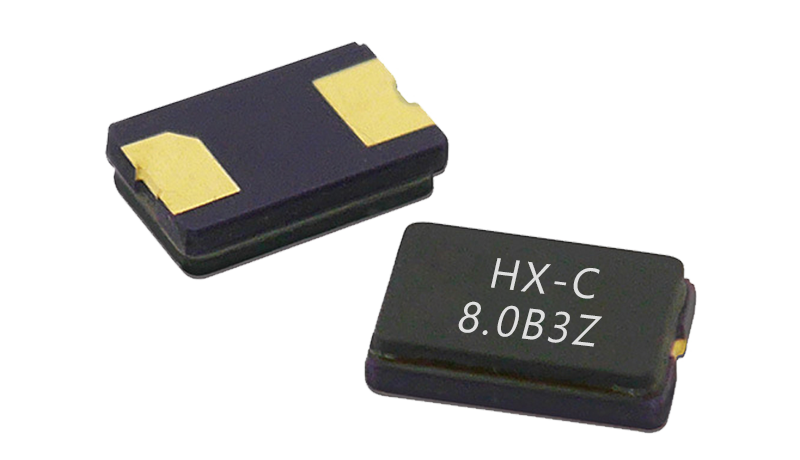

HUAXIN/华昕电子 无源晶振 5G012000CP

5G012000CP概述

    石英晶体技术手册概述
    深圳市华昕电子有限公司(SHENZHEN HUAXIN ELECTRONICS CO.,LTD.)生产的5032-2P石英晶体,是一款高品质的电子产品,适用于各种需要高稳定性和高精度时钟信号的应用场合。本文将详细介绍该产品的各项技术参数、特点优势、应用案例、兼容性及常见问题解决方案等内容,以帮助用户更好地理解和使用该产品。

    产品简介


    类型:石英晶体
    主要功能:提供稳定的时钟信号
    应用领域:通信设备、计算机系统、消费电子、汽车电子、医疗设备等领域。

    技术参数


    - 频率:12.000 MHz
    - 震荡模式:AT切型
    - 负载电容:20 pF
    - 频率偏差:±10 ppm (25°C ±3°C)
    - 温度频差:±30 ppm (-30°C至+30°C)
    - 工作温度:-40°C 至 +85°C
    - 激励功率:400 μW
    - 谐振电阻:≤60 Ω
    - 静电容:≤3.0 pF
    - 绝缘电阻:≥500 MΩ (DC 100V)
    - 寄生衰减:≤-3 dB
    - 老化率:±2 ppm/年
    - 储存温度范围:-55°C 至 +125°C

    产品特点和优势


    1. 高稳定性:该石英晶体具有极高的频率稳定性和低老化率,适合长时间运行的应用。
    2. 宽工作温度范围:能够在极端的温度条件下正常工作,确保在各种环境下都能保持良好的性能。
    3. 优良的抗震性:通过跌落实验、振动实验等多项可靠性测试,确保产品在恶劣环境下的耐用性。
    4. 优秀的电气特性:具有较低的谐振电阻和较高的负载电容,保证了低功耗和高精度。
    5. 可靠的焊接特性:符合严格的焊接测试标准,保证良好的可焊性和焊点质量。

    应用案例和使用建议


    该石英晶体广泛应用于通信设备、计算机系统、汽车电子等领域。例如,在一个典型的通信设备中,它作为基准时钟源,提供了精确的时间基准,从而提高了通信系统的整体性能。
    使用建议:
    - 在安装过程中,应避免直接接触石英晶体的引脚,以防静电损坏。
    - 在高频应用中,确保电容匹配正确,以达到最佳的频率稳定性和信号完整性。
    - 在严苛的环境中,如高低温变化较大的工业控制设备中,应考虑增加额外的温度补偿措施。

    兼容性和支持


    该石英晶体设计紧凑,外形尺寸为5032,适用于多种电路板布局。制造商提供了详尽的技术支持文档,包括回流焊温度曲线和详细的电气特性说明。此外,还提供了完整的质量检测报告,确保每个出厂的产品都符合严格的质量标准。

    常见问题与解决方案


    1. 频率不稳定:检查电路中的负载电容是否正确匹配,确认周围环境是否存在电磁干扰。
    2. 焊接质量问题:确保使用正确的焊接温度和时间,遵循制造商提供的焊接工艺指导。
    3. 老化速率过快:长期存储前,建议将产品存放在温度波动较小的环境中,并定期进行性能检测。

    总结和推荐


    总体而言,深圳市华昕电子有限公司的5032-2P石英晶体是一款高性能的产品,特别适用于需要高稳定性和高精度时钟信号的应用场合。其优异的电气特性和可靠的物理性能,使其成为市场上极具竞争力的选择。强烈推荐给对产品质量和性能有高要求的设计工程师和采购经理。

5G012000CP参数

参数
频率 12MHz
驱动电平 -
负载电容 20pF
频率稳定性 ±30ppm
频率容差 ±10ppm
等效串联电阻 -
通用封装 SMD-5032-2P
应用等级 工业级

5G012000CP厂商介绍

Huaxin公司是一家专注于高品质材料研发和生产的企业,其主营产品涵盖了多个领域,包括但不限于:

1. 高性能塑料:用于汽车、电子、建筑等行业,提供轻质、耐用的解决方案。
2. 特种橡胶:应用于密封件、轮胎、工业制品等领域,以确保产品的高性能和耐久性。
3. 先进复合材料:在****、体育器材、高端制造中发挥重要作用,以其轻质和高强度特性。
4. 环保材料:致力于可持续发展,提供可回收和生物降解的材料,适用于包装、消费品等。

Huaxin公司的优势在于:

- 技术创新:持续投入研发,拥有多项专利技术,推动材料科学的进步。
- 质量控制:严格的生产流程和质量管理体系,确保产品的一致性和可靠性。
- 客户定制:能够根据客户需求提供定制化解决方案,满足特定应用的需求。
- 全球网络:拥有广泛的国内外销售和服务网络,为客户提供便捷的支持和快速响应。

Huaxin公司以其卓越的产品和服务,在全球市场上赢得了良好的声誉,致力于为客户提供最优质的材料解决方案。

5G012000CP数据手册

厂牌 PDF简要描述 下载
HUAXIN/华昕电子 无源晶振 HUAXIN/华昕电子 5G012000CP 5G012000CP数据手册

5G012000CP封装设计

查看详情并下载
Symbol
Footprint
3D Model
