2X040000HP

产品分类: 无源晶振
产品描述: 15pF ±10ppm ±30ppm 40MHz SMD-2520-4P
供应商型号: 14M-2X040000HP SMD2520-4P
供应商: 云汉优选
标准整包数: 1

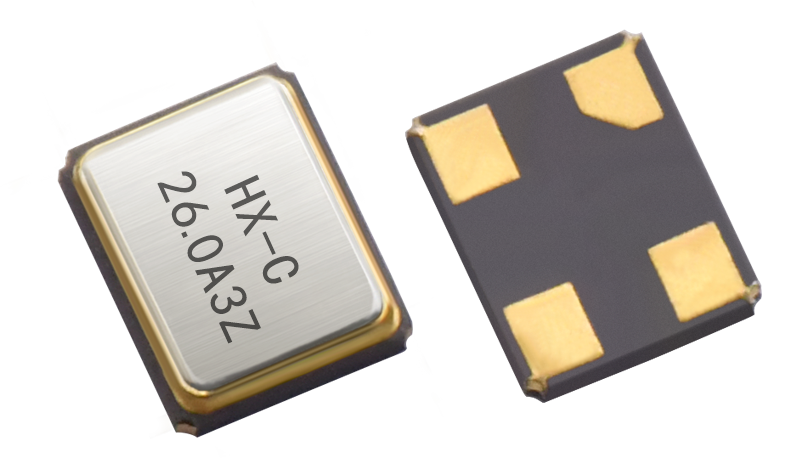

HUAXIN/华昕电子 无源晶振 2X040000HP

2X040000HP概述

    电子元器件产品技术手册解析

    产品简介


    深圳市华昕电子有限公司生产的“2520-4P石英晶体”是一种广泛应用于电子设备中的基本元件。该产品主要用于产生稳定的时钟信号,确保电子设备的正常运行。它的典型应用领域包括通信设备、消费电子、汽车电子、工业控制等。这种晶体具有很高的稳定性和可靠性,能够在各种复杂的工作环境中表现出色。

    技术参数


    该产品的具体技术参数如下:
    - 标称频率(Nominal Frequency):40.000 MHz
    - 震荡模式(Oscillation Mode):基础AT切割
    - 负载电容(Load Capacitance):15 pF
    - 频率偏差(Frequency Tolerance):±10 ppm (在25°C±℃)
    - 温度频差(Temperature Frequency Deviation):±30 ppm
    - 工作温度(Operating Temperature):-40°C ~ 85°C
    - 激励功率(Drive Level):400 μW
    - 谐振电阻(Resonant Resistance):≤60 Ω
    - 静电容(Direct Capacitance):≤3.0 pF
    - 绝缘电阻(Insulation Resistance):≥500 MΩ (在DC 100V)
    - 寄生衰减(Parasitic Attenuation):≤-3 dB
    - 老化率(Aging Rate):±2 ppm 第一年
    - 储存温度范围(Storage Temperature Range):-55°C ~ +125°C

    产品特点和优势


    这款2520-4P石英晶体具备以下几个显著特点:
    - 高稳定性:由于采用了基础AT切割技术,能够提供非常稳定的频率输出。
    - 宽工作温度范围:可在-40°C至85°C之间稳定工作,适合各种恶劣环境。
    - 优异的电气特性:如低老化率、高绝缘电阻等,确保了产品的长期可靠性和使用寿命。
    - 高标准质量保证:通过了一系列严格的可靠性测试,包括跌落、振动、温度冲击等,确保产品质量的稳定性。

    应用案例和使用建议


    该产品已经广泛应用于通信模块、便携式设备、车载导航系统等多种设备中。针对具体的应用场景,我们建议用户在安装过程中严格遵守厂商的指导手册,以确保最佳效果。例如,在高湿度环境下,需采取额外的防护措施;在高温环境下,应选择更高温度等级的产品版本。

    兼容性和支持


    该产品可以与其他标准的石英晶体接口兼容,适用于大多数标准电路设计。深圳市华昕电子有限公司为客户提供全面的技术支持和售后服务,包括产品选型咨询、技术问题解答及故障排除等服务。

    常见问题与解决方案


    - 问题一:在高频应用中出现频率偏移。
    - 解决方案:检查周围环境是否存在干扰源,或者调整负载电容值来微调频率。
    - 问题二:产品在高温环境下性能下降。
    - 解决方案:确认产品是否满足所需的高温性能指标,必要时选择更高温度等级的产品型号。
    - 问题三:长时间使用后频率发生明显漂移。
    - 解决方案:确保产品安装时的环境条件符合推荐值,避免长时间暴露于极端条件下。

    总结和推荐


    总体而言,这款2520-4P石英晶体凭借其卓越的稳定性和可靠性,已成为众多电子产品制造商的首选。其广泛的适用性和良好的兼容性使其在各类应用场景中表现出色。强烈推荐此产品用于对频率精度和稳定性有较高要求的场合。对于需要进一步技术支持或了解更多信息的客户,建议直接联系深圳市华昕电子有限公司获取帮助。

2X040000HP参数

参数
频率容差 ±10ppm
等效串联电阻 -
频率 40MHz
驱动电平 -
负载电容 15pF
频率稳定性 ±30ppm
通用封装 SMD-2520-4P

2X040000HP厂商介绍

Huaxin公司是一家专注于高品质材料研发和生产的企业,其主营产品涵盖了多个领域,包括但不限于:

1. 高性能塑料:用于汽车、电子、建筑等行业,提供轻质、耐用的解决方案。
2. 特种橡胶:应用于密封件、轮胎、工业制品等领域,以确保产品的高性能和耐久性。
3. 先进复合材料:在****、体育器材、高端制造中发挥重要作用,以其轻质和高强度特性。
4. 环保材料:致力于可持续发展,提供可回收和生物降解的材料,适用于包装、消费品等。

Huaxin公司的优势在于:

- 技术创新:持续投入研发,拥有多项专利技术,推动材料科学的进步。
- 质量控制:严格的生产流程和质量管理体系,确保产品的一致性和可靠性。
- 客户定制:能够根据客户需求提供定制化解决方案,满足特定应用的需求。
- 全球网络:拥有广泛的国内外销售和服务网络,为客户提供便捷的支持和快速响应。

Huaxin公司以其卓越的产品和服务,在全球市场上赢得了良好的声誉,致力于为客户提供最优质的材料解决方案。

2X040000HP数据手册

厂牌 PDF简要描述 下载
HUAXIN/华昕电子 无源晶振 HUAXIN/华昕电子 2X040000HP 2X040000HP数据手册

2X040000HP封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 0.3838
50+ ¥ 0.3613
150+ ¥ 0.3225
500+ ¥ 0.2416
3000+ ¥ 0.2326
9000+ ¥ 0.2258
库存: 3000
起订量: 5 增量: 3000
交货地:
最小起订量为:5
合计: ¥ 1.91
