5X020000CP

产品分类: 无源晶振
产品描述: 20pF ±10ppm ±30ppm 20MHz SMD-5032-4P
供应商型号: 14M-5X020000CP SMD5032-4P
供应商: 云汉优选
标准整包数: 1

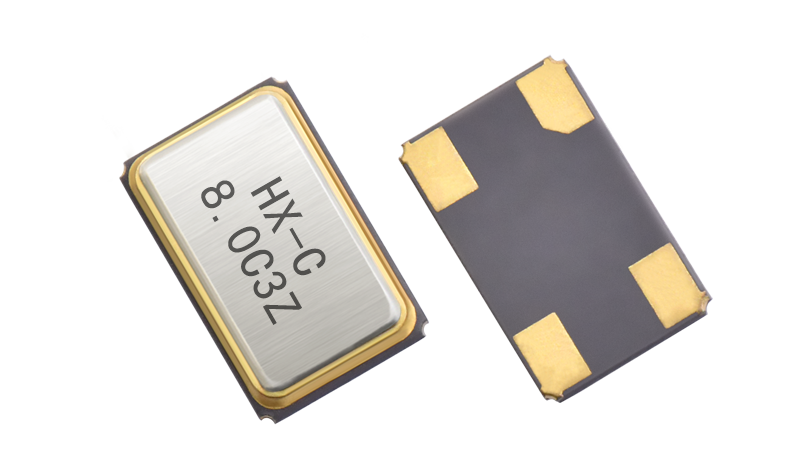

HUAXIN/华昕电子 无源晶振 5X020000CP

5X020000CP概述

    深圳市华昕电子有限公司 —— 5032-4P 石英晶体技术手册

    1. 产品简介


    石英晶体是一种广泛应用于电子设备中的基本电子元器件。深圳市华昕电子有限公司生产的5032-4P型号石英晶体,是一款高精度、高性能的石英晶体单元。主要应用于通信设备、计算机、家用电器及各种精密仪器仪表等领域。

    2. 技术参数


    | 项目 | 符号 | 规格 | 备注 |
    ||
    | 标准频率 | FL | 20.000 MHz
    | 震荡模式 Fundamental - AT-CUT
    | 负载电容 | CL | 20 pF
    | 频率偏差 ±10 ppm | 25℃±℃ |
    | 温度频差 ±30 ppm
    | 工作温度 | TC | -40 - 85 ℃
    | 激励功率 | DL | 400 μW
    | 谐振电阻 | RR | ≤60 Ω
    | 静电容 | C0 | ≤3.0 pF
    | 绝缘电阻 | IR | ≥500 MΩ | DC 100V |
    | 寄生衰减 | SPDB | ≤-3 dB
    | 老化率 ±2 ppm First year
    | 储存温度范围 -55 - +125 ℃

    3. 产品特点和优势


    5032-4P石英晶体具有以下几个显著特点:
    - 高精度和稳定性:在不同环境条件下能够提供稳定的频率输出。
    - 宽工作温度范围:-40°C到85°C的温度适应能力,使其适合于恶劣的环境。
    - 低功耗:400μW的激励功率,降低了能耗。
    - 长寿命:年老化率仅为±2 ppm,确保长期稳定工作。
    - 高可靠性:通过严格的跌落、振动和温度冲击测试,确保其在各种环境下的可靠性。

    4. 应用案例和使用建议


    5032-4P石英晶体广泛应用于通信设备、计算机、家用电器及精密仪器仪表等领域。在设计电路时,可以根据具体需求选择合适的负载电容。为了优化性能,建议在实际应用中对电路进行调试和测试,确保最佳效果。

    5. 兼容性和支持


    该产品与其他主流电子元器件和设备具有良好的兼容性,能够方便地集成到现有系统中。公司提供全面的技术支持和服务,包括产品咨询、技术支持和售后维修等服务,确保客户得到最好的使用体验。

    6. 常见问题与解决方案


    - 问题1:石英晶体频率不稳定
    解决方案:检查电路设计是否符合标准,确保外部负载电容和频率设定正确。
    - 问题2:长时间工作后性能下降
    解决方案:定期进行老化率测试,确保其性能符合要求。
    - 问题3:产品无法正常工作
    解决方案:联系供应商,检查是否有运输过程中损坏的情况。

    7. 总结和推荐


    深圳市华昕电子有限公司生产的5032-4P石英晶体,凭借其高精度、高稳定性和良好的环境适应性,在通信和消费电子领域表现出色。通过严格的质量控制和广泛的应用测试,该产品在行业内具备很强的竞争力。对于需要高精度频率控制的应用场景,强烈推荐使用该产品。

5X020000CP参数

参数
频率 20MHz
驱动电平 -
负载电容 20pF
频率稳定性 ±30ppm
频率容差 ±10ppm
等效串联电阻 -
通用封装 SMD-5032-4P

5X020000CP厂商介绍

Huaxin公司是一家专注于高品质材料研发和生产的企业,其主营产品涵盖了多个领域,包括但不限于:

1. 高性能塑料:用于汽车、电子、建筑等行业,提供轻质、耐用的解决方案。
2. 特种橡胶:应用于密封件、轮胎、工业制品等领域,以确保产品的高性能和耐久性。
3. 先进复合材料:在****、体育器材、高端制造中发挥重要作用,以其轻质和高强度特性。
4. 环保材料:致力于可持续发展,提供可回收和生物降解的材料,适用于包装、消费品等。

Huaxin公司的优势在于:

- 技术创新:持续投入研发,拥有多项专利技术,推动材料科学的进步。
- 质量控制:严格的生产流程和质量管理体系,确保产品的一致性和可靠性。
- 客户定制:能够根据客户需求提供定制化解决方案,满足特定应用的需求。
- 全球网络:拥有广泛的国内外销售和服务网络,为客户提供便捷的支持和快速响应。

Huaxin公司以其卓越的产品和服务,在全球市场上赢得了良好的声誉,致力于为客户提供最优质的材料解决方案。

5X020000CP数据手册

厂牌 PDF简要描述 下载
HUAXIN/华昕电子 无源晶振 HUAXIN/华昕电子 5X020000CP 5X020000CP数据手册

5X020000CP封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 1.0757
50+ ¥ 1.0124
150+ ¥ 0.9036
500+ ¥ 0.677
1000+ ¥ 0.6518
3000+ ¥ 0.6328
库存: 1000
起订量: 5 增量: 1000
交货地:
最小起订量为:5
合计: ¥ 5.37
直接购买
加入购物车
