首页  >  产品百科  >  12.000MHZ MQ/30/30/-40+85/12PF

12.000MHZ MQ/30/30/-40+85/12PF

产品分类: 无源晶振
厂牌: EUROQUARTZ
产品描述: Euroquartz 晶振, 12MHz, 贴片安装, 4引脚, 12pF负载, 7 x 5 x 1.2mm, 长7mm
供应商型号: 6938932
供应商: 海外现货
标准整包数: 1

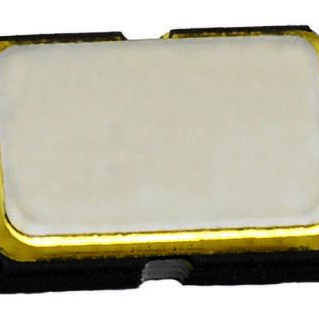

EUROQUARTZ 无源晶振 12.000MHZ MQ/30/30/-40+85/12PF

12.000MHZ MQ/30/30/-40+85/12PF概述

    电子元器件技术手册解析:EURO QUARTZ MQ晶体

    产品简介


    EURO QUARTZ MQ晶体 是一种小型表面贴装石英晶体,适用于广泛的消费类电子产品。这款晶体采用陶瓷基底制造,并配备一个密封金属盖,确保长期稳定性和可靠性。它们广泛应用于PDAs、GPS设备、PCMCIA卡及手持设备等需要高精度和低功耗的应用场景。

    技术参数


    - 尺寸: 7.0mm x 5.0mm x 1.2mm
    - 频率范围:
    - AT切割基频:6.0MHz 至 45.0MHz
    - AT切割三次谐波:30.0MHz 至 125.0MHz
    - 校准公差(25°C): ±5ppm(标准选项包括 ±10ppm、±20ppm 或 ±30ppm)
    - 温度稳定性:
    - -10°C 至 +60°C: ±5ppm
    - -20°C 至 +70°C: ±10ppm
    - -40°C 至 +90°C: ±15ppm
    - -55°C 至 +125°C: ±20ppm
    - 存储温度范围: -55°C 至 +105°C
    - 有效串联电阻: 参见表格
    - 并联电容(C0): 2pF 至 4pF 典型值,最大值为 7pF
    - 负载电容(CL): 系列或从 10pF 至 32pF(客户指定)
    - 老化率: 在 +25°C 下小于 ±3ppm/年
    - 驱动功率: 最大 100mW
    - 焊接方式: 10秒内最高温度 260°C,或者 180秒内最高温度 230°C

    产品特点和优势


    EURO QUARTZ MQ晶体 具有多项显著特点和优势,使其在市场上脱颖而出:
    - 尺寸小巧:仅为 7.0mm x 5.0mm x 1.2mm,适合紧凑设计。
    - 高精度:可生产到 ±10ppm 的紧公差,特别适用于电信应用。
    - 抗震抗振:具有高抗震和抗振性能。
    - 易于接地:整个晶体可被接地以减少电磁干扰(EMI)。
    - 宽温范围:能够在极端环境下稳定工作,从 -55°C 到 +125°C。

    应用案例和使用建议


    - PDAs 和 GPS 设备:对于这些设备来说,EURO QUARTZ MQ晶体 的小巧尺寸和高精度非常重要。
    - PCMCIA 卡:在有限的空间内提供可靠的时钟信号。
    - 手提设备:由于其坚固的设计和稳定性,非常适合便携式设备。
    使用建议:
    - 负载电容选择:根据应用需求仔细选择负载电容,以确保最佳的频率稳定性。
    - 焊接温度控制:在焊接过程中注意控制温度和时间,以避免损坏晶体。

    兼容性和支持


    - 封装:该产品有两种包装形式,分别为 4 引脚和 2 引脚。
    - 兼容性:可广泛应用于各种电路板设计中,支持不同尺寸和引脚数的 PCB。
    - 技术支持:供应商提供详细的安装指南和技术支持服务,确保客户在使用过程中得到充分的支持。

    常见问题与解决方案


    - 问题: 晶体未能正常启动
    - 解决方案: 检查焊接过程是否正确执行,确认焊接温度和时间。

    - 问题: 频率稳定性不佳
    - 解决方案: 确认使用的负载电容符合规格要求,必要时重新选择合适的电容。

    总结和推荐


    EURO QUARTZ MQ晶体 凭借其小巧的体积、高精度、良好的抗震能力和稳定的性能,在多种应用中表现出色。如果您正在寻找一款能够在复杂环境中提供可靠时钟信号的晶体,EURO QUARTZ MQ晶体 将是一个理想的选择。强烈推荐用于需要高精度和可靠性的消费电子产品中。

12.000MHZ MQ/30/30/-40+85/12PF参数

参数
频率容差 ±30ppm
等效串联电阻 50Ω
频率 12MHz
驱动电平 -
负载电容 12pF
频率稳定性 ±30ppm
长*宽*高 7mm*5mm*1.2mm
安装方式 贴片安装

12.000MHZ MQ/30/30/-40+85/12PF厂商介绍

EUROQUARTZ是一家专门从事石英产品制造和分销的公司。它的主要产品包括:

1. 石英砂:用于玻璃制造、铸造、滤料、建筑和水处理等领域。
2. 石英粉:用于涂料、塑料、橡胶、电子和陶瓷等行业。
3. 高纯石英:用于半导体、光电子和精密仪器等高科技领域。
4. 石英玻璃:用于实验室设备、医疗设备和高端照明产品。

EUROQUARTZ的优势在于:

- 质量控制:拥有严格的质量管理体系,确保产品符合国际标准。
- 技术创新:不断研发新技术,提升产品性能和应用范围。
- 客户服务:提供定制化服务,满足客户的特定需求。
- 全球网络:拥有广泛的全球分销网络,确保产品供应的稳定性和及时性。

EUROQUARTZ致力于为客户提供高质量的石英产品和解决方案,以满足不同行业的需求。

12.000MHZ MQ/30/30/-40+85/12PF数据手册

厂牌 PDF简要描述 下载
EUROQUARTZ 无源晶振 EUROQUARTZ 12.000MHZ MQ/30/30/-40+85/12PF 12.000MHZ MQ/30/30/-40+85/12PF数据手册

12.000MHZ MQ/30/30/-40+85/12PF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 14.0635
250+ ¥ 13.7661
500+ ¥ 13.4793
库存: 580
起订量: 15 增量: 0
交货地:
最小起订量为:1
合计: ¥ 14.06
