CF4016M00010001

产品分类: 无源晶振
产品描述: 16MHz±10ppm10pF
供应商型号: CF4016M00010001 SMD3225-4P
供应商: 云汉优选
标准整包数: 1

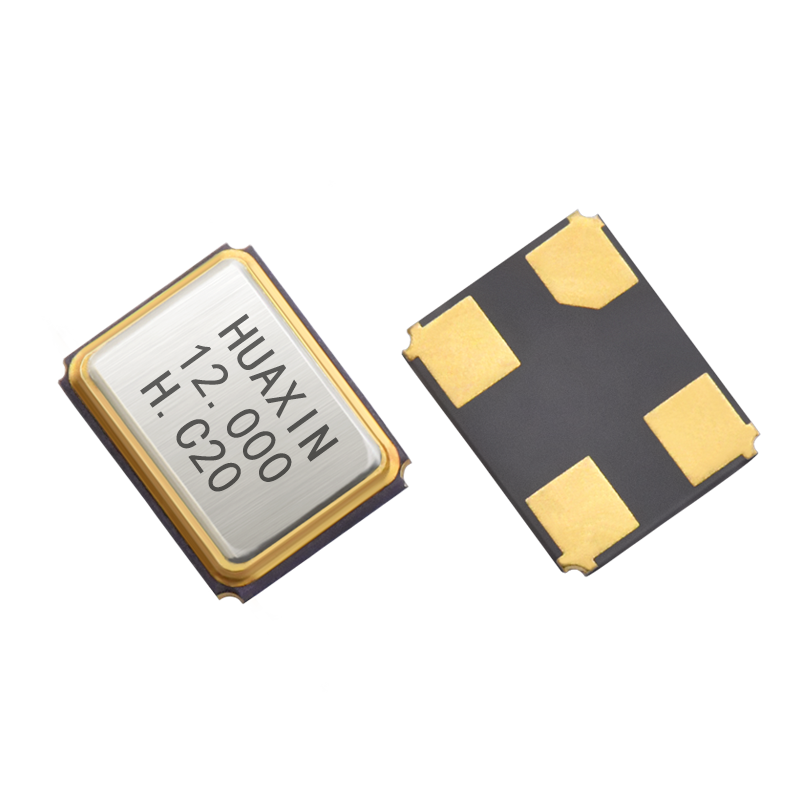

HUAXIN/华昕电子 无源晶振 CF4016M00010001

CF4016M00010001概述

    # 深圳市华昕电子有限公司电子元器件产品技术手册解析

    产品简介


    深圳市华昕电子有限公司生产的电子元器件型号为3225-4P,属于石英晶体系列。这类电子元器件的主要功能是作为电子设备中的核心振荡器,提供精确稳定的频率信号。其应用领域广泛,包括但不限于消费电子、通信设备、计算机外围设备及物联网模块等。

    技术参数


    | 项目 | 符号 | 电气特性规格(单位) | 备注 |
    ||
    | 标准频率 | F0 | 16.000 MHz
    | 震荡模式 Fundamental- AT-CUT
    | 负载电容 | CL | 10 pF
    | 频率偏差 -10 - 10 ppm | At 25℃±℃ |
    | 温度频差 -20 - 20 ppm
    | 工作温度 | TC | -30 - 85 ℃
    | 激励功率 | DL | 1 - 350 μW
    | 谐振电阻 | RR | ≤40 Ω
    | 静电容 | C0 | ≤3.0 pF
    | 绝缘电阻 | IR | ≥500 MΩ | At DC 100V |
    | 寄生衰减 | SPDB | ≤-3 dB | -1000ppm~6500ppm |
    | 老化率 ±2 ppm 1st year max
    | 储存温度范围 -55 - +125 ℃
    外形尺寸方面,此型号石英晶体的长度为16.000 mm,宽度为16.000 mm,高度为16.000 mm。其包装形式为防震包装,以确保运输过程中的安全性和完整性。

    产品特点和优势


    3225-4P型石英晶体以其高精度、低功耗和卓越的稳定性著称。在高频电子系统中,能够提供极其稳定的频率输出,确保设备运行的准确性和可靠性。此外,其优良的温度适应性和抗震性能使其非常适合恶劣的工作环境。

    应用案例和使用建议


    该产品广泛应用于手机、平板电脑、路由器等多种便携式电子设备中。例如,在移动通信领域,它作为无线信号处理的关键组件,保证了数据传输的稳定性和速度。为了充分发挥其效能,建议在设计电路时考虑最佳的匹配负载电容,并进行充分的温度补偿处理。

    兼容性和支持


    3225-4P型石英晶体与其他主流电子元器件具有良好的兼容性,可以无缝集成到现有的电子系统中。深圳市华昕电子有限公司提供了全面的技术支持和服务保障,包括但不限于样品试制、批量生产以及售后维护等服务。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 频率偏移过大 | 检查安装是否正确并调整电路参数 |
    | 设备启动困难 | 确保供电电压符合规定且无干扰 |
    | 寿命短 | 使用过程中注意避免过热 |

    总结和推荐


    总体而言,3225-4P型石英晶体是一款性能优异、适用范围广的产品,尤其适合对频率稳定性要求较高的应用场景。其出色的耐久性和兼容性进一步增强了其实用价值。因此,对于需要高性能晶体振荡器的应用场合,推荐选用这款产品。深圳市华昕电子有限公司凭借多年积累的专业知识和技术实力,无疑是一个值得信赖的选择。

CF4016M00010001参数

参数
频率稳定性 ±10ppm
频率容差 ±10ppm
等效串联电阻 60Ω~80Ω
频率 16MHz
驱动电平 -
负载电容 10pF
通用封装 SMD-3225-4P

CF4016M00010001厂商介绍

Huaxin公司是一家专注于高品质材料研发和生产的企业,其主营产品涵盖了多个领域,包括但不限于:

1. 高性能塑料:用于汽车、电子、建筑等行业,提供轻质、耐用的解决方案。
2. 特种橡胶:应用于密封件、轮胎、工业制品等领域,以确保产品的高性能和耐久性。
3. 先进复合材料:在****、体育器材、高端制造中发挥重要作用,以其轻质和高强度特性。
4. 环保材料:致力于可持续发展,提供可回收和生物降解的材料,适用于包装、消费品等。

Huaxin公司的优势在于:

- 技术创新:持续投入研发,拥有多项专利技术,推动材料科学的进步。
- 质量控制:严格的生产流程和质量管理体系,确保产品的一致性和可靠性。
- 客户定制:能够根据客户需求提供定制化解决方案,满足特定应用的需求。
- 全球网络:拥有广泛的国内外销售和服务网络,为客户提供便捷的支持和快速响应。

Huaxin公司以其卓越的产品和服务,在全球市场上赢得了良好的声誉,致力于为客户提供最优质的材料解决方案。

CF4016M00010001数据手册

厂牌 PDF简要描述 下载
HUAXIN/华昕电子 无源晶振 HUAXIN/华昕电子 CF4016M00010001 CF4016M00010001数据手册

CF4016M00010001封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
20+ ¥ 0.184
60+ ¥ 0.1808
100+ ¥ 0.176
3000+ ¥ 0.168
63000+ ¥ 0.1648
库存: 31852
起订量: 20 增量: 3000
交货地:
最小起订量为:20
合计: ¥ 3.68
直接购买
加入购物车
