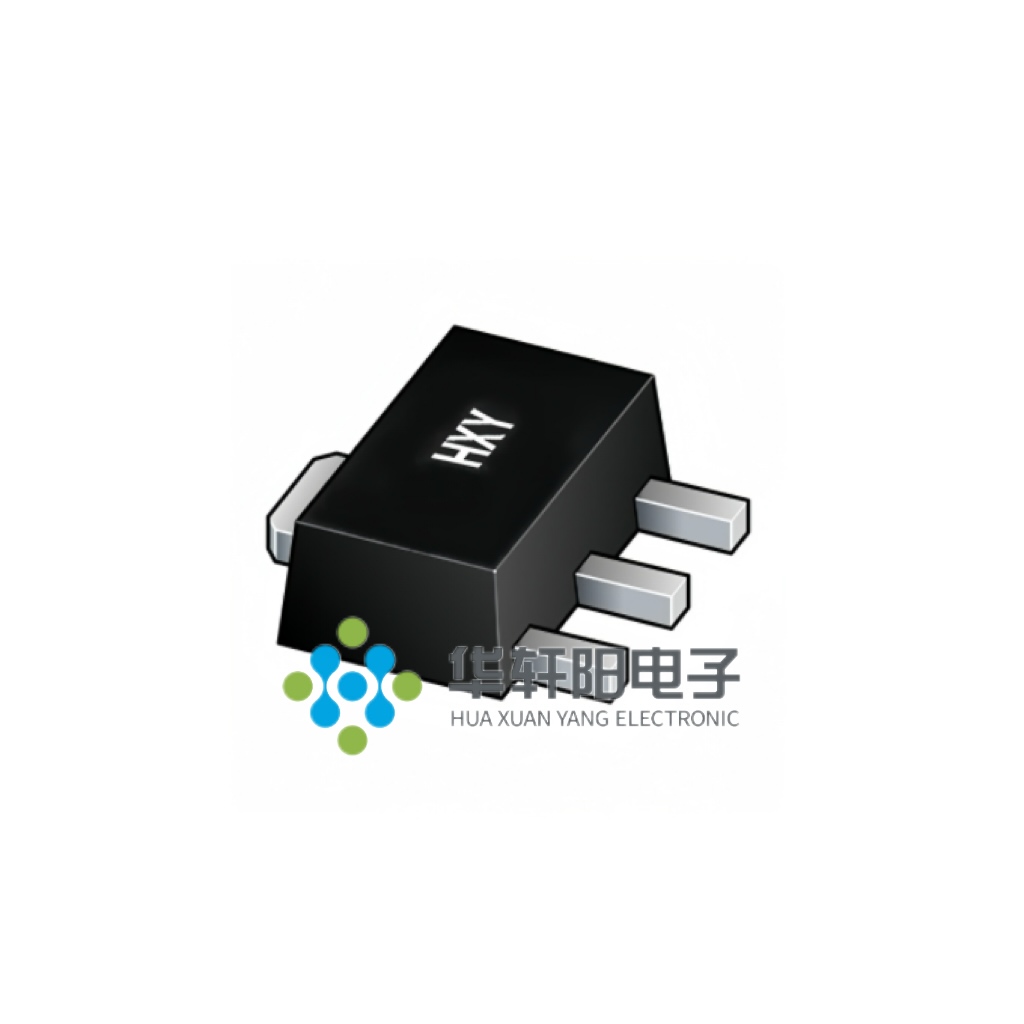

HT7533-40

产品分类: LDO稳压器
产品描述:
供应商型号: HT7533-40 SOT-23
供应商: 国内现货
标准整包数: 3000

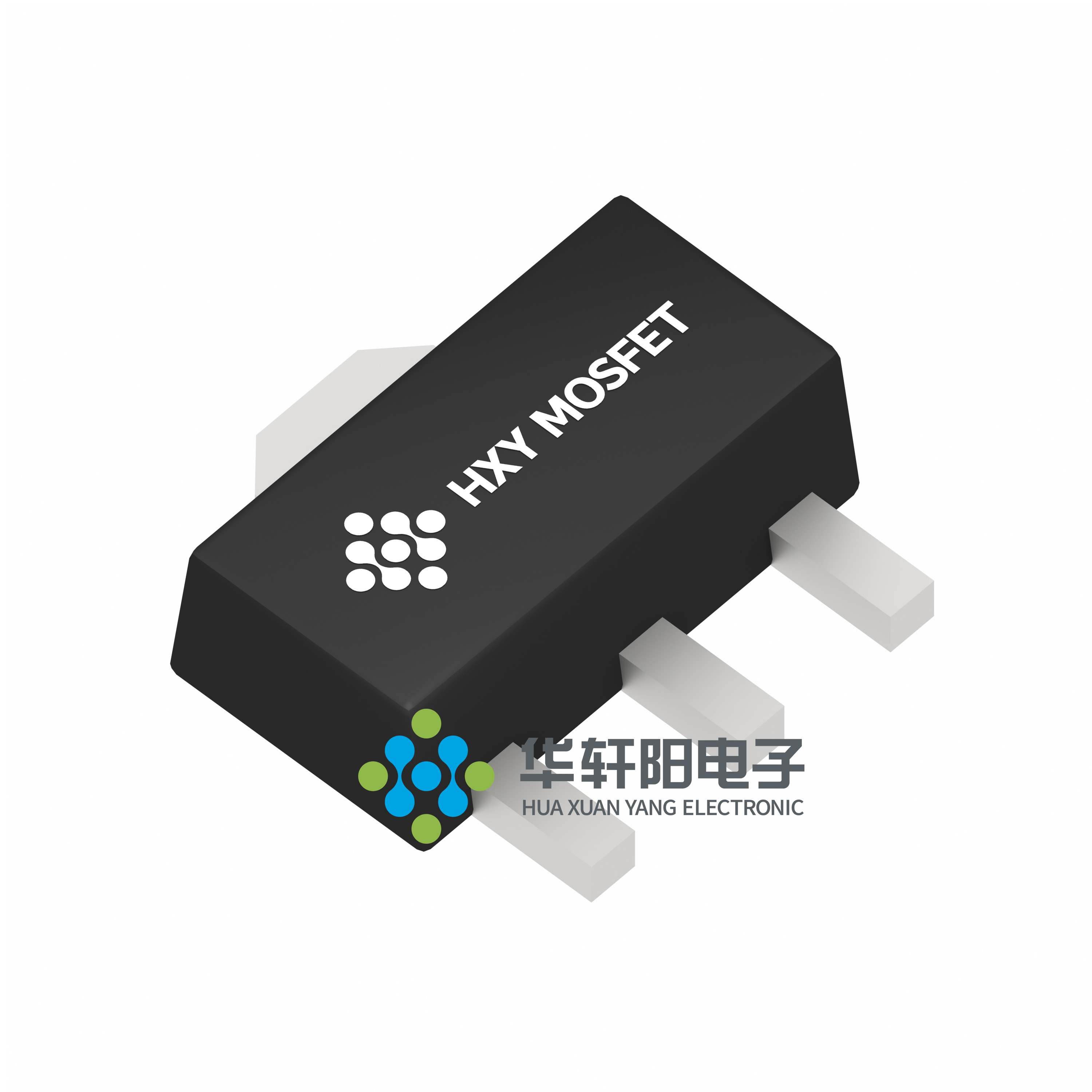

HXY MOSFET/深圳华轩阳电子 LDO稳压器 HT7533-40

HT7533-40概述

    # HT75xx-40 低压差线性稳压器技术手册

    产品简介


    HT75xx-40 是一款采用CMOS技术制造的低压差线性稳压器(LDO)。它能够在输入电压高达40V的情况下,提供最大100mA的输出电流。HT75xx-40支持多种固定的输出电压选项,范围从2.5V到5.0V。该产品适用于各种电子设备,尤其适合于电池供电设备、通信设备和音频/视频设备。其采用CMOS技术保证了低静态电流和低漏电流,使得在功耗敏感的应用中表现出色。

    技术参数


    主要参数
    - 输入电压范围:-0.3V 至 +36V
    - 工作环境温度:-40℃ 至 +85℃
    - 存储温度范围:-45℃ 至 +140℃
    - 最大输出电流:100mA
    - 输出电压精度:±2%
    - 输出电压选项:2.5V, 3.0V, 3.3V, 3.6V, 4.4V, 5.0V
    性能参数
    - 静态电流:2μA 至 3.0μA
    - 功耗(SOT23-3):0.2W
    - 功耗(SOT89):0.5W
    - 热阻(SOT23-3):500℃/W
    - 热阻(SOT89):200℃/W
    电气特性
    | 参数 | 测试条件 | 最小 | 典型 | 最大 | 单位 |
    |
    | VIN | 输入电压 | - | - | - | V |
    | VOUT | 输出电压 | - | - | - | V |
    | IOUT | 输出电流 | 70 | 100 | - | mA |
    | △VOUT | 负载调节率 | - | 25 | 60 | mV |
    | VDIF | Dropout电压 | - | 2 | 4 | mV |
    | ISS | 静态电流 | - | 2 | 3.0 | μA |

    产品特点和优势


    1. 低压差:低至2mV的Dropout电压使得HT75xx-40在低电压差下仍能稳定输出。
    2. 高稳定性:内置误差放大器确保输出电压在各种负载条件下的稳定性,精度可达±2%。
    3. 低功耗:静态电流仅为2μA,大大减少了电池供电设备的能耗。
    4. 宽泛的工作温度范围:-40℃ 至 +85℃ 的工作环境适应性强。
    5. 多种封装选项:提供SOT23-3、SOT89等多种封装,方便客户选择最适合的设计。

    应用案例和使用建议


    典型应用场景
    1. 电池供电设备:由于其低功耗和宽泛的工作温度范围,HT75xx-40非常适合用于便携式设备如手机、平板电脑等。
    2. 通信设备:通信模块需要稳定的电源供应,HT75xx-40能够提供干净、稳定的输出电压,满足通信设备的需求。
    3. 音频/视频设备:在音频/视频设备中,HT75xx-40能够减少噪音,提高音质和画质。
    使用建议
    1. 电路设计:确保输出到地的电容容量大于2.2μF,并且输入和输出电容容量为10μF。
    2. 电源管理:使用时应注意输入电压和输出电压与负载电流的关系,以防止IC内部功耗超出封装允许的最大值。

    兼容性和支持


    HT75xx-40系列提供了广泛的封装选择,包括SOT23-3和SOT89。这种灵活性使得它能够轻松集成到不同的电路设计中。厂家提供了详细的技术支持文档和应用指南,以帮助工程师快速上手并解决问题。

    常见问题与解决方案


    常见问题
    1. 功耗过高:如果发现功耗高于标准值,请检查电路设计是否合理,尤其是输入和输出电容的选择。
    2. 输出电压不稳定:请确保输入电压和负载电流在推荐范围内,并检查电路设计是否符合手册中的要求。
    解决方案
    1. 功耗过高:检查电容容量是否足够,重新计算功耗值。
    2. 输出电压不稳定:检查输入电压和负载电流是否在正常范围内,确认电容是否正确安装。

    总结和推荐


    HT75xx-40是一款出色的低压差线性稳压器,凭借其低压差、低静态电流和高稳定性等特点,在各类电池供电设备、通信设备及音频/视频设备中表现优异。该产品在设计时考虑到了低功耗和高可靠性,适用于各种环境条件,是电子工程师的理想选择。强烈推荐在设计要求高性能、高可靠性的电源管理模块时选用HT75xx-40。

HT7533-40参数

参数
最大输入电压 -
输出类型 -
线路调节 -
负载调节 -
极性 -
纹波抑制-PSRR -
最大压差@电流 -
Iq-静态电流 -
最小输入电压 -
最大输出电压 -
稳压器数量 -
最小输出电压 -
输出电流 -
通用封装 SOT-23

HT7533-40厂商介绍

HXY MOSFET公司是一家专业从事MOSFET(金属氧化物半导体场效应晶体管)研发、生产和销售的企业。公司主营产品包括N沟道和P沟道MOSFET,这些产品广泛应用于以下领域:

1. 电源管理:用于电源转换、电压调节和电源保护。
2. 消费电子:在智能手机、平板电脑等设备中用于功率放大和信号处理。
3. 工业控制:在自动化设备和电机驱动中实现精确控制。
4. 汽车电子:在电动汽车和混合动力汽车中用于电池管理、电机控制等。

HXY MOSFET的优势在于:

- 高性能:提供高效率、低功耗的解决方案。
- 可靠性:严格的质量控制确保产品的长期稳定性。
- 定制服务:根据客户需求提供定制化的MOSFET解决方案。
- 技术支持:提供专业的技术支持和应用指导,帮助客户优化设计。

HXY MOSFET公司致力于为客户提供高质量的产品和服务,以满足不断变化的市场需求。

HT7533-40数据手册

厂牌 PDF简要描述 下载
HXY MOSFET/深圳华轩阳电子 LDO稳压器 HXY MOSFET/深圳华轩阳电子 HT7533-40 HT7533-40数据手册

HT7533-40封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ ¥ 0.1836
9000+ ¥ 0.1805
15000+ ¥ 0.176
库存: 720000
起订量: 3000 增量: 3000
交货地:
最小起订量为:3000
合计: ¥ 550.8
