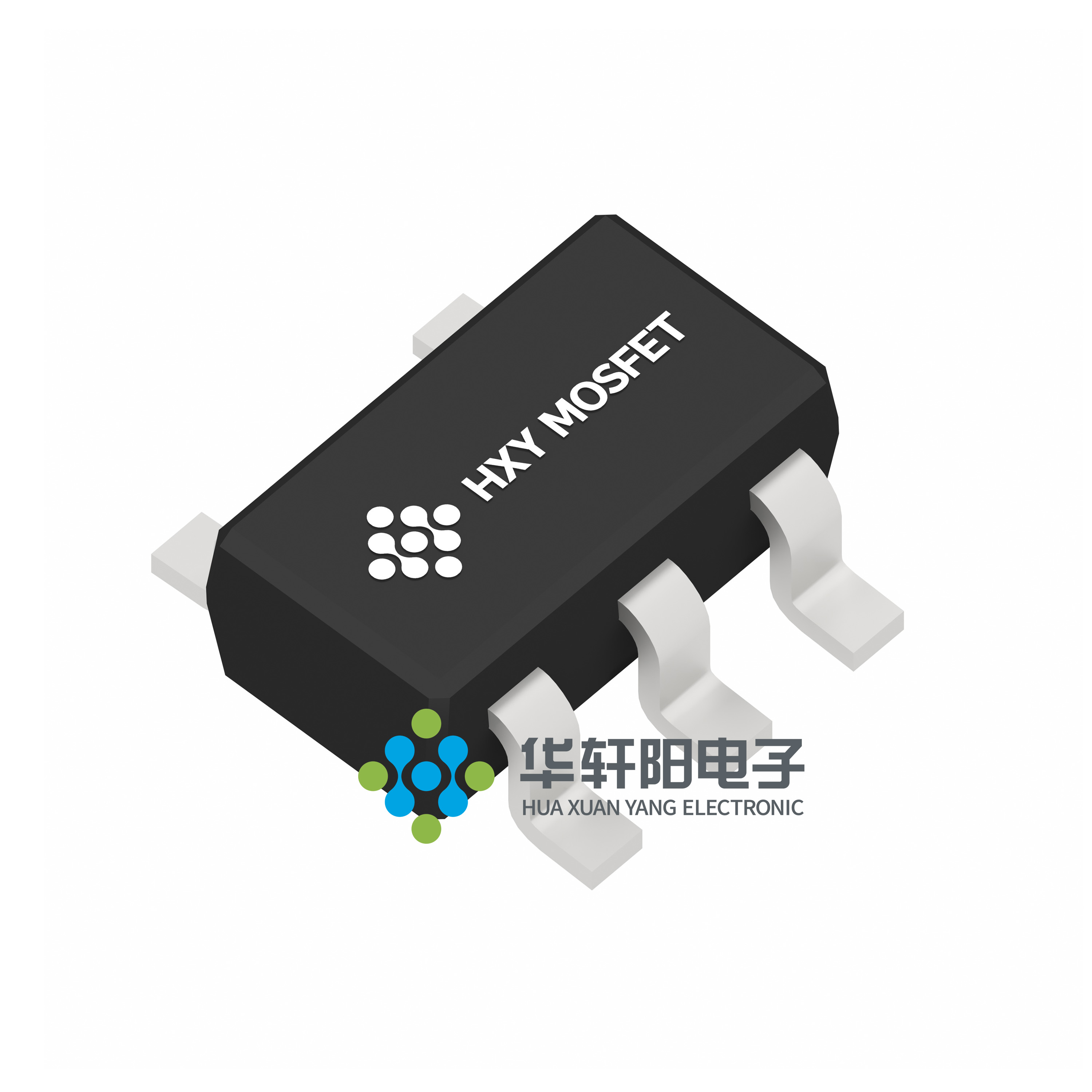

HLP2985AIM5X-5.0

产品分类: LDO稳压器
产品描述:
供应商型号: HLP2985AIM5X-5.0 SOT-23-5L
供应商: 国内现货
标准整包数: 3000
HXY MOSFET/深圳华轩阳电子 LDO稳压器 HLP2985AIM5X-5.0

HLP2985AIM5X-5.0概述

    # HLP2985AIM5X-5.0 LDO 线性稳压器技术手册

    产品简介


    HLP2985AIM5X-5.0 是一款由华宣阳电子有限公司生产的高性能 LDO(Low Dropout)线性稳压器。它具有高精度、低噪声、低压差的特点,适用于消费类和工业设备供电,特别是在开关电源后级稳压和驱动控制器等应用场合。该稳压器的输入电压范围为2.5V至16V,输出电压为3.3V,具有±2%的输出电压精度。

    技术参数


    工作参数
    - 输入电压范围:2.5V 至 16V
    - 最大输出电流:150mA
    - 输出电压精度:±2%
    - 输出电压:3.3V
    - 低压差:104mV(@IOUT = 100mA)
    - 低静态功耗:65μA(典型值)
    - 电源调整率:30mV(典型值)
    - 温度稳定性:≤0.5%
    - 热关断保护:164℃
    电气特性
    - 绝对最大额定值
    - 输入电压(VIN):16V
    - 输出电流(IOUT):200mA
    - 输出电压(VOUT):Vss-0.3V 至 VIN +0.3V
    - 使能电压(VCE):Vss-0.3V 至 VIN +0.3V
    - PD:250mW
    - 工作温度范围(TOPR):-40℃ 至 +125℃
    - 存储温度范围(TSTG):-40℃ 至 +150℃
    - 焊接温度:260℃,4秒

    产品特点和优势


    HLP2985AIM5X-5.0 的显著特点是其高压差能力和极低的静态功耗,这使得它能够在电池供电设备中表现出色。此外,其内置的过流过热保护机制进一步提升了其可靠性。该稳压器具备快速动态响应能力,确保在负载变化时提供稳定的输出电压。

    应用案例和使用建议


    典型应用
    HLP2985AIM5X-5.0 可以应用于各种设备供电,如消费电子产品、工业设备、开关电源后级稳压等。图1展示了其典型应用电路,显示了如何通过电容和其他组件来构建一个稳定的供电系统。
    使用建议
    - 输入电容选择:建议选用10uF的钽电容,以兼容大多数设备。
    - 输出电容选择:输出电容必须考虑容值和ESR(等效串联电阻)。HLP2985AIM5X-5.0 使用的钽电容容值最小为10uF,ESR阻值应小于0.5Ω。
    - 负载线性度:为保证最佳的负载线性度,负载应直接连接到输出端和地端,避免通过额外的阻抗。

    兼容性和支持


    HLP2985AIM5X-5.0 采用SOT-23-5L封装,尺寸紧凑,易于安装。华宣阳电子有限公司提供了详尽的技术支持文档,并承诺在设备设计和应用过程中提供必要的帮助。

    常见问题与解决方案


    常见问题
    1. 电压波动
    - 解决方案:检查输入电压和输出电容是否符合规范要求,必要时更换电容。
    2. 输出电流不足
    - 解决方案:确认负载是否超出最大输出电流限制,确保负载在规定范围内。
    3. 温度过高
    - 解决方案:检查散热是否良好,必要时增加散热片或降低负载电流。

    总结和推荐


    总体而言,HLP2985AIM5X-5.0 是一款高性能的LDO线性稳压器,具有高压差、低静态功耗和内置保护机制等显著优势。其在多种应用场景中表现出色,尤其是需要稳定供电的设备。建议在需要高精度稳压的应用中使用此产品。

HLP2985AIM5X-5.0参数

参数
Iq-静态电流 -
极性 -
负载调节 -
最小输出电压 -
线路调节 -
最大输入电压 -
输出类型 -
最大输出电压 -
输出电流 -
最小输入电压 -
纹波抑制-PSRR -
最大压差@电流 -
稳压器数量 -

HLP2985AIM5X-5.0厂商介绍

HXY MOSFET公司是一家专业从事MOSFET(金属氧化物半导体场效应晶体管)研发、生产和销售的企业。公司主营产品包括N沟道和P沟道MOSFET,这些产品广泛应用于以下领域:

1. 电源管理:用于电源转换、电压调节和电源保护。
2. 消费电子:在智能手机、平板电脑等设备中用于功率放大和信号处理。
3. 工业控制:在自动化设备和电机驱动中实现精确控制。
4. 汽车电子:在电动汽车和混合动力汽车中用于电池管理、电机控制等。

HXY MOSFET的优势在于:

- 高性能:提供高效率、低功耗的解决方案。
- 可靠性:严格的质量控制确保产品的长期稳定性。
- 定制服务:根据客户需求提供定制化的MOSFET解决方案。
- 技术支持:提供专业的技术支持和应用指导,帮助客户优化设计。

HXY MOSFET公司致力于为客户提供高质量的产品和服务,以满足不断变化的市场需求。
