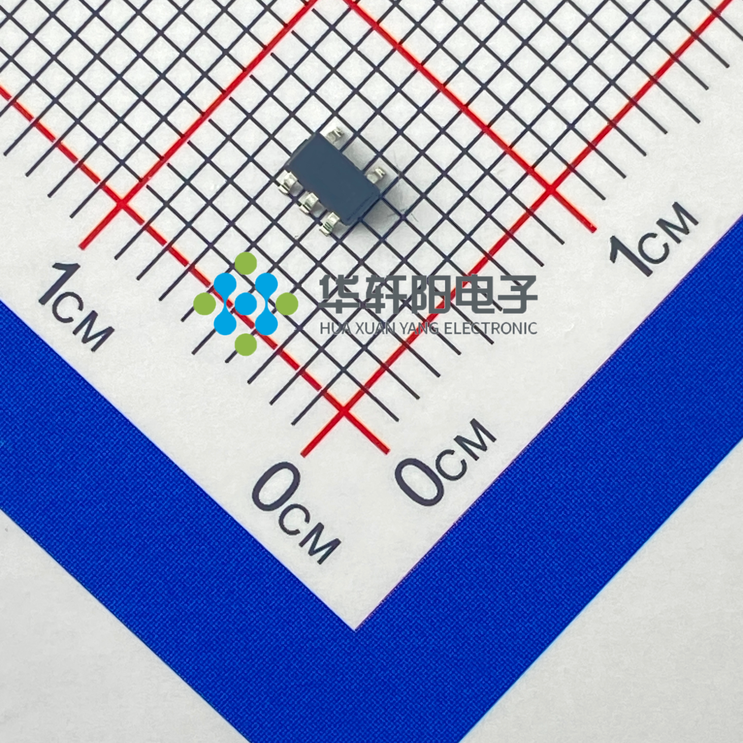

HLP2992IM5X-5.0/NOPB

产品分类: LDO稳压器
产品描述:
供应商型号: HLP2992IM5X-5.0/NOPB SOT-23-5L
供应商: 国内现货
标准整包数: 3000
HXY MOSFET/深圳华轩阳电子 LDO稳压器 HLP2992IM5X-5.0/NOPB

HLP2992IM5X-5.0/NOPB概述

    HLP2992IM5X LDO Dropout Linear Regulator 技术手册解析

    产品简介


    HLP2992IM5X 是一款低电压差线性稳压器(LDO),隶属于 LP2992IM5X 系列。它具备宽输入电压范围(3.0V 至 16V)、低电压差、低功耗以及小尺寸封装的特点。主要功能包括稳压输出和保护电路,适用于电池供电设备、通信设备、音频/视频设备、智能电池包以及烟雾探测器等多种应用场合。

    技术参数


    - 输入电压范围: 3.0V 至 16V
    - 输出电压精度: ±2%
    - 输出电压范围: 3.0V 至 5.0V
    - 输出电流: 最大 250mA
    - 静态电流: 8.0μA(空载)
    - 温度系数: 100 ppm/℃
    - 负载调节: ±25mV(1mA ≤ IOUT ≤ 50mA)
    - 线性调节: ±0.2%/V(VOUT+1.0V ≤ VIN ≤ 16V,IOUT=1mA)
    - 过压保护: 内置保护电路
    - 工作温度范围: -30℃ 至 +85℃

    产品特点和优势


    HLP2992IM5X 具有以下独特功能和优势:
    - 低功耗:静态电流仅为 8.0μA,显著降低了系统待机功耗。
    - 低电压差:输出电压范围 3.0V 至 5.0V,电压差低至 30mV。
    - 低温度系数:温漂为 100 ppm/℃,保证了输出电压的稳定性。
    - 内置保护电路:提供过流和过压保护,有效延长系统寿命。
    - 小型封装:采用 SOT-23-5L 封装,适合空间受限的应用场合。

    应用案例和使用建议


    HLP2992IM5X 的典型应用包括:
    - 电池供电设备: 如智能手机和平板电脑。
    - 通信设备: 无线路由器和调制解调器。
    - 音频/视频设备: 智能电视和音响系统。
    - 智能电池包: 笔记本电脑电池管理系统。
    - 烟雾探测器: 火灾报警系统中的电源管理。
    使用建议:
    - 在设计电路时,确保输入电压不超过 16V,以防止过压损坏。
    - 使用低 ESR 陶瓷电容作为输出电容,以提高稳定性。
    - 在高电流应用中,注意散热,避免因过热导致的性能下降。

    兼容性和支持


    HLP2992IM5X 与多种设备兼容,适用于广泛的系统设计。华轩阳电子有限公司提供详尽的技术支持,包括应用指南、样品和样品测试服务。此外,用户还可以通过官方网站获取最新的技术文档和更新信息。

    常见问题与解决方案


    - 问题: 输出电压不稳定。
    - 解决方案: 检查输入电压是否在允许范围内,确保输出电容符合规格要求。
    - 问题: 设备发热严重。
    - 解决方案: 添加散热片,确保良好的散热条件。
    - 问题: 过载时输出电压下降。
    - 解决方案: 检查电路是否有短路情况,确认电流限制设置合理。

    总结和推荐


    HLP2992IM5X 是一款高性能的低电压差线性稳压器,以其低功耗、低电压差和高输出电流等特点,在电池供电设备和其他对功耗有严格要求的应用中表现出色。推荐用于需要高效稳定电源管理的应用场景。总体而言,HLP2992IM5X 是一款值得信赖的产品,能够为用户带来可靠的性能和高效的解决方案。

HLP2992IM5X-5.0/NOPB参数

参数
最大输出电压 -
负载调节 -
输出类型 -
最大压差@电流 -
稳压器数量 -
最大输入电压 -
输出电流 -
纹波抑制-PSRR -
线路调节 -
最小输出电压 -
极性 -
Iq-静态电流 -
最小输入电压 -

HLP2992IM5X-5.0/NOPB厂商介绍

HXY MOSFET公司是一家专业从事MOSFET(金属氧化物半导体场效应晶体管)研发、生产和销售的企业。公司主营产品包括N沟道和P沟道MOSFET,这些产品广泛应用于以下领域:

1. 电源管理:用于电源转换、电压调节和电源保护。
2. 消费电子:在智能手机、平板电脑等设备中用于功率放大和信号处理。
3. 工业控制:在自动化设备和电机驱动中实现精确控制。
4. 汽车电子:在电动汽车和混合动力汽车中用于电池管理、电机控制等。

HXY MOSFET的优势在于:

- 高性能:提供高效率、低功耗的解决方案。
- 可靠性:严格的质量控制确保产品的长期稳定性。
- 定制服务:根据客户需求提供定制化的MOSFET解决方案。
- 技术支持:提供专业的技术支持和应用指导,帮助客户优化设计。

HXY MOSFET公司致力于为客户提供高质量的产品和服务,以满足不断变化的市场需求。

HLP2992IM5X-5.0/NOPB数据手册

厂牌 PDF简要描述 下载
HXY MOSFET/深圳华轩阳电子 LDO稳压器 HXY MOSFET/深圳华轩阳电子 HLP2992IM5X-5.0/NOPB HLP2992IM5X-5.0/NOPB数据手册

HLP2992IM5X-5.0/NOPB封装设计

查看详情并下载
Symbol
Footprint
3D Model
