HLM337IMP/NOPB

产品分类: LDO稳压器
产品描述:
供应商型号: HLM337IMP/NOPB SOT-223
供应商: 云汉优选
标准整包数: 1000

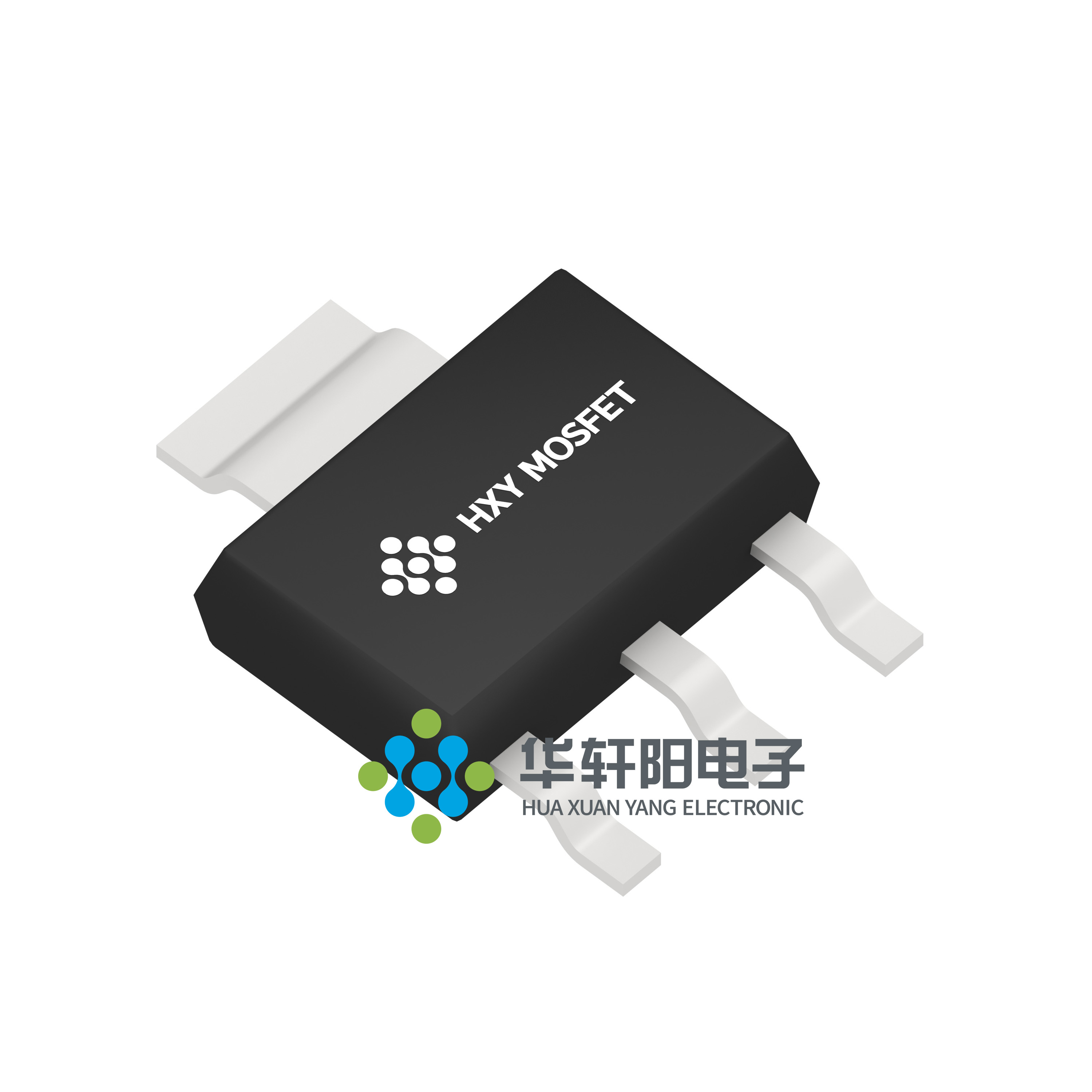

HXY MOSFET/深圳华轩阳电子 LDO稳压器 HLM337IMP/NOPB

HLM337IMP/NOPB概述

    # 产品概述

    产品简介


    HLM337 是一款可调三端负电压调节器,能提供高达 -1.5 A 的输出电流,适用于从 -1.25 V 到 -37 V 的输出电压范围。它只需要两个外部电阻来设置输出电压和一个输出电容器进行频率补偿。这种设计优化了调节性能并降低了热瞬态效应。此外,HLM337 具有内部过流限制、热关断及安全区补偿功能,几乎可以在任何负载下正常工作,具有出色的可靠性。
    应用领域
    HLM337 广泛应用于工业电源供应系统、工厂自动化系统、楼宇自动化系统、可编程逻辑控制器(PLC)系统、仪器仪表、网络等领域。具体应用场景包括:
    - 工业电源供应系统
    - 工厂自动化系统
    - 楼宇自动化系统
    - 可编程逻辑控制器(PLC)系统
    - 仪器仪表
    - 网络设备

    技术参数


    以下是 HLM337 的关键技术参数和性能指标:
    - 输出电流:1.5 A(最大)
    - 线性调节率:0.01%/V(典型值)
    - 负载调节率:0.3%(典型值)
    - 电源抑制比:77 dB
    - 温度系数:50 ppm/°C
    - 热保护:过载热保护
    - 内部短路限流保护
    封装信息
    - 封装类型:SOT-223、TO-220H
    - 最大输入输出电压差:40 V
    - 功耗:内部限制
    - 工作温度范围:0°C 至 +125°C
    - 存储温度范围:-65°C 至 +125°C

    产品特点和优势


    HLM337 具有以下显著特点和优势:
    - 高输出电流能力:能够提供 1.5 A 的稳定输出电流。
    - 优秀的调节性能:低线性调节率和负载调节率确保了高精度输出。
    - 强大的保护机制:内部电流限制、热关断和安全区补偿,保证了设备的可靠性。
    - 宽广的应用范围:适用于多种工业和商业应用场景。

    应用案例和使用建议


    应用案例
    - 在工业电源供应系统中,HLM337 可以用于为大型设备提供稳定的负电压电源。
    - 在工厂自动化系统中,HLM337 有助于实现高效的数据处理和控制。
    - 在楼宇自动化系统中,HLM337 可以用于各种传感器和执行器的电源管理。
    使用建议
    - 在使用过程中,确保外部电阻和电容正确配置,以获得所需的输出电压。
    - 在高温环境下使用时,注意散热措施,避免因过热导致的性能下降。
    - 注意遵循制造商的安全指南,以确保设备和操作员的安全。

    兼容性和支持


    HLM337 与其他常见的电子元器件和设备具有良好的兼容性。制造商提供了全面的技术支持和售后服务,确保用户在使用过程中能够得到及时的帮助。

    常见问题与解决方案


    问题1:如何设置输出电压?
    解决办法:通过调整两个外部电阻来设置所需的输出电压。具体公式如下:
    \[ V{\text{OUT}} = -1.25 \times \left(1 + \frac{R2}{120}\right) \]
    问题2:如何提高电源抑制比?
    解决办法:增加一个容量为 10 µF 的电容器(CADJ)连接到调整引脚和地之间,可以提高电源抑制比。

    总结和推荐


    综上所述,HLM337 是一款高性能、多功能且易于使用的可调三端负电压调节器。它的高输出电流能力、优秀的调节性能和强大的保护机制使其成为工业和商业应用的理想选择。我们强烈推荐 HLM337 在需要稳定负电压电源的应用中使用。

HLM337IMP/NOPB参数

参数
稳压器数量 -
最大输入电压 -
输出类型 -
纹波抑制-PSRR -
极性 -
最大压差@电流 -
输出电流 -
线路调节 -
Iq-静态电流 -
最大输出电压 -
负载调节 -
最小输入电压 -
最小输出电压 -

HLM337IMP/NOPB厂商介绍

HXY MOSFET公司是一家专业从事MOSFET(金属氧化物半导体场效应晶体管)研发、生产和销售的企业。公司主营产品包括N沟道和P沟道MOSFET,这些产品广泛应用于以下领域:

1. 电源管理:用于电源转换、电压调节和电源保护。
2. 消费电子:在智能手机、平板电脑等设备中用于功率放大和信号处理。
3. 工业控制:在自动化设备和电机驱动中实现精确控制。
4. 汽车电子:在电动汽车和混合动力汽车中用于电池管理、电机控制等。

HXY MOSFET的优势在于:

- 高性能:提供高效率、低功耗的解决方案。
- 可靠性:严格的质量控制确保产品的长期稳定性。
- 定制服务:根据客户需求提供定制化的MOSFET解决方案。
- 技术支持:提供专业的技术支持和应用指导,帮助客户优化设计。

HXY MOSFET公司致力于为客户提供高质量的产品和服务,以满足不断变化的市场需求。

HLM337IMP/NOPB数据手册

厂牌 PDF简要描述 下载
HXY MOSFET/深圳华轩阳电子 LDO稳压器 HXY MOSFET/深圳华轩阳电子 HLM337IMP/NOPB HLM337IMP/NOPB数据手册

HLM337IMP/NOPB封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 3.0132
3000+ ¥ 2.963
5000+ ¥ 2.8877
库存: 300000
起订量: 1000 增量: 1000
交货地:
最小起订量为:1000
合计: ¥ 3013.2
