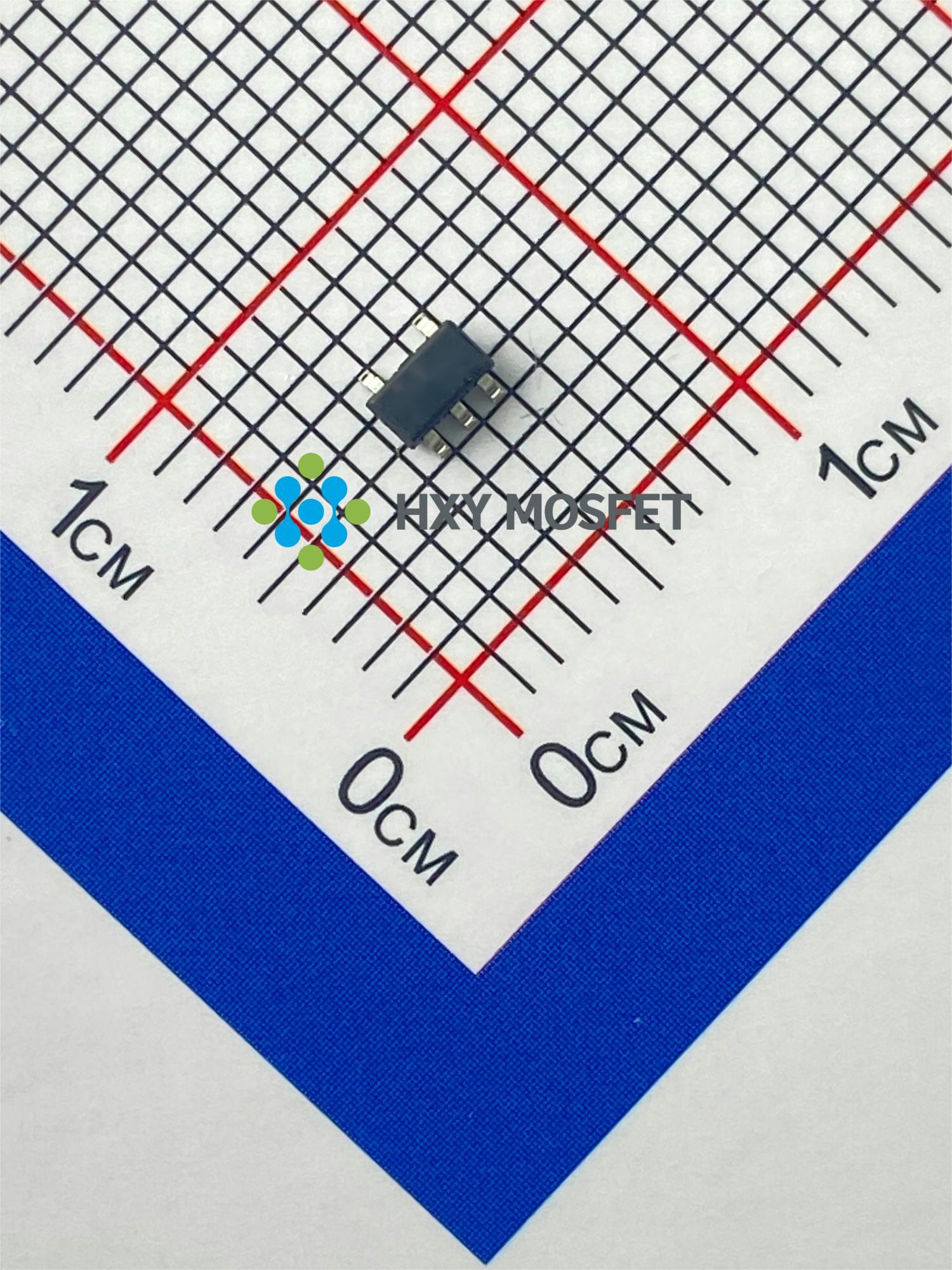

LP2985A-33DBVR

产品分类: LDO稳压器
产品描述: 描述: 这款LDO线性稳压器采用小型SOT-23-5L封装,提供精确的3.3V输出电压(Vout)和0.15A电流(Iout),具有出色的电源转换效率。支持最大输入电压16V(Vin(Max)),适用于低功耗电子设备,以小巧尺寸实现高效、稳定的电源管理方案。
供应商型号: LP2985A-33DBVR SOT-23-5L
供应商: 国内现货
标准整包数: 3000
HXY MOSFET/深圳华轩阳电子 LDO稳压器 LP2985A-33DBVR

LP2985A-33DBVR概述

    LP2985A LDO 线性稳压器技术手册

    1. 产品简介


    LP2985A 是一款高精度、低噪声、低压差且具有全面保护功能的 LDO(Low Dropout)线性稳压器。其主要特点包括:
    - 最大输出电流:150mA
    - 低压差:104mV @ IOUT = 100mA
    - 工作电压范围:2.5V 至 16V
    - 输出电压精度:±2%
    - 低静态功耗:65μA(典型值)
    - 电源调整率:30mV(典型值)
    - 温度稳定性:≤0.5%
    - 热关断保护:164℃

    2. 技术参数


    | 参数 | 符号 | 最小值 | 典型值 | 最大值 | 单位 |
    |
    | 输出电压 | VOUT(E)
    | 测试条件 IOUT=1mA, VIN=5V, VCE=1.6V |
    | 最小值 0.975 V |
    | 最大值 1.025 V |
    | 最大输出电流 | IOUT(max) 150 | mA |
    | 负载稳定度 | ∆VOUT 8 mV |
    | 输入稳定度 | ∆VOUT/(∆VIN •VOUT) 0.39 %/V |
    | 跌落压差 | Vdrop1 30 | mV |
    Vdrop2 310 | mV |
    | 静态电流 | ISS1 50 | μA |
    ISS2 1 | μA |
    | CE 输入电压 | VCEH | 0.3VIN VIN | V |
    VCEL | 0 0.5 | V |
    | CE 输入电流 | ICE | μA |
    | 纹波抑制比 | PSRR 40 dB |
    | 输出电压温度系数 | ∆VOUT/(∆Ta •VOUT) ±270 ppm/℃ |

    3. 产品特点和优势


    LP2985A LDO 线性稳压器的主要特点是其高精度、低噪声和低压差。这些特性使其适用于消费类和工业设备的供电系统、开关电源的后级稳压以及驱动控制器等应用场景。其独特的亮点在于:
    - 高精度输出:±2% 的输出电压精度,确保了稳定的电力供应。
    - 低静态功耗:65μA 的典型值,适合电池供电的应用。
    - 低压差:在满载情况下,只有 104mV 的低压差,非常适合电池供电的设备。
    - 全面的保护机制:包括过流、过热保护及热关断保护,确保设备的安全运行。

    4. 应用案例和使用建议


    应用案例:
    - 消费类设备(如便携式电子设备、智能手表等)
    - 工业设备(如自动化控制设备、仪器仪表等)
    - 开关电源的后级稳压
    使用建议:
    1. 输入电容的选择:建议选用 10μF 的钽电容,以确保系统的稳定性和可靠性。
    2. 输出电容的选择:输出电容对系统的稳定性至关重要,建议选用 10μF 且 ESR 小于 0.5Ω 的电容。
    3. 负载线性度:为了获得最佳的负载线性度,负载应直接连接在输出和地之间,以减少负载电阻的影响。

    5. 兼容性和支持


    LP2985A 可以与多种电子元器件和设备兼容,具体兼容性请参考手册中的详细说明。华轩阳电子提供详尽的技术支持和售后服务,确保客户在使用过程中遇到的问题能够得到及时有效的解决。

    6. 常见问题与解决方案


    1. 问题:输出电压不稳定
    - 解决方案:检查输入电容和输出电容是否符合要求,尤其是电容的容值和 ESR。

    2. 问题:设备在高温环境下无法正常工作
    - 解决方案:确认设备的工作温度范围,并确保散热设计满足要求。
    3. 问题:设备功耗过高
    - 解决方案:检查系统中的电流消耗情况,减少不必要的功耗。

    7. 总结和推荐


    LP2985A LDO 线性稳压器以其高精度、低噪声和低压差等特点,使其在多个应用领域表现出色。它的全面保护机制和优秀的温度稳定性使其成为工业和消费电子设备的理想选择。强烈推荐在需要高可靠性和高性能的电子设备中使用 LP2985A。
    以上是对 LP2985A LDO 线性稳压器的详细介绍,希望能帮助您更好地了解并使用这款高效稳定的稳压器。

LP2985A-33DBVR参数

参数
最小输入电压 1.8V
负载调节 -
最小输出电压 -
输出类型 fixed
最大压差@电流 310mV
稳压器数量 -
极性 -
线路调节 -
纹波抑制-PSRR 40dB
Iq-静态电流 50μA
最大输出电压 -
输出电流 150mA
最大输入电压 16V
通用封装 SOT-23-5L

LP2985A-33DBVR厂商介绍

HXY MOSFET公司是一家专业从事MOSFET(金属氧化物半导体场效应晶体管)研发、生产和销售的企业。公司主营产品包括N沟道和P沟道MOSFET,这些产品广泛应用于以下领域:

1. 电源管理:用于电源转换、电压调节和电源保护。
2. 消费电子:在智能手机、平板电脑等设备中用于功率放大和信号处理。
3. 工业控制:在自动化设备和电机驱动中实现精确控制。
4. 汽车电子:在电动汽车和混合动力汽车中用于电池管理、电机控制等。

HXY MOSFET的优势在于:

- 高性能:提供高效率、低功耗的解决方案。
- 可靠性:严格的质量控制确保产品的长期稳定性。
- 定制服务:根据客户需求提供定制化的MOSFET解决方案。
- 技术支持:提供专业的技术支持和应用指导,帮助客户优化设计。

HXY MOSFET公司致力于为客户提供高质量的产品和服务,以满足不断变化的市场需求。

LP2985A-33DBVR数据手册

厂牌 PDF简要描述 下载
HXY MOSFET/深圳华轩阳电子 LDO稳压器 HXY MOSFET/深圳华轩阳电子 LP2985A-33DBVR LP2985A-33DBVR数据手册

LP2985A-33DBVR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ ¥ 0.4241
9000+ ¥ 0.417
15000+ ¥ 0.4064
库存: 300000
起订量: 3000 增量: 3000
交货地:
最小起订量为:3000
合计: ¥ 1272.3
