7812

产品分类: LDO稳压器

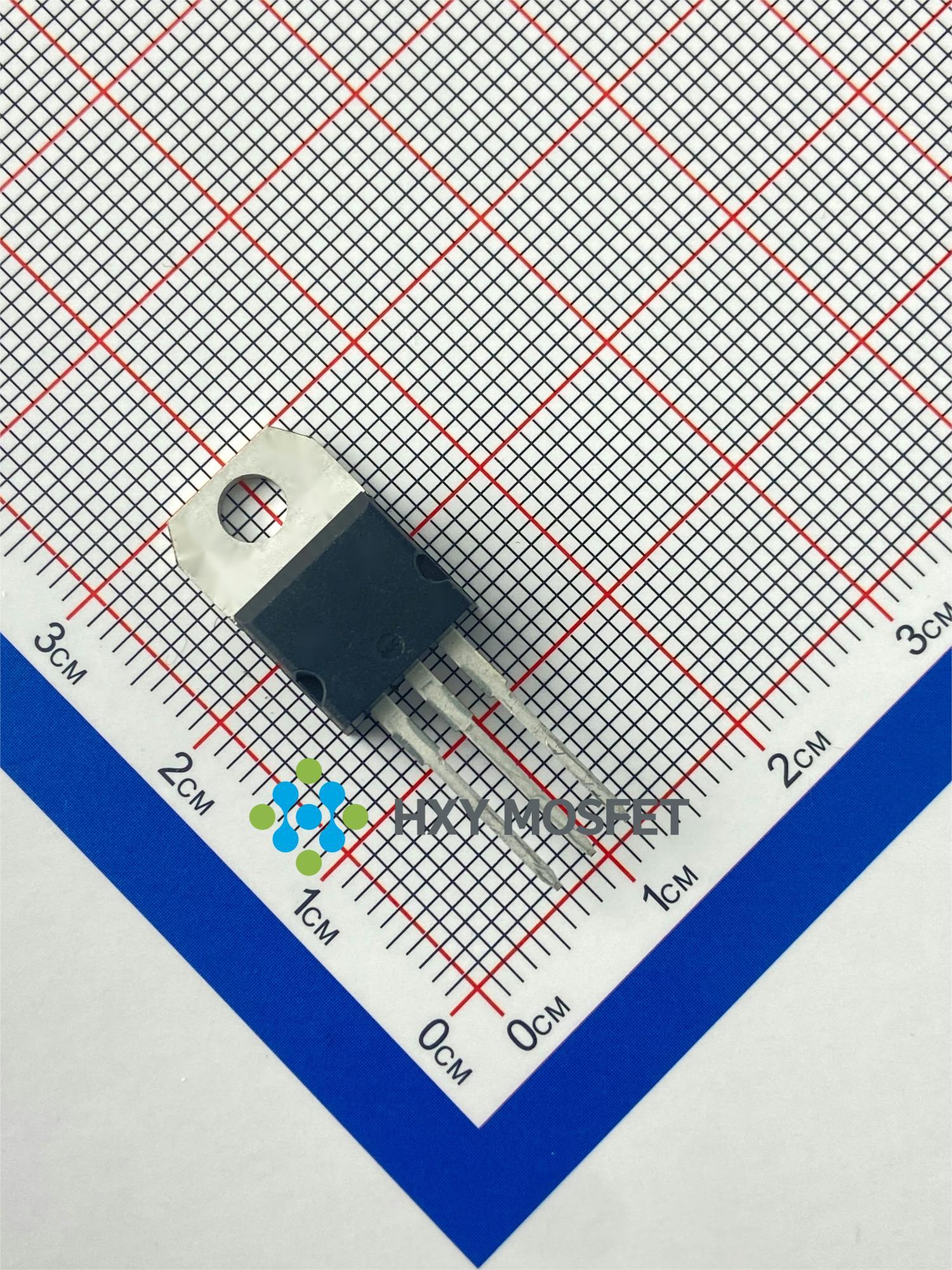

产品描述: 描述: 该款TO-220封装LDO线性稳压器,专为高功率应用设计,提供稳定的12V输出电压(Vout)和高达1A的电流(Iout),适用于各类中高功耗设备。支持最大35V输入电压(Vin(Max)),确保在宽电压范围内实现高效、可靠的电源转换,是工业级电子系统理想的稳压解决方案。
供应商型号: 7812 TO-220S
供应商: 云汉优选
标准整包数: 50

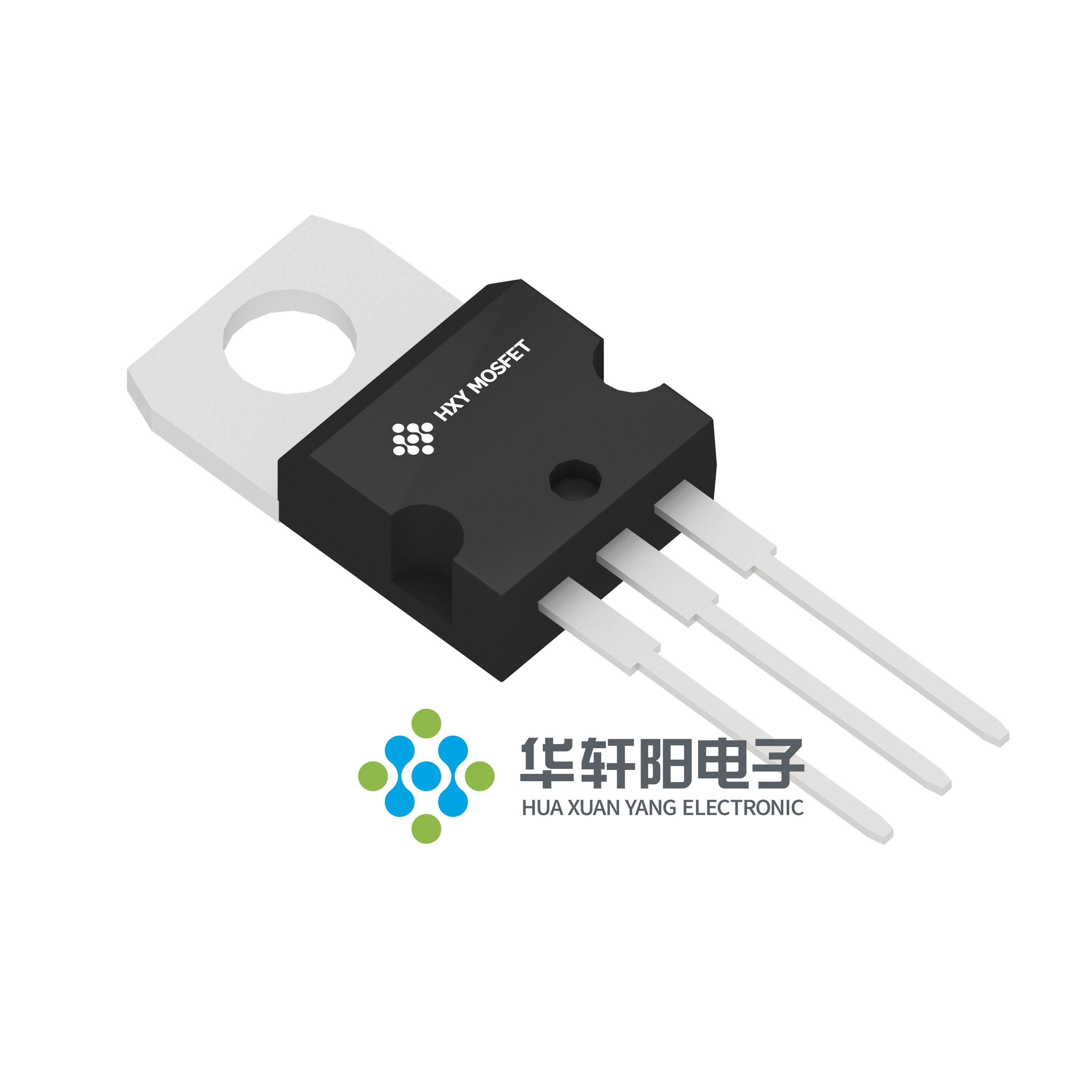

HXY MOSFET/深圳华轩阳电子 LDO稳压器 7812

7812概述


    产品简介


    产品概述
    本产品是一款由深圳华轩阳电子有限公司(Shenzhen HuaXuanYang Electronics CO.,LTD)生产的三端稳压器——7812。该产品广泛应用于各种电子设备中,是电源管理的核心部件之一。其主要功能是将输入电压稳定输出为12V的直流电,适用于多种场景,如电机驱动、板载调节、便携式设备、电信设备以及电视和机顶盒等领域。

    技术参数


    - 输出电压:12V
    - 最大输入电压:35V
    - 最大输出电流:在环境温度为25°C时,超过500mA
    - 输出容差:
    - ±3%(环境温度为25°C)
    - ±5%(整个工作温度范围内)
    - 引脚配置:
    - 1: IN
    - 2: GND
    - 3: OUT
    - 封装类型:TO-252-2L

    产品特点和优势


    7812三端稳压器具有以下显著特点和优势:
    - 高可靠性:适用于各种严苛的工作环境,能够在广泛的温度范围内正常工作。
    - 无需外部组件:内部集成的保护电路和稳压机制使其可以独立运行,减少外围电路设计的复杂度。
    - 输出稳定:通过内部精密的稳压电路,能够确保输出电压的稳定性。
    - 负载适应性强:适用于不同负载条件下的应用,且具备出色的负载调节能力。
    - 安全可靠:内置过热保护和短路保护功能,有效防止设备因过载而损坏。

    应用案例和使用建议


    典型应用电路
    典型应用电路如下图所示:
    ```plaintext
    VIN
    |
    |> IN (Pin 1)
    |
    |> GND (Pin 2)
    |
    |> OUT (Pin 3) > VOUT
    ```
    - 电路描述:
    - 输入电压经过7812稳压后输出稳定的12V直流电压。
    - 通常需要输入电容CIN(0.33μF)和输出电容COUT(0.1μF)以提高稳定性。
    使用建议
    - 电容选择:为了确保最佳的稳压效果,建议使用推荐的电容值(CIN=0.33μF,COUT=0.1μF)。
    - 散热设计:对于大电流应用,考虑增加散热措施以保持稳压器在安全的工作温度范围内。
    - 布局设计:在PCB布局时,尽量缩短输入和输出走线,减少杂散电感的影响。

    兼容性和支持


    - 兼容性:该产品与市面上常见的电路板和设备兼容,适合用于多种应用场合。
    - 技术支持:深圳华轩阳电子有限公司提供全方位的技术支持和售后服务,包括但不限于样品申请、定制需求和技术咨询。

    常见问题与解决方案


    常见问题
    1. 输出电压不稳定:可能是由于输入电容不足或输出负载变化过大引起的。
    2. 温度过高:可能是因为散热不良或负载过大造成的。
    3. 启动困难:检查输入电压是否在规定范围内,以及是否有足够的输入电容。
    解决方案
    1. 增加输入电容:尝试增加输入电容到推荐的0.33μF,并检查输出电压是否稳定。
    2. 加强散热:采用更好的散热措施,如增加散热片或使用更大尺寸的散热器。
    3. 调整负载:避免瞬时大负载冲击,如果必要,可在输入端添加滤波电容以减缓瞬变响应。

    总结和推荐


    综上所述,7812三端稳压器凭借其稳定的输出电压、高可靠性及广泛的适用性,在多种电子设备中表现出色。它的设计使得它成为电机驱动、板载调节、便携式设备、电信设备、电视和机顶盒等领域的重要选择。我们强烈推荐在需要稳定电源输出的应用中使用此产品。然而,使用任何半导体器件都需注意遵守相关的使用规范和限制,以确保安全可靠地使用这些产品。

7812参数

参数
极性 -
线路调节 4mV/12mV
最大输出电压 12.6V
最小输出电压 11.4V
负载调节 3mV/10mV
最小输入电压 -
纹波抑制-PSRR 71dB
输出类型 fixed
最大输入电压 35V
稳压器数量 -
输出电流 1A
Iq-静态电流 4.3mA
最大压差@电流 2V
通用封装 TO-252-2L

7812厂商介绍

HXY MOSFET公司是一家专业从事MOSFET(金属氧化物半导体场效应晶体管)研发、生产和销售的企业。公司主营产品包括N沟道和P沟道MOSFET,这些产品广泛应用于以下领域:

1. 电源管理:用于电源转换、电压调节和电源保护。
2. 消费电子:在智能手机、平板电脑等设备中用于功率放大和信号处理。
3. 工业控制:在自动化设备和电机驱动中实现精确控制。
4. 汽车电子:在电动汽车和混合动力汽车中用于电池管理、电机控制等。

HXY MOSFET的优势在于:

- 高性能:提供高效率、低功耗的解决方案。
- 可靠性:严格的质量控制确保产品的长期稳定性。
- 定制服务:根据客户需求提供定制化的MOSFET解决方案。
- 技术支持:提供专业的技术支持和应用指导,帮助客户优化设计。

HXY MOSFET公司致力于为客户提供高质量的产品和服务,以满足不断变化的市场需求。

7812数据手册

厂牌 PDF简要描述 下载
HXY MOSFET/深圳华轩阳电子 LDO稳压器 HXY MOSFET/深圳华轩阳电子 7812 7812数据手册

7812封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ ¥ 0.7128
150+ ¥ 0.7009
250+ ¥ 0.6831
库存: 300000
起订量: 100 增量: 50
交货地:
最小起订量为:50
合计: ¥ 35.64
直接购买
加入购物车
