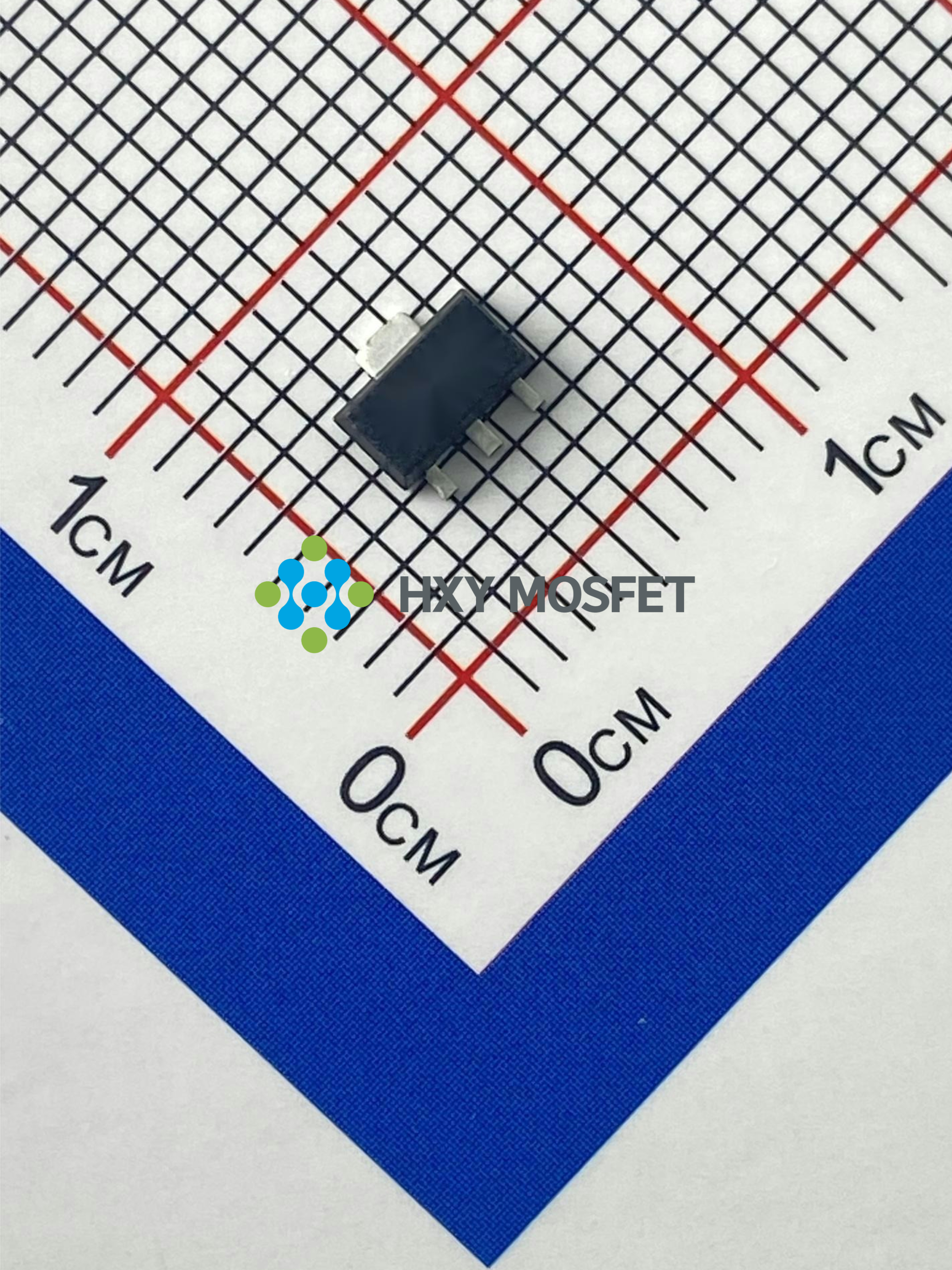

AMS1117-2.5

产品分类: LDO稳压器
产品描述: 描述: 这款SOT-89封装的高效LDO线性稳压器,提供稳定的2.5V输出电压和高达1A的连续电流,最大输入电压为18V。设计紧凑,性能稳定,适用于各类电子设备中对电源稳定性要求较高的应用场合,实现高效、精准的电压转换控制。
供应商型号: AMS1117-2.5 SOT-89
供应商: 国内现货
标准整包数: 1000
HXY MOSFET/深圳华轩阳电子 LDO稳压器 AMS1117-2.5

AMS1117-2.5概述

    AMS1117低压差线性稳压器技术手册

    产品简介


    AMS1117是一款低压差(Low Dropout, LDO)线性稳压器,广泛应用于各种电子设备中。该产品提供两种类型:可调输出和固定电压输出。AMS1117具有以下特点:
    - 最大输出电流为1A
    - 输出电压精度高达±2%
    - 负载线性度为0.4%
    - 固定电压包括1.2V、1.8V、2.5V、3.3V、5.0V等,其他电压规格可根据用户需求定制
    - 环境温度范围为0℃~125℃
    应用领域:
    - LCD电视
    - 计算机主板、显卡
    - LCD监视器及DVD解码板
    - 开关电源的后级稳压
    - ADSL等设备

    技术参数


    AMS1117的主要技术规格如下:
    - 输入电压范围:1.5V~12V
    - 输出电压精度:±2%
    - 最大输出电流:1A
    - 输出电压范围:1.2V~5.0V(固定电压),其他电压根据用户需求定制
    - 静态电流:典型值为12mA
    - 最小输入输出电压差:1.4V
    - 负载线性度:0.4%
    - 参考电压:1.225V~1.275V(典型值)

    产品特点和优势


    AMS1117具备以下独特功能和优势:
    - 高精度输出电压:输出电压精度可达±2%,确保稳定可靠的工作电压。
    - 大电流输出能力:最大输出电流可达1A,适用于需要大功率输出的应用场景。
    - 宽泛的温度适应性:工作环境温度范围为0℃~125℃,适合多种恶劣环境。
    - 低静态电流:典型值仅为12mA,有助于降低功耗。
    - 宽输入电压范围:输入电压范围为1.5V~12V,适用于多种电源系统。

    应用案例和使用建议


    应用案例:
    - 计算机主板:为CPU和其他关键组件提供稳定的电源。
    - LCD监视器:用于LCD背光灯的驱动电源。
    - 开关电源:作为后级稳压器,确保电源的稳定输出。
    使用建议:
    - 在设计电路时,确保输入电压不超过12V,并留有一定的裕量。
    - 考虑到负载线性度,选择合适的输出电压,以避免不必要的电压波动。
    - 确保散热良好,特别是在大电流输出时。

    兼容性和支持


    AMS1117采用SOT-223封装,具有良好的兼容性,可方便地安装在标准PCB上。此外,深圳华宣阳电子有限公司(HuaXuanYang Electronics)提供全面的技术支持和售后服务,帮助用户解决使用过程中遇到的问题。

    常见问题与解决方案


    - 问题1:如何判断AMS1117是否损坏?
    解决方案:使用万用表测量输出电压,如果电压偏离设定值较大,则可能已经损坏。
    - 问题2:如何选择合适的输出电压?
    解决方案:根据具体应用场景的需求,选择合适的输出电压。如LCD显示器通常需要3.3V或5.0V。
    - 问题3:如何确保良好的散热?
    解决方案:在PCB设计时,确保LDO周围有足够的散热空间,并可考虑添加散热片或风扇。

    总结和推荐


    总结:
    AMS1117是一款高性能的低压差线性稳压器,具有高精度、大电流输出和宽温度适应性等特点。它的广泛适用性使其成为许多电子设备的理想选择。
    推荐:
    基于以上分析,强烈推荐AMS1117作为各类电子设备的稳压器使用。无论是计算机主板、LCD显示器还是开关电源,AMS1117都能提供可靠的电源保障,满足各种应用需求。

AMS1117-2.5参数

参数
最小输入电压 -
极性 -
最小输出电压 1.764V
稳压器数量 -
输出类型 fixed
线路调节 -
负载调节 -
纹波抑制-PSRR -
输出电流 1A
最大输出电压 5.1V
最大输入电压 18V
最大压差@电流 1.4V
Iq-静态电流 12mA
通用封装 SOT-89

AMS1117-2.5厂商介绍

HXY MOSFET公司是一家专业从事MOSFET(金属氧化物半导体场效应晶体管)研发、生产和销售的企业。公司主营产品包括N沟道和P沟道MOSFET,这些产品广泛应用于以下领域:

1. 电源管理:用于电源转换、电压调节和电源保护。
2. 消费电子:在智能手机、平板电脑等设备中用于功率放大和信号处理。
3. 工业控制:在自动化设备和电机驱动中实现精确控制。
4. 汽车电子:在电动汽车和混合动力汽车中用于电池管理、电机控制等。

HXY MOSFET的优势在于:

- 高性能:提供高效率、低功耗的解决方案。
- 可靠性:严格的质量控制确保产品的长期稳定性。
- 定制服务:根据客户需求提供定制化的MOSFET解决方案。
- 技术支持:提供专业的技术支持和应用指导,帮助客户优化设计。

HXY MOSFET公司致力于为客户提供高质量的产品和服务,以满足不断变化的市场需求。

AMS1117-2.5数据手册

厂牌 PDF简要描述 下载
HXY MOSFET/深圳华轩阳电子 LDO稳压器 HXY MOSFET/深圳华轩阳电子 AMS1117-2.5 AMS1117-2.5数据手册

AMS1117-2.5封装设计

查看详情并下载
Symbol
Footprint
3D Model
