HT7533-1

产品分类: LDO稳压器
产品描述: 描述: 这款紧凑型LDO线性稳压器采用SOT-89封装,专为低功耗应用设计。提供稳定的3.3V输出电压和最大0.1A电流,适用于宽输入电压范围(最高30V)。凭借其卓越的稳定性和低噪声性能,在微小空间内为您的电路提供高效、精准的低压电源供应。
供应商型号: 30C-HT7533-1 SOT-89
供应商: 云汉优选
标准整包数: 1

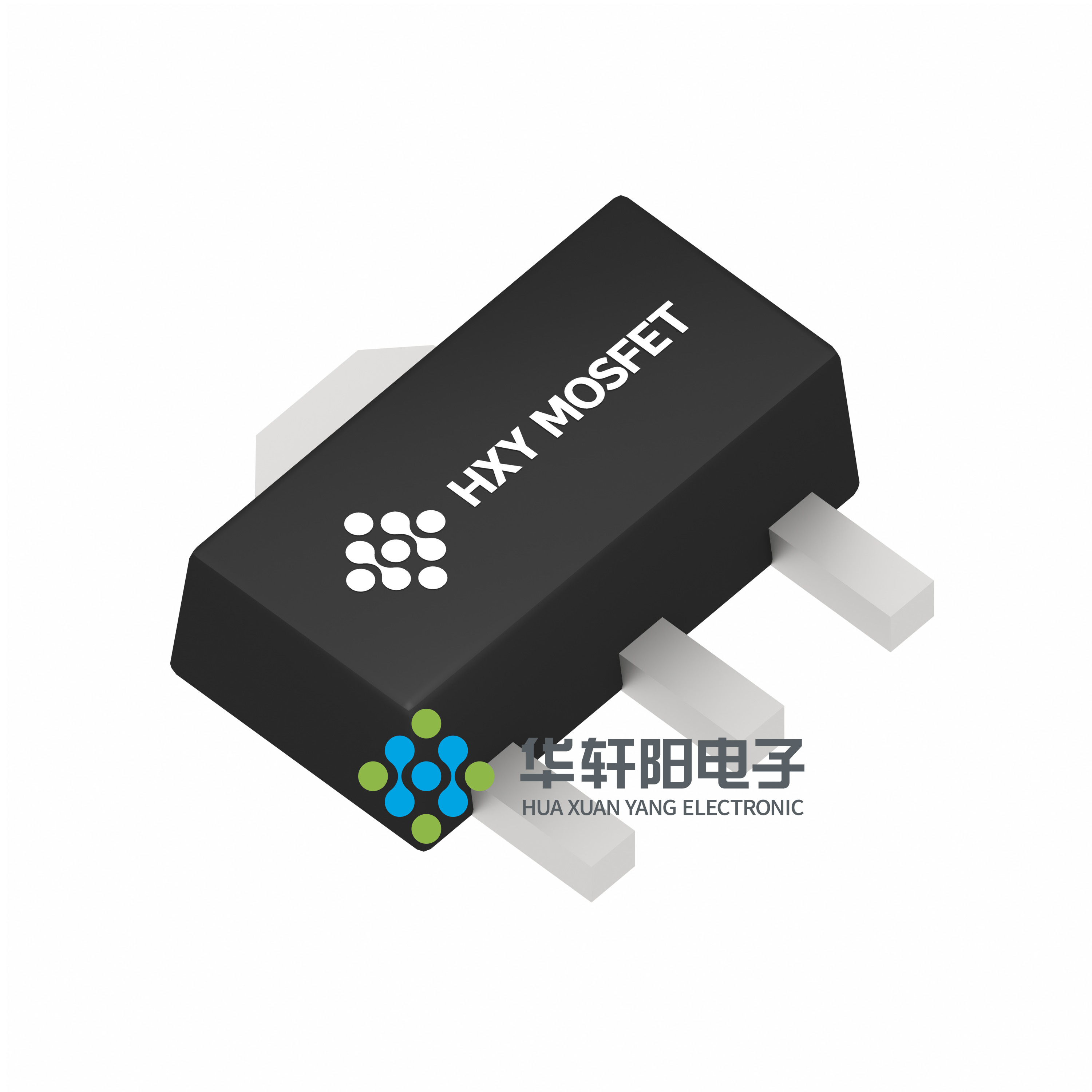

HXY MOSFET/深圳华轩阳电子 LDO稳压器 HT7533-1

HT7533-1概述

    HT75xx-1 系列低压差线性稳压器

    产品简介


    HT75xx-1 系列低压差线性稳压器(LDO)是一款采用 CMOS 技术的产品,适用于多种电子设备。该系列产品具有低功耗、低压降和较低的温度系数等特点,能够确保稳定的输出电压。主要应用于电池供电设备、通信设备、音频/视频设备等领域。

    技术参数


    HT75xx-1 系列低压差线性稳压器的主要技术参数如下:
    | 参数 | 典型值 | 最大值 | 单位 |
    ||
    | 最高输入电压 | 30 | V |
    | 最大输出电流 | 100 | mA |
    | 输出电压精度 | ±2 | % |
    | 静态电流 | 1.5 | μA |
    | 工作环境温度 | -40 ~ +85 | °C |
    | 储存温度范围 | -45 ~ +140 | °C |

    产品特点和优势


    1. 低压降:HT75xx-1 系列具有出色的低压降特性,适合电池供电设备,延长设备使用寿命。
    2. 低静态电流:典型静态电流仅为 1.5μA,显著降低功耗。
    3. 高精度输出电压:输出电压精度达到±2%,确保稳定可靠的工作性能。
    4. 宽泛的工作电压范围:最高输入电压达 30V,适用于多种应用场景。
    5. CMOS 技术:采用先进的 CMOS 技术,确保产品在恶劣环境下依然稳定可靠。

    应用案例和使用建议


    HT75xx-1 系列低压差线性稳压器广泛应用于电池供电设备、通信设备及音频/视频设备等领域。例如,在移动设备中,HT75xx-1 可以有效地调节电源电压,确保设备稳定运行。使用时建议遵循以下几点:
    1. 外部电容:为了确保稳定性,应在输入和输出端分别接入 10μF 和大于 2.2μF 的电容器。
    2. 合理布线:建议将电容器尽可能靠近 LDO 的 VIN 和 VOUT 脚位,以减少线路阻抗。
    3. 功耗控制:避免输入和输出电压条件导致 IC 内部功耗超过最大允许值,特别是对于高输入电压的应用场合。

    兼容性和支持


    HT75xx-1 系列低压差线性稳压器提供两种封装类型:SOT-23 和 SOT-89。SOT-23 封装适用于空间受限的应用,而 SOT-89 封装则具有更好的热管理性能。制造商提供详尽的技术文档和用户指南,以便用户进行选型和应用设计。

    常见问题与解决方案


    以下是用户在使用过程中可能遇到的一些常见问题及其解决方法:
    1. 问题:输出电压不稳定
    - 解决方法:检查外部电容的容量是否符合要求,重新焊接电容以确保接触良好。
    2. 问题:静态电流过高
    - 解决方法:检查是否有其他漏电现象,确认电路设计无误。
    3. 问题:温度系数过高
    - 解决方法:确认工作环境温度在规定范围内,采取适当的散热措施。

    总结和推荐


    HT75xx-1 系列低压差线性稳压器凭借其卓越的性能和广泛的适用范围,成为众多电子设备的理想选择。其低功耗、高精度输出电压以及优良的温度稳定性使其在市场上具备强大的竞争力。如果您正在寻找一种高效可靠的电源管理解决方案,HT75xx-1 系列低压差线性稳压器无疑是值得考虑的产品。

HT7533-1参数

参数
稳压器数量 -
输出类型 fixed
最大输入电压 30V
最小输入电压 -
极性 -
线路调节 0.2%/V
最小输出电压 3.234V
纹波抑制-PSRR -
最大输出电压 3.366V
输出电流 100mA
Iq-静态电流 1.5μA
最大压差@电流 55mV
负载调节 25mV
通用封装 SOT-89

HT7533-1厂商介绍

HXY MOSFET公司是一家专业从事MOSFET(金属氧化物半导体场效应晶体管)研发、生产和销售的企业。公司主营产品包括N沟道和P沟道MOSFET,这些产品广泛应用于以下领域:

1. 电源管理:用于电源转换、电压调节和电源保护。
2. 消费电子:在智能手机、平板电脑等设备中用于功率放大和信号处理。
3. 工业控制:在自动化设备和电机驱动中实现精确控制。
4. 汽车电子:在电动汽车和混合动力汽车中用于电池管理、电机控制等。

HXY MOSFET的优势在于:

- 高性能:提供高效率、低功耗的解决方案。
- 可靠性:严格的质量控制确保产品的长期稳定性。
- 定制服务:根据客户需求提供定制化的MOSFET解决方案。
- 技术支持:提供专业的技术支持和应用指导,帮助客户优化设计。

HXY MOSFET公司致力于为客户提供高质量的产品和服务,以满足不断变化的市场需求。

HT7533-1数据手册

厂牌 PDF简要描述 下载
HXY MOSFET/深圳华轩阳电子 LDO稳压器 HXY MOSFET/深圳华轩阳电子 HT7533-1 HT7533-1数据手册

HT7533-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 0.3226
50+ ¥ 0.1613
1000+ ¥ 0.1344
库存: 980
起订量: 10 增量: 1000
交货地:
最小起订量为:1
合计: ¥ 0.32
直接购买
加入购物车
