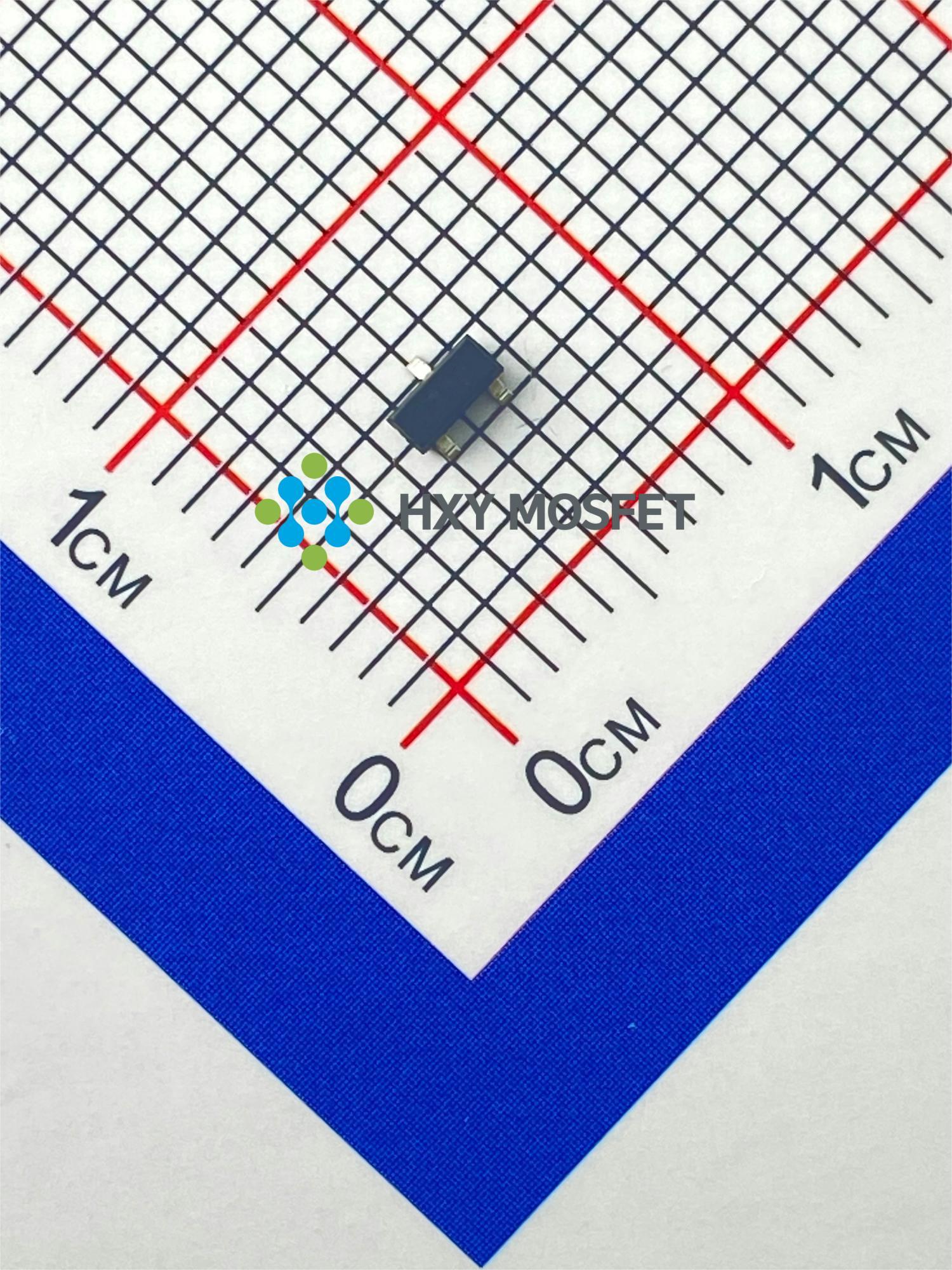

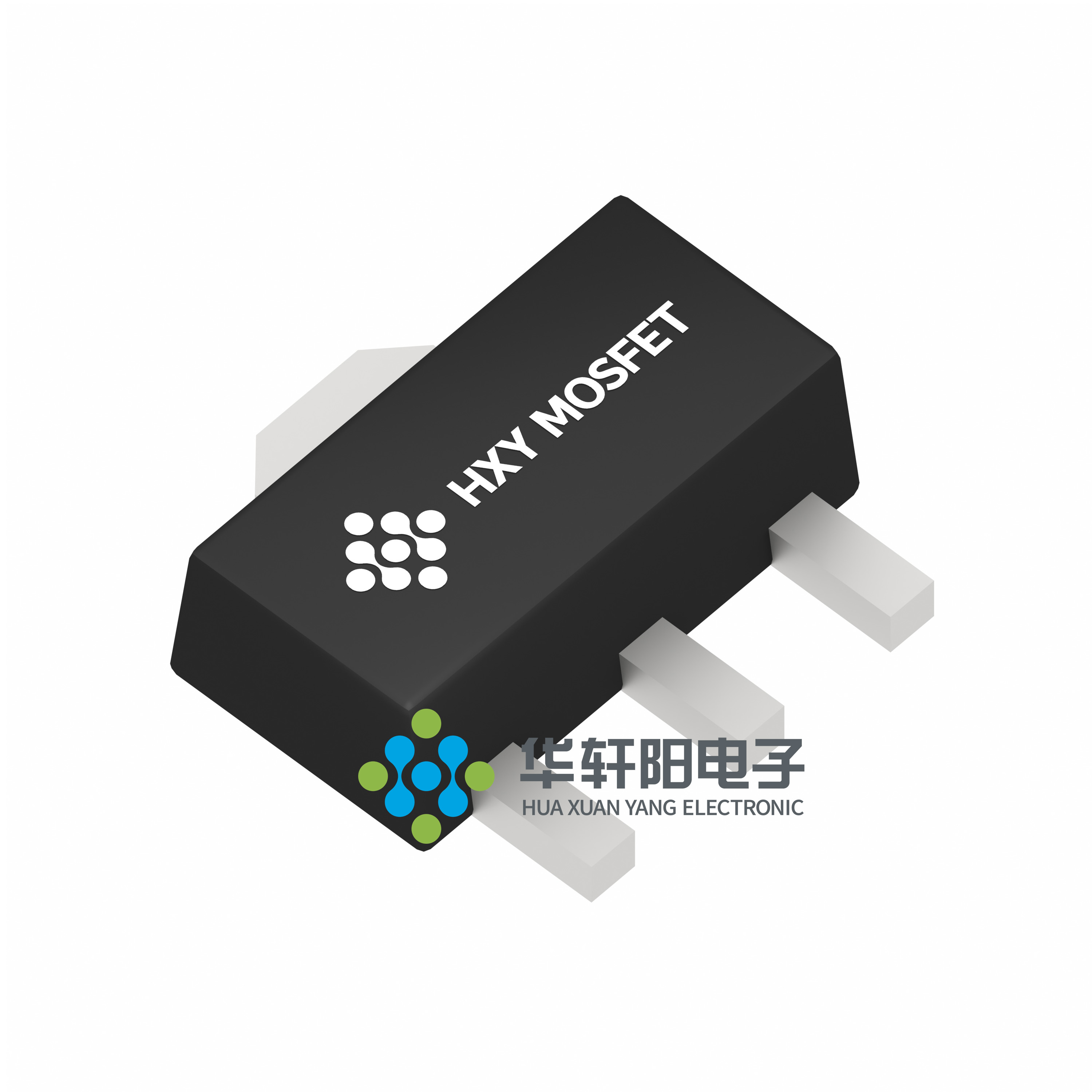

HT7133

产品分类: LDO稳压器
产品描述: 描述: 这款SOT-23封装的LDO线性稳压器,具备3.3V固定输出电压及0.05A电流能力,能在最大30V输入电压下稳定工作。专为低功耗应用设计,拥有卓越的电源稳定性,是高耐压、小型化电子设备和嵌入式系统的理想电源管理解决方案。
供应商型号: HT7133 SOT-89
供应商: 云汉优选
标准整包数: 1000
HXY MOSFET/深圳华轩阳电子 LDO稳压器 HT7133

HT7133概述

    HT71XX系列低压差线性稳压器技术手册

    一、产品简介


    HT71XX系列是深圳华轩阳电子有限公司(HXY)生产的一款低压差线性稳压器(LDO)。该系列产品采用CMOS工艺制造,支持从2.5V到5.0V的固定输出电压,最大输出电流可达50mA,最高输入电压为30V。HT71XX系列适用于多种电子设备,包括但不限于电池供电设备、通信设备、音频/视频设备等。

    二、技术参数


    以下是HT71XX系列产品的详细技术参数:
    | 参数 | 符号 | 测试条件 | 最小值 | 典型值 | 最大值 | 单位 |
    ||
    | 输出电压 | VOUT | VIN=VOUT+2.0V,IOUT=10mA | 2.425 | 2.50 | 2.575 | V |
    | 静态电流 | ISS | 无负载 | — | 1.5 | 3.0 | μA |
    | 负载调整率 | △VOUT | VIN=VOUT+2.0V,1mA≤IOUT≤50mA | — | 25 | 60 | mV |
    | 低压差 | VDIF | IOUT=1mA,△VOUT=2% | — | 30 | 100 | mV |
    | 线性调整率 | △VOUT/VOUT△VIN | VOUT+1.0V≤VIN≤24V,IOUT=1mA | — | — | 0.2 | %/V |
    | 温度系数 | △VOUT/△TAVOUT | VIN= VOUT+2.0V,IOUT=10mA,-40℃≤TA≤85℃ | — | 100 | — | ppm/℃ |

    三、产品特点和优势


    HT71XX系列线性稳压器的主要优势包括:
    - 低静态电流:静态电流仅1.5μA,适合电池供电设备。
    - 低压降:在输出电流达到50mA的情况下,电压降仍然保持在100mV以内。
    - 良好的温度稳定性:温度系数仅为100ppm/℃,保证输出电压稳定。
    - 宽输入电压范围:最高输入电压可达30V,适应多种供电需求。
    - 高输出电压精度:输出电压精度为±2%,确保稳定可靠的电压输出。

    四、应用案例和使用建议


    HT71XX系列广泛应用于电池供电设备、通信设备和音频/视频设备等领域。例如,在通信设备中,它可以用于无线传感器节点的电源管理;在音频/视频设备中,它能够为各种音频处理器和显示屏提供稳定的电源。
    使用建议:
    - 在设计电路时,应将电容尽可能靠近VIN和VOUT脚位,以提高电路的稳定性和响应速度。
    - 使用大于2.2μF的电容器(建议使用钽电容器),并确保其输出电容的ESR值满足要求。
    - 注意输入输出电压、负载电流的使用条件,避免IC内部的功耗超出封装允许的最大功耗值。

    五、兼容性和支持


    HT71XX系列的封装类型包括SOT-23和SOT-89两种,适用于多种PCB布局。制造商提供了详尽的技术支持,包括在线文档、用户指南和技术支持服务,确保用户能够正确安装和使用该产品。

    六、常见问题与解决方案


    以下是一些常见的问题及其解决方案:
    - 问题:电路启动时不稳定
    - 解决方案:检查输入输出电容是否符合要求,特别是电容值和ESR值。
    - 问题:输出电压波动较大
    - 解决方案:确认负载电流是否在规定范围内,调整输入电压以确保稳定输出。
    - 问题:输出电压偏移
    - 解决方案:重新校准反馈电阻,确保输入电压和基准电压匹配。

    七、总结和推荐


    总体来看,HT71XX系列低压差线性稳压器凭借其低静态电流、高压降和高输出电压精度等特点,在多种应用场景中表现出色。无论是电池供电设备还是通信设备,它都能提供可靠稳定的电源管理解决方案。因此,我们强烈推荐这款产品用于需要高性能电源管理的应用场景。

HT7133参数

参数
最大输入电压 36V
最大输出电压 5V
纹波抑制-PSRR -
极性 正极
最小输出电压 36V
稳压器数量 1
最大压差@电流 2.5V@250uA
线路调节 -
输出类型 fixed
Iq-静态电流 -
负载调节 -
最小输入电压 -
输出电流 50mA
通用封装 SOT-89
