79L05

产品分类: LDO稳压器
产品描述: 描述: 这款高性能LDO线性稳压器采用紧凑型SOT-89封装,设计用于提供稳定的5V输出电压和最大0.1A的电流。其宽输入电压范围支持高达30V,凭借出色的电源稳定性和低噪声特性,确保为您的电路提供高效、一致的5V电源供应。
供应商型号: 79L05 SOT-89
供应商: 国内现货
标准整包数: 1000
HXY MOSFET/深圳华轩阳电子 LDO稳压器 79L05

79L05概述


    产品简介


    产品名称:79L05三端稳压器

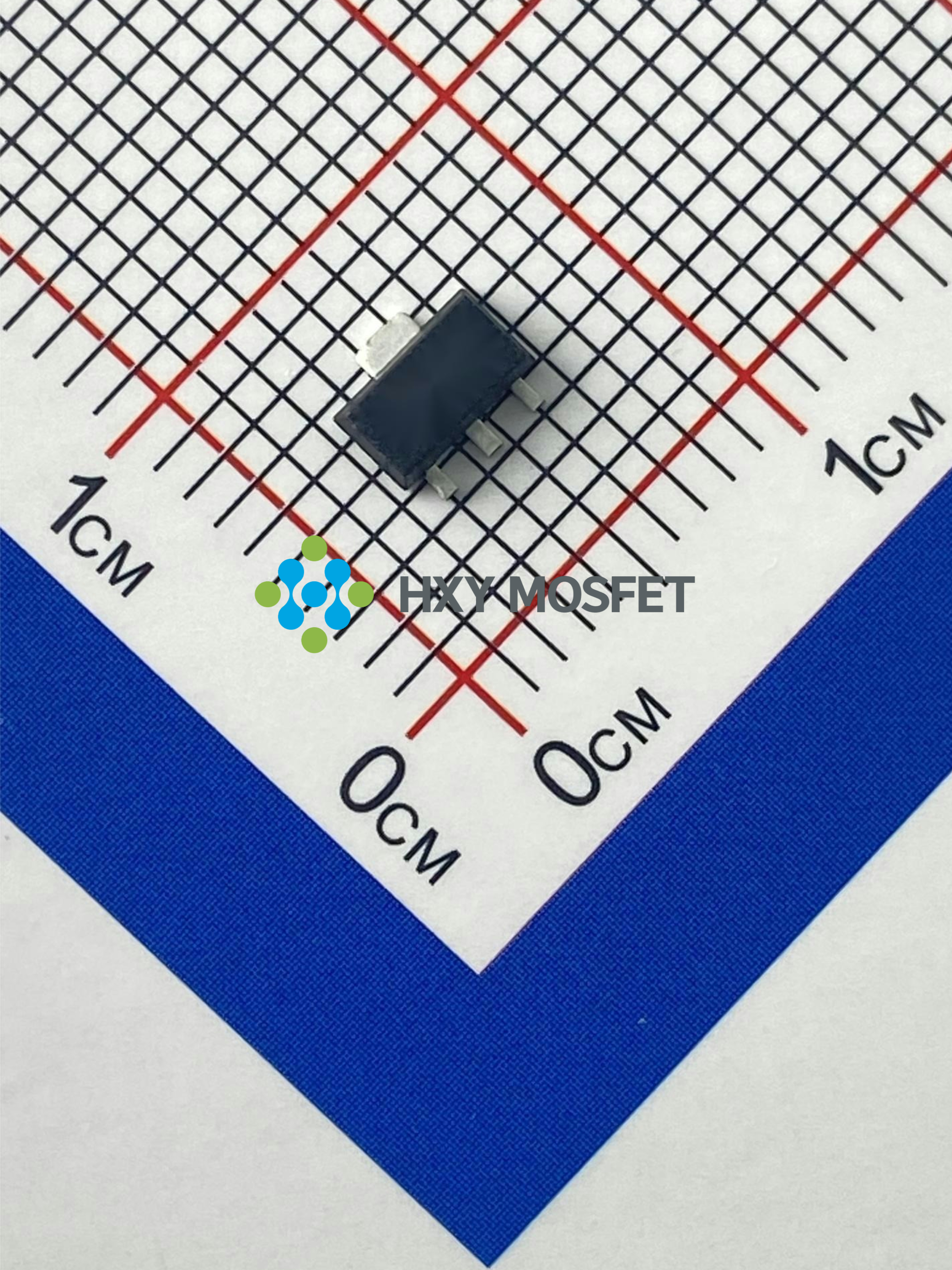

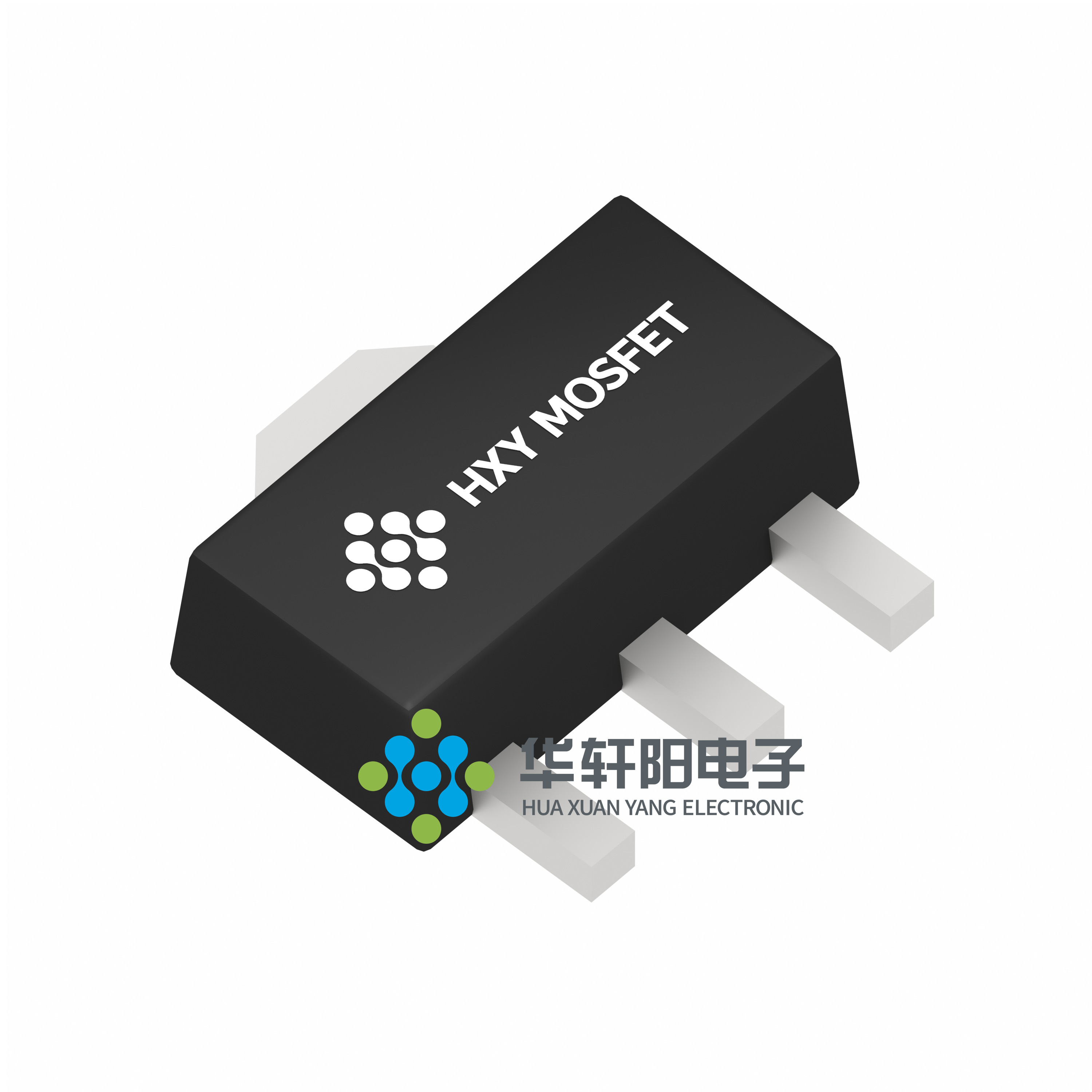

    产品类型: 79L05是一种三端负电压稳压器,用于将输入电压稳定在-5V输出电压。该器件采用SOT89-3L封装,具有三个引脚:输入(IN)、接地(GND)和输出(OUT)。
    主要功能:
    - 稳定的负电压输出:-5V
    - 输出电流最大可达100mA
    - 具备过热保护和短路保护功能
    应用领域:
    - 工业自动化设备
    - 测试仪器
    - 通信设备
    - 电力系统

    技术参数


    - 输出电压(Vo): -5V
    - 输出电流(IOM): 0.1A(最大100mA)
    - 总耗散功率(PD): 0.6W(Ta=25°C)
    - 输入电压范围(Vi): -7V至-20V
    - 负载调整率(ΔVo): ±30mV(25°C时)
    - 线路调整率(ΔVo): ±100mV(-8V至-20V时)
    - 静默电流(Iq): 6mA(25°C时)
    - 旁路电容: 输入端0.33μF,输出端0.1μF
    - 散热电阻(RθJA): 208.3°C/W
    - 工作温度范围: -40°C至+125°C
    - 存储温度范围: -65°C至+150°C

    产品特点和优势


    产品特点:
    - 高精度负电压输出
    - 内置过温保护和短路保护功能
    - 小型SOT89-3L封装,节省空间
    - 低静态电流,适合电池供电的应用
    产品优势:
    - 在工业自动化和测试仪器等领域广泛应用
    - 高可靠性,适用于高要求的应用环境
    - 静态电流低,有助于提高能效

    应用案例和使用建议


    应用场景:
    - 工业自动化设备中的电源模块
    - 测试仪器中的稳定电压源
    - 通信设备中的辅助电源
    使用建议:
    - 使用时请确保输入电压在规定范围内,以避免损坏设备。
    - 为了保证稳定性,建议在输入和输出端分别连接0.33μF和0.1μF的旁路电容。
    - 长期工作在高温环境下时,注意散热措施,避免因过热导致性能下降。

    兼容性和支持


    兼容性:
    - 与大多数标准电路板设计兼容,支持多种应用场景。
    - 支持与其他常见的稳压器产品并联使用,增加输出电流能力。
    支持和服务:
    - 厂商提供全面的技术支持和售后服务,包括产品咨询、安装指导和技术培训等。

    常见问题与解决方案


    常见问题及解决方案:
    1. 问题:输出电压不稳定
    - 解决方案: 检查输入电压是否在规定范围内,确认旁路电容是否正确连接。
    2. 问题:器件过热
    - 解决方案: 确认散热措施是否到位,避免长时间在高温环境下工作。
    3. 问题:输出电流不达标
    - 解决方案: 检查输入电压是否足够,确保没有其他负载消耗过多电流。

    总结和推荐


    总结:
    - 79L05三端负电压稳压器具有高精度、低静态电流和内置保护功能的特点,特别适用于需要稳定负电压输出的应用场合。
    - 在应用中应注意散热措施,确保输入电压稳定,使用正确的旁路电容,以充分发挥其性能。
    推荐:
    - 强烈推荐使用79L05三端稳压器,特别是在工业自动化、测试仪器和通信设备等高要求的应用环境中。通过合理的设计和正确的使用方法,可以充分利用该器件的高性能,提高系统的可靠性和稳定性。

79L05参数

参数
Iq-静态电流 4.6mA
最小输入电压 30V
最大输入电压 35V
稳压器数量 1
极性 负极
最大压差@电流 2V
负载调节 10mA/25mA
线路调节 3mA/10mA
输出电流 500mA
纹波抑制-PSRR 80dB
最小输出电压 11.64V
最大输出电压 12.36V
输出类型 fixed
通用封装 SOT-89
应用等级 工业级
