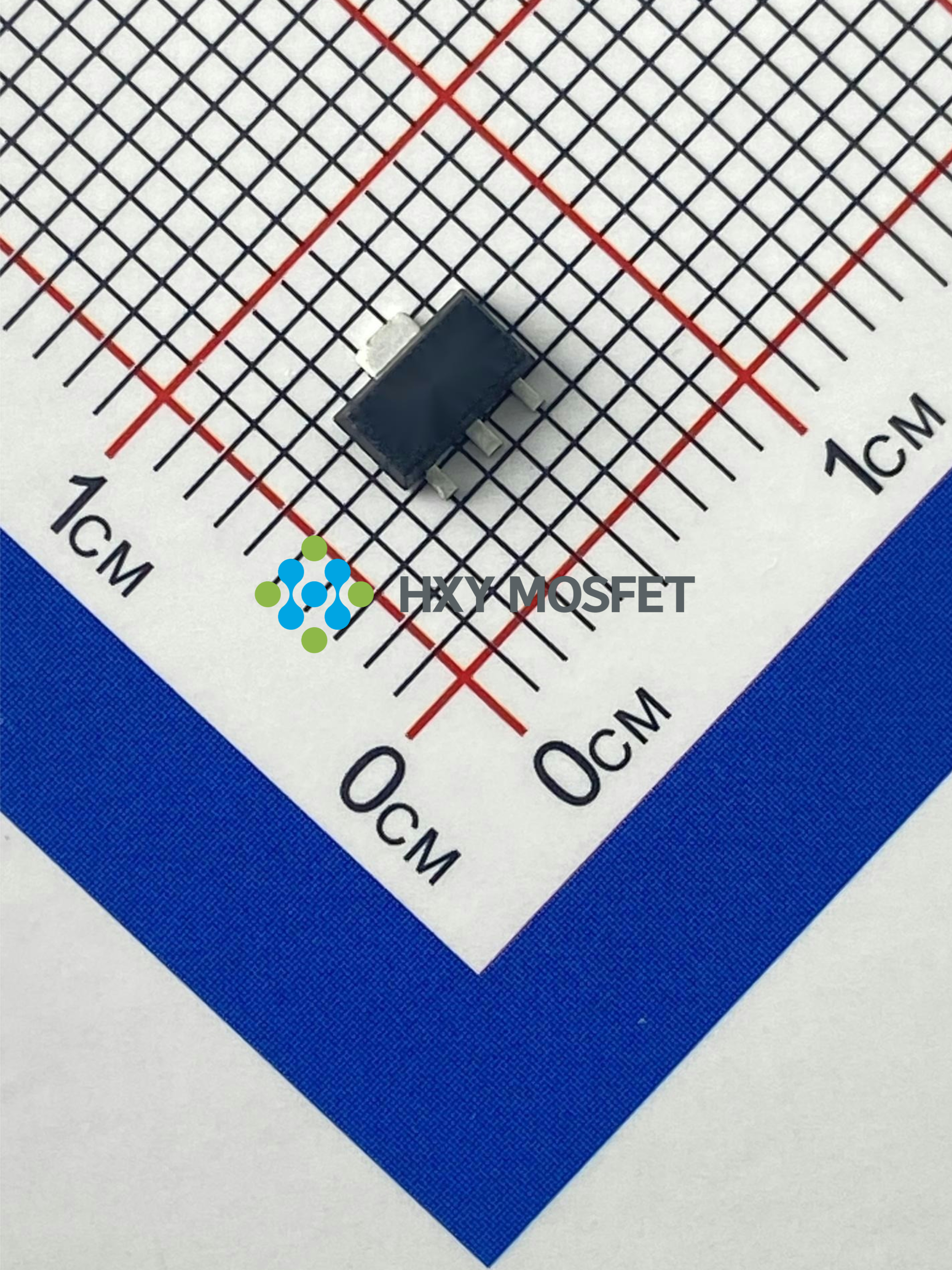

78L15

产品分类: LDO稳压器
产品描述: 描述: 这款高性能LDO线性稳压器采用SOT-89封装,可提供稳定的15V输出电压及最大0.1A电流,适用于输入电压高达35V的宽泛范围。以其卓越的负载调节能力与低噪声性能,确保为您的设备提供高效、稳定的高压电源支持。
供应商型号: 78L15 SOT-89
供应商: 国内现货
标准整包数: 1000
HXY MOSFET/深圳华轩阳电子 LDO稳压器 78L15

78L15概述


    产品简介


    78L15 是一款由 Shenzhen HuaXuanYang Electronics CO., Ltd.(以下简称 HXY)生产的三端稳压器,属于小尺寸 SOT89-3L 封装。这种三端稳压器主要用于提供稳定的输出电压,在各种电路设计中扮演着重要的角色。它被广泛应用于电视板卡、空调系统、车载雷达以及充电装置等领域。其额定输出电压为 15.0V,输入电压范围可达 35V,最大输出电流为 100mA。

    技术参数


    以下是 78L15 三端稳压器的关键技术参数:
    - 封装类型:SOT89-3L
    - 最大输入电压:35V
    - 最大输出电流:100mA(当结温为 25°C 时)
    - 输出电压精度:±3%(在 25°C 下);±5%(在整个工作温度范围内)
    - 输入电压范围:17.5V 至 30V
    - 引脚定义:
    - 1:OUT
    - 2:GND
    - 3:IN
    - 电气特性:
    - 输出电压:14.55V 至 15.45V(在 25°C 下)
    - 输出电流:最高可达 100mA
    - 静态电流:典型值为 4.6mA(在 0mA 输出电流时)
    - 负载调整率:最大为 150mV(1 至 40mA 范围内)
    - 线性调整率:最大为 300mV(17.5V 至 30V 输入电压范围内)
    - 纹波抑制比:34dB 至 39dB(在 18.5V 至 28.5V 和 120Hz 下)

    产品特点和优势


    78L15 三端稳压器具有以下特点和优势:
    - 紧凑封装:采用 SOT89-3L 封装,适合空间有限的应用场景。
    - 高可靠性:能够在较宽的输入电压范围内提供稳定的输出电压。
    - 低噪声输出:输出噪声电压较低,有助于提高电路的信号纯净度。
    - 无需外部组件:内置所有必要的保护和调节电路,简化了设计过程。

    应用案例和使用建议


    应用案例
    78L15 主要用于 TV 板卡、空调系统、车载雷达及充电装置等场合。例如,在车载雷达系统中,78L15 可以稳定地提供 15V 的输出电压,确保雷达系统的正常运行。
    使用建议
    - 选择合适的电容:在输入和输出端口分别连接一个 0.33µF 和 0.1µF 的电容器,可以进一步提高稳定性。
    - 散热管理:尽管 78L15 具有良好的热稳定性,但在高温环境下使用时仍需注意散热措施,避免长时间过载。

    兼容性和支持


    - 兼容性:78L15 适用于大多数通用的电子产品设计,并且由于其紧凑的封装,易于集成到现有系统中。
    - 支持和维护:HXY 提供详细的技术文档和支持服务,用户可通过官方网站获取相关信息和技术支持。

    常见问题与解决方案


    - Q: 如何选择合适的电容器?
    - A: 在输入和输出端分别使用 0.33µF 和 0.1µF 的电容器,可以有效提高稳定性。
    - Q: 高温环境下使用时需要注意什么?
    - A: 确保有足够的散热措施,如加装散热片或使用大功率风扇进行强制散热。
    - Q: 输出电压不稳定怎么办?
    - A: 检查输入电压是否在规定的范围内,同时检查外部电容是否正确安装和焊接良好。

    总结和推荐


    综上所述,78L15 三端稳压器凭借其紧凑的封装、高可靠性以及易于集成等特点,在众多应用领域展现出强大的性能。虽然在极高可靠性的应用中可能存在限制,但对大多数普通电子产品而言,78L15 无疑是一款值得推荐的产品。对于寻求稳定输出电压和简单电路设计的工程师来说,78L15 是一个理想的选择。

78L15参数

参数
纹波抑制-PSRR 39dB
Iq-静态电流 4.6mA
最大输入电压 35V
极性 -
线路调节 58mA/65mA
稳压器数量 1
最小输出电压 14.55V
输出类型 fixed
负载调节 15mA/25mA
最大压差@电流 1.7V
最小输入电压 17.5V
最大输出电压 15.45V
输出电流 100mA
通用封装 SOT-89

78L15厂商介绍

HXY MOSFET公司是一家专业从事MOSFET(金属氧化物半导体场效应晶体管)研发、生产和销售的企业。公司主营产品包括N沟道和P沟道MOSFET,这些产品广泛应用于以下领域:

1. 电源管理:用于电源转换、电压调节和电源保护。
2. 消费电子:在智能手机、平板电脑等设备中用于功率放大和信号处理。
3. 工业控制:在自动化设备和电机驱动中实现精确控制。
4. 汽车电子:在电动汽车和混合动力汽车中用于电池管理、电机控制等。

HXY MOSFET的优势在于:

- 高性能:提供高效率、低功耗的解决方案。
- 可靠性:严格的质量控制确保产品的长期稳定性。
- 定制服务:根据客户需求提供定制化的MOSFET解决方案。
- 技术支持:提供专业的技术支持和应用指导,帮助客户优化设计。

HXY MOSFET公司致力于为客户提供高质量的产品和服务,以满足不断变化的市场需求。

78L15数据手册

厂牌 PDF简要描述 下载
HXY MOSFET/深圳华轩阳电子 LDO稳压器 HXY MOSFET/深圳华轩阳电子 78L15 78L15数据手册

78L15封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 0.1408
3000+ ¥ 0.1384
5000+ ¥ 0.1349
库存: 300000
起订量: 1000 增量: 1000
交货地:
最小起订量为:1000
合计: ¥ 140.8
