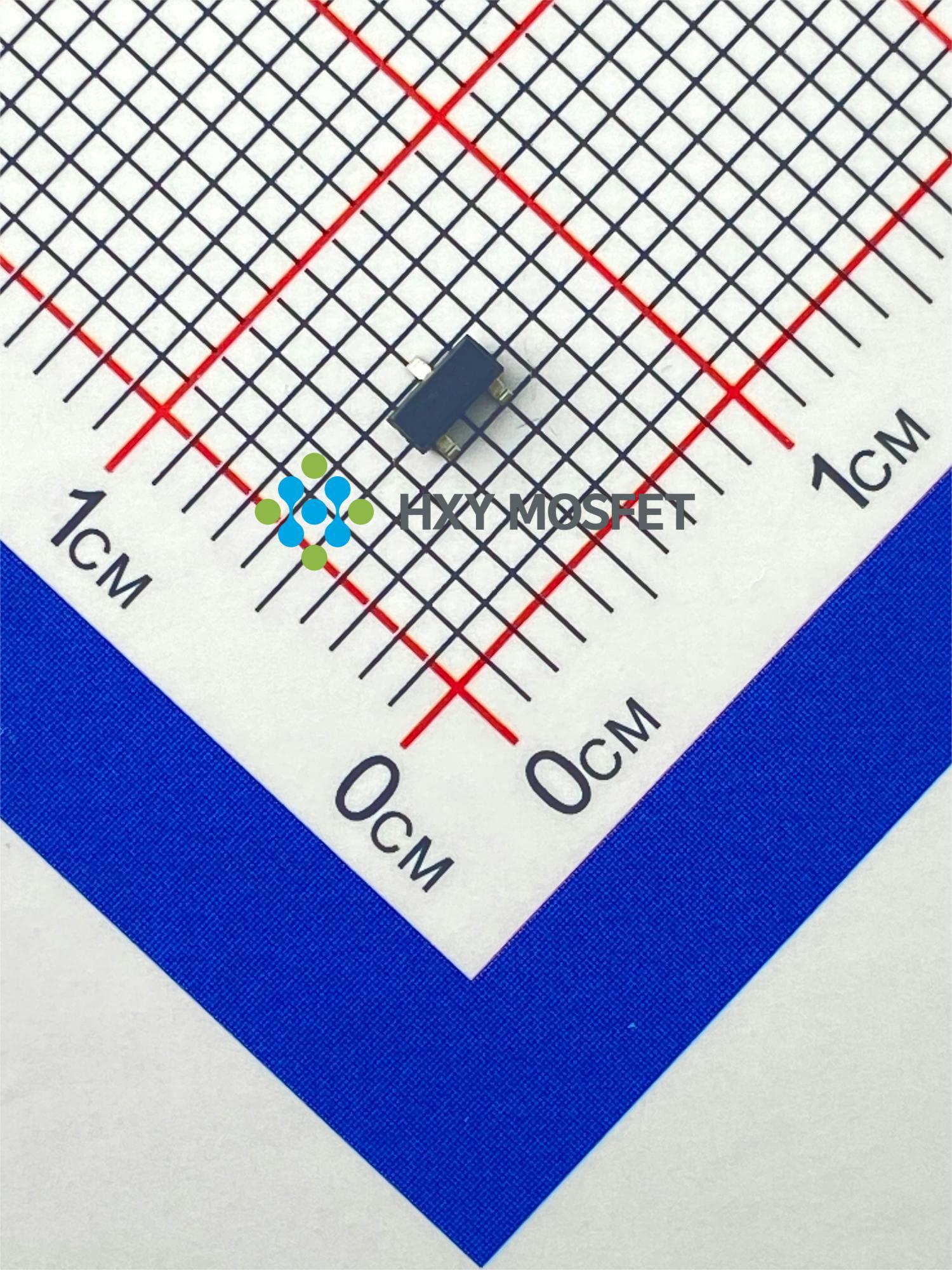

XC6206P252MR

产品分类: LDO稳压器
产品描述: 描述: 这款SOT-23封装的LDO线性稳压器,输出电压精准稳定在2.5V,最大连续输出电流可达0.3A。适用于输入电压最高8V的应用环境,提供卓越的电源转换效率与稳定性。紧凑设计使其成为低功耗、空间有限的电子设备首选电源管理解决方案。
供应商型号: XC6206P252MR SOT-23
供应商: 国内现货
标准整包数: 3000
HXY MOSFET/深圳华轩阳电子 LDO稳压器 XC6206P252MR

XC6206P252MR概述

    # XC6206P252MR线性稳压器技术手册

    产品简介


    XC6206P252MR是一款高性能的CMOS降压型电压稳压器,隶属于HXY(华宣阳电子)旗下的LDO线性稳压器系列。该产品具备高效能和低功耗的特点,能够广泛应用于各种需要稳压电源的场合,例如电池供电系统、便携式消费类设备、便携式仪器及汽车电子等领域。凭借其紧凑的设计与稳定的性能,该产品是现代电子设备的理想选择。

    技术参数


    以下是XC6206P252MR的主要技术规格:
    | 参数 | 描述 |

    | 最大输出电流 | 300mA |
    | 压差电压 | 160mV @ 50mA |
    | 最大工作电压 | 8V |
    | 输出电压范围 | 2.5V |
    | 精度 | ±2% |
    | 静态工作电流 | 3μA(典型值) |
    | 输入稳定度 | ±0.05%/V |
    | 纹波抑制比(PSRR) | 40dB @ 1kHz |
    | 极限输入电压 | 8V |
    | 工作温度范围 | -40℃ 至 +85℃ |

    产品特点和优势


    XC6206P252MR拥有以下显著特点:
    - 高精度输出:±2%的精确度确保了稳定的电压输出。
    - 低静态功耗:仅3μA的静态电流使其非常适合电池供电设备。
    - 内置保护机制:包含过流和短路保护电路,保障系统的安全运行。
    - 宽泛的工作环境:可在极端环境下正常工作,适应-40℃至+85℃的温度范围。
    - 出色的降噪能力:高纹波抑制比有助于减少电源噪声对敏感电路的影响。
    这些特点使XC6206P252MR成为高性能、低功耗应用的理想选择,特别是在电池供电设备中表现尤为出色。

    应用案例和使用建议


    应用案例
    XC6206P252MR被广泛应用于多种设备中,例如无绳电话、无线控制装置以及便携式计算机等。这些设备通常要求较小的体积和较低的能量消耗,而XC6206P252MR正好满足了这些需求。
    使用建议
    为了充分发挥XC6206P252MR的性能,建议如下:
    1. 选择合适的滤波电容:根据实际需求选用适当的电容值以增强滤波效果。
    2. 确保正确的接线:正确连接VIN、VOUT和GND引脚,避免错误连接导致器件损坏。
    3. 考虑散热管理:虽然静态电流很低,但在高功率模式下仍需注意散热问题。

    兼容性和支持


    XC6206P252MR采用SOT-23封装形式,易于集成到现有设计中。对于技术支持和服务方面,制造商提供了详尽的产品文档和技术支持服务,确保用户能够顺利进行产品开发和生产。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 设备无法启动 | 检查电源连接是否正确 |
    | 输出电压不稳定 | 更换高质量的外部电容器 |
    | 设备发热严重 | 改善散热条件,增加散热片 |

    总结和推荐


    综上所述,XC6206P252MR以其卓越的性能、紧凑的设计以及广泛的适用性,在众多电子元器件中脱颖而出。无论是对于个人消费者还是专业工程师而言,这款稳压器都是一次优秀的选择。强烈推荐给那些寻求高性能、低能耗解决方案的用户。
    请注意,在使用任何HUA XUAN YANG ELECTRONICS的产品之前,请务必阅读并理解相关的安全警告和免责声明。如果您有任何疑问或需要进一步的帮助,请联系当地的销售代表或访问官方网站获取更多信息。

XC6206P252MR参数

参数
负载调节 -
线路调节 -
输出类型 fixed
最小输入电压 -
稳压器数量 -
Iq-静态电流 -
输出电流 300mA
最大压差@电流 240mV@(50mA)
极性 -
纹波抑制-PSRR -
最小输出电压 -
最大输出电压 2.5V
最大输入电压 8V
通用封装 SOT-23

XC6206P252MR厂商介绍

HXY MOSFET公司是一家专业从事MOSFET(金属氧化物半导体场效应晶体管)研发、生产和销售的企业。公司主营产品包括N沟道和P沟道MOSFET,这些产品广泛应用于以下领域:

1. 电源管理:用于电源转换、电压调节和电源保护。
2. 消费电子:在智能手机、平板电脑等设备中用于功率放大和信号处理。
3. 工业控制:在自动化设备和电机驱动中实现精确控制。
4. 汽车电子:在电动汽车和混合动力汽车中用于电池管理、电机控制等。

HXY MOSFET的优势在于:

- 高性能:提供高效率、低功耗的解决方案。
- 可靠性:严格的质量控制确保产品的长期稳定性。
- 定制服务:根据客户需求提供定制化的MOSFET解决方案。
- 技术支持:提供专业的技术支持和应用指导,帮助客户优化设计。

HXY MOSFET公司致力于为客户提供高质量的产品和服务,以满足不断变化的市场需求。

XC6206P252MR数据手册

厂牌 PDF简要描述 下载
HXY MOSFET/深圳华轩阳电子 LDO稳压器 HXY MOSFET/深圳华轩阳电子 XC6206P252MR XC6206P252MR数据手册

XC6206P252MR封装设计

查看详情并下载
Symbol
Footprint
3D Model
