2170886

产品分类: 多芯线缆
厂牌: LAPP
产品描述:
供应商型号: 2170886
供应商: 国内现货
标准整包数: 100

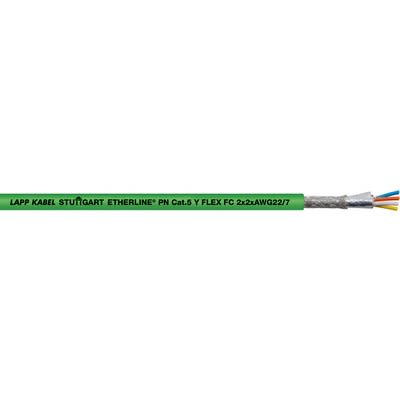

LAPP 多芯线缆 2170886

2170886概述

    ETHERLINE® PN Flex:工业以太网电缆技术手册

    1. 产品简介


    Etherline® PN Flex 是一种专为工业以太网应用设计的柔性电缆,符合CAT.5性能标准。这种电缆适用于PROFINET应用类型B,特别是在需要在恶劣工业环境中保持稳定通信的场合。其主要功能包括提供快速且可靠的以太网连接,具有屏蔽功能以抵御干扰信号,适用于室内外安装。该产品适用于工业机械、自动化工程以及现场安装,特别适合用于工业二次和三次布线。

    2. 技术参数


    - 认证和标准:UL认证、符合ETIM 5.0标准(EC000830)
    - 性能参数:
    - 峰值工作电压:125V
    - 最小弯曲半径:柔性安装时8倍外径;固定安装时4倍外径
    - 测试电压:芯/芯:2000V;芯/屏蔽层:2000V
    - 特性阻抗:100Ω ±3%
    - 工作温度范围:
    - FRNC护套:固定安装 -25°C至+80°C;柔性安装 -25°C至+80°C
    - PVC护套:固定安装 -40°C至+80°C;柔性安装 -20°C至+60°C
    - 电气特性:
    - 2对线:10/100 Mbit/s的以太网速度
    - 适用于PROFINET、EtherCAT和EtherNet/IP应用
    - 护套材料:PVC或FRNC(无卤素,阻燃)

    3. 产品特点和优势


    - 耐火性:符合CSA FT4标准的阻燃电缆
    - 高可靠性:双绞线结构,有效抵御干扰信号
    - 灵活性:适用于工业机械和现场安装的柔韧性
    - 环境适应性:室外和室内均适用,紫外线抵抗能力强
    - 高速连接:支持10/100 Mbit/s的以太网速度
    - 兼容性强:适用于多种工业通信协议

    4. 应用案例和使用建议


    - 应用场景:广泛应用于工业自动化设备、控制柜以及机械制造等领域
    - 使用建议:
    - 在柔性应用中,建议选择7股编织导体设计,以提高耐用性和抗弯曲性能。
    - 长度超过85米的应用场景下,需考虑网络性能的衰减。
    - 根据不同的工作环境选择适当的护套材料(PVC或FRNC)。

    5. 兼容性和支持


    - 兼容性:与各类工业设备和控制系统高度兼容,尤其适合PROFINET、EtherCAT和EtherNet/IP系统。
    - 支持服务:制造商提供详细的规格说明书和技术支持,确保用户能够充分利用产品的所有功能。

    6. 常见问题与解决方案


    - Q1:电缆如何防止电磁干扰?
    - A1:电缆内部采用星型四线结构,配有铜编织屏蔽层和铝箔屏蔽层,有效减少外界电磁干扰。
    - Q2:电缆在极端温度下的表现如何?
    - A2:FRNC护套型号的工作温度范围为-25°C至+80°C,PVC护套型号则为-40°C至+80°C,能适应广泛的工业环境。

    7. 总结和推荐


    总体而言,Etherline® PN Flex是一款专为工业环境设计的高性能以太网电缆,具有卓越的屏蔽性能、灵活性和耐用性。它能够满足各种工业应用的需求,并且在恶劣条件下表现出色。强烈推荐此产品用于需要稳定、可靠通信的工业自动化和控制系统中。

2170886参数

参数
10.00' (3.05m)
应用等级 工业级
包装方式 散装

2170886厂商介绍

LAPP集团是一家全球领先的电缆和连接解决方案供应商,成立于1959年,总部位于德国。公司主要产品包括工业电缆、控制电缆、数据电缆、电力电缆、电缆附件、连接器等。

LAPP的产品广泛应用于工业自动化、能源、交通、建筑、医疗等多个领域。在工业自动化领域,LAPP提供适用于各种工业环境的电缆和连接解决方案,如机器人、输送系统、机床等。在能源领域,LAPP的电缆和连接解决方案被广泛应用于风能、太阳能、核能等可再生能源项目。在交通领域,LAPP的产品被应用于电动汽车、高铁、地铁等交通工具。

LAPP的优势在于其产品的高质量、高性能和高可靠性。公司采用先进的生产技术和严格的质量控制流程,确保产品在各种恶劣环境下都能稳定运行。此外,LAPP还提供定制化的解决方案,满足客户的特定需求。凭借其全球服务网络,LAPP能够快速响应客户需求,提供优质的技术支持和服务。

2170886数据手册

厂牌 PDF简要描述 下载
LAPP 多芯线缆 LAPP 2170886 2170886数据手册
