701700

产品分类: 多芯线缆
厂牌: LAPP
产品描述:
供应商型号: 2320-701700-DS-ND
供应商: Digi-Key
标准整包数: 1
LAPP 多芯线缆 701700

701700概述


    产品简介

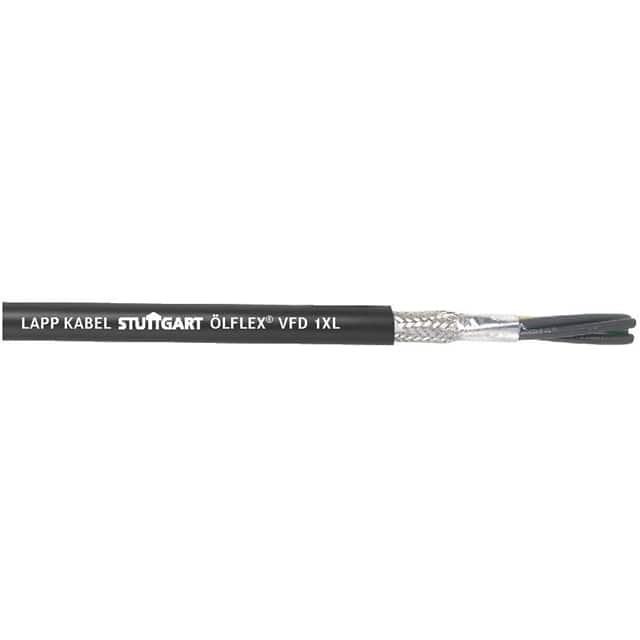

    ÖLFLEX® VFD 1XL 是一款专为驱动、电机和其他装置设计的柔性电缆。这种电缆的主要功能是为变频器(VFD)驱动器和电机提供可靠的连接。它广泛应用于多种工业领域,如泵、压缩机、输送机、电梯、挤出机、压力机、HVAC系统等,适用于需要精确控制的应用场景。

    技术参数


    - 最小弯曲半径:
    - 连续弯曲:15倍外径
    - 安装时:7.5倍外径
    - 温度范围:
    - -25°C 至 +90°C(灵活使用)
    - -40°C 至 +90°C(静止使用)
    - 额定电压:
    - UL TC:600V
    - UL Flexible Motor Supply:1000V
    - UL/CSA AWM:1000V
    - 测试电压:
    - 16 AWG 至 10 AWG:3000V
    - 8 AWG 至 4 AWG:3500V
    - 2 AWG:4000V
    - 导体绞合:
    - 16 AWG 至 2 AWG Class K
    - 颜色编码:
    - 黑色带有白色数字,加绿色/黄色接地
    - 认证:
    - UL:TC-ER 标准符合 UL 1277
    - Flexible Motor Supply Cable 符合 UL 2277
    - AWM 22022 符合 UL 758
    - 满足 NFPA 79 和 NEC Class 1 Division 2 的要求
    - Canada:c(UL) CIC FT4
    - cRU AWM II A/B FT4
    - 符合 RoHS II

    产品特点和优势


    - 低电容设计: 有助于减少信号干扰,提高传输效率。
    - UL TC-ER 和 c(UL) CIC/TC 认证: 表明该电缆在工业环境中具有高可靠性。
    - 工业级无塑化剂护套设计: 在恶劣环境中表现出色,适用于食品、饮料、化工等相关行业。
    - 节省空间和重量: 新的设计使电缆直径减小,提高灵活性。
    - 无需管道安装: 由于具备 UL TC-ER 等级,安装时不需要额外的保护管道。
    - 抗多种消毒溶液: 能够抵抗食品、饮料、化学等相关行业中常用的消毒液,确保长期耐用性。

    应用案例和使用建议


    应用案例:
    - 泵和压缩机: 适用于在各种工业环境中输送液体或气体的设备。
    - 输送机和电梯: 适用于物料搬运和运输需求。
    - 挤出机和压力机: 用于生产塑料、金属或其他材料。
    - HVAC系统: 适用于加热、通风和空调系统的电气连接。
    使用建议:
    - 在安装过程中确保弯曲半径符合规定,避免过度弯曲导致电缆损坏。
    - 使用 SKINTOP® MS-M BRUSH 或其他合适配件以实现更好的固定效果。
    - 定期检查电缆的绝缘层和护套,确保没有磨损或损坏。
    - 在极端环境下使用时,定期清洁和维护以延长使用寿命。

    兼容性和支持


    - 兼容性: 该电缆与其他标准接口兼容,能够与其他电子元器件无缝集成。
    - 支持: LAPP Kabel 提供详尽的技术支持和售后服务,确保用户在使用过程中得到及时帮助。

    常见问题与解决方案


    1. 问题:电缆弯曲后出现折痕或损坏。
    - 解决方法: 确保弯曲半径满足最低要求,安装时使用正确的工具和技术。
    2. 问题:电缆护套出现裂纹或破损。
    - 解决方法: 定期检查电缆护套,必要时更换新的电缆,避免暴露在有害环境中。
    3. 问题:电缆在高温环境下性能下降。
    - 解决方法: 在高温环境下使用时,选择更高耐温等级的电缆,并进行适当的冷却处理。

    总结和推荐


    总结:
    ÖLFLEX® VFD 1XL 是一款设计精良且高性能的柔性电缆,适用于各种工业应用。其低电容设计、UL TC-ER 认证、无塑化剂护套设计以及抗多种消毒溶液的能力使其在市场上具有显著优势。
    推荐:
    综上所述,ÖLFLEX® VFD 1XL 在工业环境中表现出色,是一款值得推荐的产品。对于需要高性能、高可靠性的应用场合,这款电缆将是理想的选择。

701700参数

参数
25.00' (7.62m)
零件状态 在售
包装方式 散装

701700厂商介绍

LAPP集团是一家全球领先的电缆和连接解决方案供应商,成立于1959年,总部位于德国。公司主要产品包括工业电缆、控制电缆、数据电缆、电力电缆、电缆附件、连接器等。

LAPP的产品广泛应用于工业自动化、能源、交通、建筑、医疗等多个领域。在工业自动化领域,LAPP提供适用于各种工业环境的电缆和连接解决方案,如机器人、输送系统、机床等。在能源领域,LAPP的电缆和连接解决方案被广泛应用于风能、太阳能、核能等可再生能源项目。在交通领域,LAPP的产品被应用于电动汽车、高铁、地铁等交通工具。

LAPP的优势在于其产品的高质量、高性能和高可靠性。公司采用先进的生产技术和严格的质量控制流程,确保产品在各种恶劣环境下都能稳定运行。此外,LAPP还提供定制化的解决方案,满足客户的特定需求。凭借其全球服务网络,LAPP能够快速响应客户需求,提供优质的技术支持和服务。

701700数据手册

厂牌 PDF简要描述 下载
LAPP 多芯线缆 LAPP 701700 701700数据手册

701700封装设计

查看详情并下载
Symbol
Footprint
3D Model
