0035823

产品分类: 多芯线缆
厂牌: LAPP
产品描述:
供应商型号: ET-4136581
供应商: 海外现货
标准整包数: 1
LAPP 多芯线缆 0035823

0035823概述


    产品简介

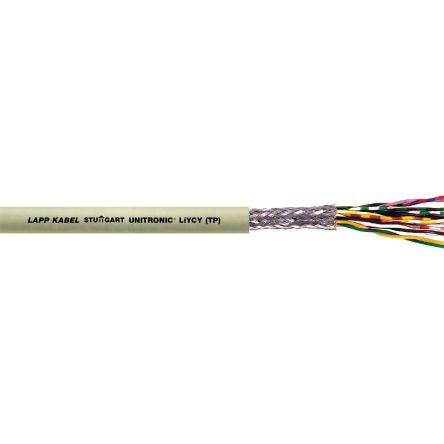

    UNITRONIC LiYCY (TP) 是一款专为固定安装和条件性灵活使用的屏蔽双绞线数据电缆。该电缆主要用于室内低频信号传输,适用于计算机系统、仪器仪表、办公设备和天平等领域。它具有良好的抗电磁干扰性能和信号耦合性能,是理想的数据传输介质。

    技术参数


    技术规格
    - 产品型号:UNITRONIC LiYCY (TP)
    - 电缆设计:基于VDE 0812标准
    - 导体材料:无氧铜细丝绞合
    - 绝缘材料:特殊PVC基化合物
    - 屏蔽层:镀锡铜编织
    - 外护套颜色:灰色(RAL 7032)
    - 适用环境:干燥和潮湿的室内环境
    电气性能
    - 导体电阻:
    - 0.14 mm²:≤ 138.0 Ω/km
    - 0.25 mm²:≤ 79.0 Ω/km
    - 0.34 mm²:≤ 57.0 Ω/km
    - 0.5 mm²:≤ 39.0 Ω/km
    - 0.75 mm²:≤ 26.0 Ω/km
    - 1.0 mm²:≤ 19.5 Ω/km
    - 1.5 mm²:≤ 13.3 Ω/km
    - 特定绝缘电阻:> 20 GΩ·cm
    - 相互电容:C/C ≈ 120 nF/km; C/S ≈ 160 nF/km (800 Hz)
    - 感应系数:≈ 0.65 mH/km
    - 峰值工作电压:
    - 0.14 mm²:350 V
    - ≥ 0.25 mm²:500 V (不适用于电力应用)
    - 测试电压:
    - 0.14 mm²:1200 V
    - ≥ 0.25 mm²:1500 V
    机械和热学性能
    - 最小弯曲半径:
    - 灵活使用:15倍电缆直径
    - 固定安装:6倍电缆直径
    - 温度范围:
    - 灵活使用:-5°C 至 +70°C
    - 固定安装:-40°C 至 +80°C
    - 阻燃等级:符合IEC 60332-1-2标准

    产品特点和优势


    UNITRONIC LiYCY (TP) 具有多项显著优势:
    - 良好的抗干扰性能:短节距的双绞设计能有效隔离导体电路,镀锡铜编织层提供优异的电磁干扰防护。
    - 灵活的安装适应性:适合固定安装和某些条件下灵活使用,能够承受不同的安装环境。
    - 广泛的温度范围:在不同温度环境下都能保持稳定性能,确保数据传输的可靠性。
    - 高安全标准:通过欧盟RoHS认证,环保且对人体无害。

    应用案例和使用建议


    应用案例:
    - 工业控制系统:用于工厂自动化系统中的传感器与执行器之间的信号传输。
    - 通信系统:在办公楼内构建局域网络,提高数据传输速率和稳定性。
    - 医疗设备:在医疗环境中使用,确保高精度数据采集。
    使用建议:
    - 在选择合适的导体截面时,根据实际电流和温度要求进行精确匹配,以避免不必要的能量损耗。
    - 安装过程中,确保电缆弯曲半径符合标准要求,防止过度弯曲导致性能下降。
    - 考虑到屏蔽层的作用,接头处应使用合适的接线端子,并做好屏蔽层的接地处理,以增强抗干扰能力。

    兼容性和支持


    UNITRONIC LiYCY (TP) 可与其他相同规格的电缆和连接器兼容,易于集成到现有系统中。供应商提供全面的技术支持和服务,包括产品咨询、安装指导和售后维修,确保客户在使用过程中得到及时有效的帮助。

    常见问题与解决方案


    常见问题与解决方案:
    1. Q:如何检查电缆的绝缘性能?
    A:使用兆欧表测量绝缘电阻,确保其大于20 GΩ·cm。

    2. Q:在何种情况下需要更换电缆?
    A:当电缆出现破损、老化或性能测试结果不符合要求时应及时更换。

    3. Q:如何防止电磁干扰?
    A:确保电缆屏蔽层良好接地,并采取适当的布线策略以减少干扰源。

    总结和推荐


    UNITRONIC LiYCY (TP) 作为一款高性能的屏蔽双绞线数据电缆,在多个领域中展示了出色的电气性能和可靠性。其广泛的应用范围和强大的技术支持使其成为数据传输系统的理想选择。强烈推荐该产品给需要高稳定性和抗干扰能力的应用场景。

0035823参数

参数
应用等级 工业级

0035823厂商介绍

LAPP集团是一家全球领先的电缆和连接解决方案供应商,成立于1959年,总部位于德国。公司主要产品包括工业电缆、控制电缆、数据电缆、电力电缆、电缆附件、连接器等。

LAPP的产品广泛应用于工业自动化、能源、交通、建筑、医疗等多个领域。在工业自动化领域,LAPP提供适用于各种工业环境的电缆和连接解决方案,如机器人、输送系统、机床等。在能源领域,LAPP的电缆和连接解决方案被广泛应用于风能、太阳能、核能等可再生能源项目。在交通领域,LAPP的产品被应用于电动汽车、高铁、地铁等交通工具。

LAPP的优势在于其产品的高质量、高性能和高可靠性。公司采用先进的生产技术和严格的质量控制流程,确保产品在各种恶劣环境下都能稳定运行。此外,LAPP还提供定制化的解决方案,满足客户的特定需求。凭借其全球服务网络,LAPP能够快速响应客户需求,提供优质的技术支持和服务。

0035823数据手册

厂牌 PDF简要描述 下载
LAPP 多芯线缆 LAPP 0035823 0035823数据手册

0035823封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 439.8054 ¥ 3716.3555
库存: 2
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 3716.35
