0034612

产品分类: 多芯线缆
厂牌: LAPP
产品描述: Screened data transmission cable
供应商型号: 4136562
供应商: element14
标准整包数: 1

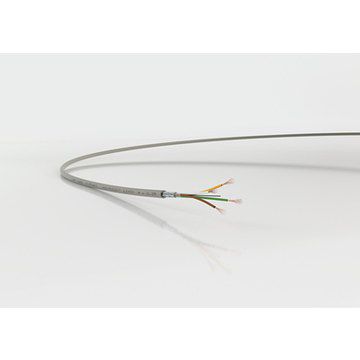

LAPP 多芯线缆 0034612

0034612概述

    UNITRONIC LiYCY 数据手册

    产品简介


    UNITRONIC LiYCY 是一款专为低频应用设计的数据电缆。它适用于固定安装及有限度的灵活使用,主要用于室内干燥和潮湿环境中,但不适合户外使用。该电缆采用屏蔽层设计,能够有效抵御电磁干扰,广泛应用于计算机系统、仪器仪表技术、办公设备及衡器等领域。

    技术参数


    - 导体材料:裸铜细线绞合
    - 绝缘材料:特殊PVC基化合物
    - 芯线识别码:符合DIN 47100标准
    - 屏蔽层:镀锡铜丝编织
    - 外护套:特殊PVC基化合物(颜色:灰色,RAL 7032)
    - 导体电阻(20°C):
    - 0.14 mm²:138.0 Ω/km
    - 0.25 mm²:79.0 Ω/km
    - 0.34 mm²:57.0 Ω/km
    - 0.50 mm²:39.0 Ω/km
    - 0.75 mm²:26.0 Ω/km
    - 1.0 mm²:19.5 Ω/km
    - 1.5 mm²:13.3 Ω/km
    - 绝缘电阻:> 20 GΩ·cm
    - 电容值(800 Hz):
    - 导体间:约120 nF/km
    - 导体与屏蔽层间:约160 nF/km
    - 电感值:约0.65 mH/km
    - 峰值工作电压:
    - 0.14 mm²:350 V(不用于电力应用)
    - ≥0.25 mm²:500 V(不用于电力应用)
    - 测试电压:
    - 0.14 mm²:1200 V
    - ≥0.25 mm²:1500 V

    产品特点和优势


    1. 电磁干扰防护:屏蔽层能有效防止电磁干扰,确保信号传输的稳定性和可靠性。
    2. 高绝缘电阻:> 20 GΩ·cm 的绝缘电阻保证了长期使用的安全性。
    3. 温度适应性:在-40°C至+80°C的温度范围内保持良好的机械和电气性能。
    4. 阻燃性:符合IEC 60332-1-2标准,具有良好的阻燃性。

    应用案例和使用建议


    - 计算机系统:用于内部数据传输,确保信号传输的稳定性。
    - 仪器仪表技术:在各种精密测量设备中作为信号传输线。
    - 办公设备:适用于打印机、扫描仪等办公设备的数据线。
    - 衡器:用于称重设备的数据连接,确保数据的准确性。
    使用建议:
    - 在固定安装时,弯曲半径不应小于6倍电缆直径。
    - 在灵活使用时,弯曲半径不应小于15倍电缆直径。
    - 确保电缆不受强紫外线照射,避免户外使用。

    兼容性和支持


    - 兼容性:UNITRONIC LiYCY 可与大多数标准接口兼容,如RS-232、RS-485等。
    - 支持:制造商提供详细的技术文档和安装指南,以确保用户正确使用。

    常见问题与解决方案


    1. 问题:电缆弯曲后出现断裂。
    - 解决方案:确保弯曲半径符合规范,避免过度弯曲。
    2. 问题:信号传输不稳定。
    - 解决方案:检查屏蔽层是否完好无损,重新接线以确保接地良好。
    3. 问题:电缆过热。
    - 解决方案:检查安装环境,确保电缆不被其他高温源影响。

    总结和推荐


    UNITRONIC LiYCY 数据电缆以其卓越的电磁干扰防护能力、高绝缘电阻和广泛的适用范围,在多种应用场合中表现出色。其坚固的设计和良好的温度适应性使其成为工业和商业应用的理想选择。总体而言,我们强烈推荐使用这款电缆,特别是在需要高可靠性和稳定性的环境中。

0034612厂商介绍

LAPP集团是一家全球领先的电缆和连接解决方案供应商,成立于1959年,总部位于德国。公司主要产品包括工业电缆、控制电缆、数据电缆、电力电缆、电缆附件、连接器等。

LAPP的产品广泛应用于工业自动化、能源、交通、建筑、医疗等多个领域。在工业自动化领域,LAPP提供适用于各种工业环境的电缆和连接解决方案,如机器人、输送系统、机床等。在能源领域,LAPP的电缆和连接解决方案被广泛应用于风能、太阳能、核能等可再生能源项目。在交通领域,LAPP的产品被应用于电动汽车、高铁、地铁等交通工具。

LAPP的优势在于其产品的高质量、高性能和高可靠性。公司采用先进的生产技术和严格的质量控制流程,确保产品在各种恶劣环境下都能稳定运行。此外,LAPP还提供定制化的解决方案,满足客户的特定需求。凭借其全球服务网络,LAPP能够快速响应客户需求,提供优质的技术支持和服务。

0034612数据手册

厂牌 PDF简要描述 下载
LAPP 多芯线缆 LAPP 0034612 0034612数据手册

0034612封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 473.4667 ¥ 4200.691
5+ $ 421.3359 ¥ 3738.1764
10+ $ 410.5949 ¥ 3642.8798
库存: 2
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 4200.69
