NJM2574RB1-TE1

产品分类: 多媒体放大器

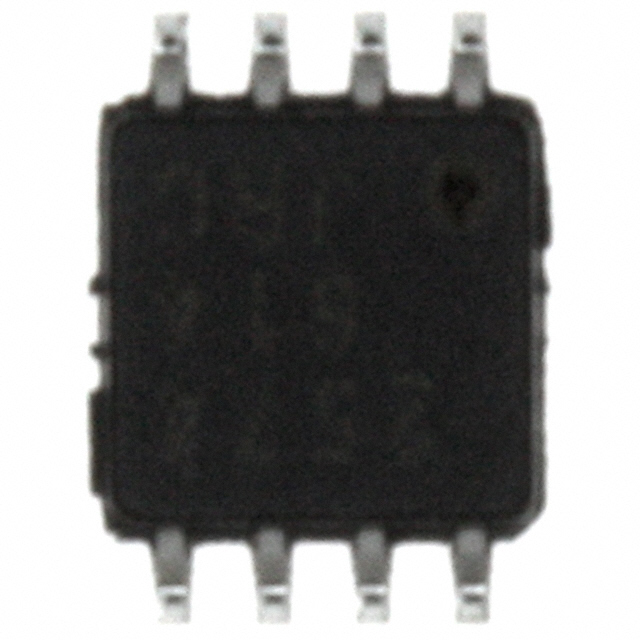

产品描述: Nisshinbo Micro Devices 视频放大器, 单电源, 8引脚, MSOP8封装
供应商型号: 2449774
供应商: 海外现货
标准整包数: 5
NISSHINBO MICRO DEVICES 多媒体放大器 NJM2574RB1-TE1

NJM2574RB1-TE1概述

    NJM2574低电压视频放大器技术手册

    产品简介


    NJM2574是一款专为低电压应用设计的视频放大器,集成了一种低压滤波电路(LPF)、75Ω驱动器及内部钳位/偏置开关。该芯片可以直接连接到电视显示器上,适用于小型化数字摄像机和数字视频摄像头(DVC)的设计。输入信号为复合信号(0.5Vpp),并且内置了功耗节省功能,非常适合于降低功耗的设计。

    技术参数


    - 工作电压范围:2.8V 至 5.5V
    - 输入信号:复合信号,幅度为0.5Vpp
    - 增益:12dB
    - 输出阻抗:75Ω
    - 工作电流:典型值9.0mA(3.0V时)
    - 待机电流:典型值70μA(3.0V时)
    - 温度范围:-40°C 至 +85°C
    - 存储温度范围:-40°C 至 +125°C
    - 输出摆幅:最大2.7Vpp(钳位模式下)
    - 信噪比:最小值60dB(带宽100kHz至6MHz)

    产品特点和优势


    NJM2574的优势在于其低功耗设计和小封装尺寸,使得它在便携式设备和小型设备中具有显著的应用价值。此外,它具备内部的钳位/偏置开关和低通滤波器/旁路开关,能够灵活适应不同的应用场景,提供良好的图像质量。在小电压条件下,仍能保证稳定的性能输出,这使其在便携式摄像设备中表现出色。

    应用案例和使用建议


    根据手册中的描述,NJM2574可以用于便携式设备的音频/视频信号处理。对于需要占用空间较小的设备,建议使用标准电路;而对于没有空间限制的场合,则可以考虑使用SAG校正未使用的电路。此外,在多线路驱动的情况下,需要注意大APL变化可能对同步性造成影响,因此在设计时需要进行充分的评估和测试。

    兼容性和支持


    NJM2574采用MSOP8封装,符合JEDEC MO-187-DA / THIN TYPE标准。用户需要注意,当通过电源保存终端输入超过4.0V时,需要在终端加入约20kΩ的电阻,以确保正确的电源管理。对于低于4.0V的终端电压或在5V供电电压下选择“偏置”模式的情况,则不需要额外的电阻。

    常见问题与解决方案


    - 问题1:无法正确设置电源保存模式。
    - 解决方案:确认电源保存终端(Pin 7)电压是否正确,若大于4.0V则需添加约20kΩ电阻。

    - 问题2:出现异常的信号失真。
    - 解决方案:检查信号路径上的电容值和电路连接情况,确认所有连接均正确无误。


    总结和推荐


    总体而言,NJM2574凭借其高效能和低功耗的特点,在多种应用场景中均表现出优异的表现。特别是在便携式和小型化设备中,该产品具有很强的竞争力。鉴于其广泛的适用性和出色的性能,我们强烈推荐在相关项目中使用NJM2574。

NJM2574RB1-TE1参数

参数
输出类型 -
放大器类型 -
最大输出功率 -
-3db带宽 -
音频-负载阻抗 -
最大工作供电电压 5.5V
最小工作供电电压 2.8V
THD + 噪声 -
通用封装 TVSP-8
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

NJM2574RB1-TE1厂商介绍

Nisshinbo Micro Devices(日清纺微电子)是一家日本公司,专注于微电子技术的研发和生产。该公司主营产品主要分为以下几类:

1. 传感器:包括压力传感器、温度传感器等,广泛应用于汽车、工业自动化、医疗设备等领域。

2. 通信模块:提供无线通信解决方案,如Wi-Fi、蓝牙模块等,服务于智能家居、物联网设备等市场。

3. 电源管理:包括电源转换器、电池管理系统等,应用于便携式电子设备、电动汽车等领域。

4. 微控制器:提供各种微控制器产品,用于嵌入式系统和智能控制。

Nisshinbo Micro Devices的优势在于:

- 技术创新:持续投入研发,拥有多项专利技术,保持行业领先地位。
- 品质保证:严格的质量控制流程,确保产品的可靠性和稳定性。
- 定制服务:能够根据客户需求提供定制化解决方案,满足特定应用需求。
- 全球网络:拥有遍布全球的销售和服务网络,为客户提供便捷的本地化支持。

Nisshinbo Micro Devices以其高质量的产品和服务,在微电子领域享有良好声誉。

NJM2574RB1-TE1数据手册

厂牌 PDF简要描述 下载
NISSHINBO MICRO DEVICES 多媒体放大器 NISSHINBO MICRO DEVICES NJM2574RB1-TE1 NJM2574RB1-TE1数据手册

NJM2574RB1-TE1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 11.4497
10+ ¥ 8.5309
100+ ¥ 8.2749
250+ ¥ 7.8582
500+ ¥ 7.6223
库存: 3915
起订量: 25 增量: 0
交货地:
最小起订量为:10
合计: ¥ 85.3
