NJM2845DL1-18-TE1

产品分类: LDO稳压器
产品描述: Nisshinbo Micro Devices LDOLDO稳压芯片, 1.8 V输出, 800mA最大输出, 单路输出
供应商型号: 2444499
供应商: 海外现货
标准整包数: 5

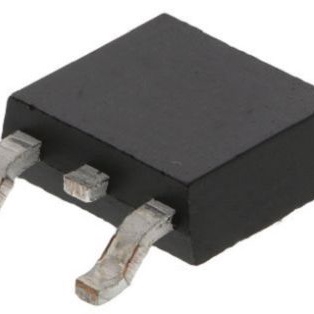

NISSHINBO MICRO DEVICES LDO稳压器 NJM2845DL1-18-TE1

NJM2845DL1-18-TE1概述

    NJM2845/46 低功耗稳压器

    产品简介


    NJM2845/46 是一款低功耗稳压器,采用先进的双极工艺制造,具有低噪声、高纹波抑制能力和低静态电流的特点。NJM2845 是三端子类型,而 NJM2846 则内置了 ON/OFF 控制功能。这些型号可以根据具体的应用需求进行选择。

    技术参数


    - 输出电压选项:1.5V ~ 5.0V(以 0.1V 步长递增)
    - 高纹波抑制:75dB(f=1kHz,3V 版本)
    - 输出噪声电压:45µVrms(Vo=3V 版本)
    - 最大输出电流:800mA(NJM2845),800mA(NJM2846)
    - 最大静态电流:600µA(NJM2845),600µA(NJM2846)
    - 低压差电压:0.18V(Io=500mA)
    - 温度系数:±50ppm/°C
    - 封装:NJM2845DL1(TO-252-3);NJM2846DL3(TO-252-5)

    产品特点和优势


    - 低噪声:输出噪声电压仅为 45µVrms,适用于需要低噪声环境的应用。
    - 高纹波抑制:75dB 的高纹波抑制能力,确保了输出电压的稳定。
    - 低静态电流:静态电流低至 400µA,提高了能效。
    - 内置短路电流限制和热过载保护:保护设备免受意外短路和过载的影响。
    - 温度稳定性:输出电压的温度系数为 ±50ppm/°C,确保了在不同温度下的稳定表现。
    - ON/OFF 控制:NJM2846 型号支持 ON/OFF 控制,可实现更好的电源管理。

    应用案例和使用建议


    - 高精度应用:NJM2845/46 可用于需要高精度输出电压的应用,如传感器电路、模拟前端等。
    - 便携式设备:内置短路电流限制和热过载保护使得 NJM2845/46 非常适合应用于便携式设备,如智能手机和平板电脑。
    - 低噪声系统:低噪声和高纹波抑制使其成为对噪声敏感系统的理想选择。
    使用建议:
    - 电容配置:为了保持系统的稳定性,推荐使用 2.2µF 陶瓷电容器。对于输出电压低于 2.6V 的版本,需使用 4.7µF 或 10µF 电容器。
    - 控制信号:NJM2846 的 ON/OFF 控制可以通过施加控制信号实现。确保控制信号符合要求的电压范围,以保证正确操作。

    兼容性和支持


    - 兼容性:NJM2845/46 与大多数标准电路板和连接器兼容。
    - 支持服务:制造商提供详细的技术文档和应用指南,帮助用户快速了解和使用产品。

    常见问题与解决方案


    - 问题:输出电压不稳定。
    - 解决方案:检查输出电容器的值是否符合推荐值,确保没有过度波动。
    - 问题:静态电流过高。
    - 解决方案:检查输入电压是否在推荐范围内,避免过高的输入电压导致静态电流增加。
    - 问题:输出噪声过大。
    - 解决方案:增加输出电容器的值或更换更高品质的电容器。

    总结和推荐


    NJM2845/46 低功耗稳压器以其低噪声、高纹波抑制、高精度和低静态电流等特点,在高精度应用和便携式设备中表现出色。同时,内置的保护机制也为其在严苛环境下提供了可靠的保障。综合来看,该产品非常适合需要高性能稳压电源的应用场合,推荐使用。

NJM2845DL1-18-TE1参数

参数
最大输出电压 1.8V
最小输入电压 -
输出电流 800mA
线路调节 0.1%/V
负载调节 4 %/a
最大输入电压 14V
稳压器数量 1
Iq-静态电流 600μA
纹波抑制-PSRR 75dB(1kHz)
输出类型 Fixed
最大压差@电流 -
极性 -
最小输出电压 1.8V
通用封装 TO-252-3
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 停产
包装方式 卷带包装

NJM2845DL1-18-TE1厂商介绍

Nisshinbo Micro Devices(日清纺微电子)是一家日本公司,专注于微电子技术的研发和生产。该公司主营产品主要分为以下几类:

1. 传感器:包括压力传感器、温度传感器等,广泛应用于汽车、工业自动化、医疗设备等领域。

2. 通信模块:提供无线通信解决方案,如Wi-Fi、蓝牙模块等,服务于智能家居、物联网设备等市场。

3. 电源管理:包括电源转换器、电池管理系统等,应用于便携式电子设备、电动汽车等领域。

4. 微控制器:提供各种微控制器产品,用于嵌入式系统和智能控制。

Nisshinbo Micro Devices的优势在于:

- 技术创新:持续投入研发,拥有多项专利技术,保持行业领先地位。
- 品质保证:严格的质量控制流程,确保产品的可靠性和稳定性。
- 定制服务:能够根据客户需求提供定制化解决方案,满足特定应用需求。
- 全球网络:拥有遍布全球的销售和服务网络,为客户提供便捷的本地化支持。

Nisshinbo Micro Devices以其高质量的产品和服务,在微电子领域享有良好声誉。

NJM2845DL1-18-TE1数据手册

厂牌 PDF简要描述 下载
NISSHINBO MICRO DEVICES LDO稳压器 NISSHINBO MICRO DEVICES NJM2845DL1-18-TE1 NJM2845DL1-18-TE1数据手册

NJM2845DL1-18-TE1封装设计

查看详情并下载
Symbol
Footprint
3D Model
