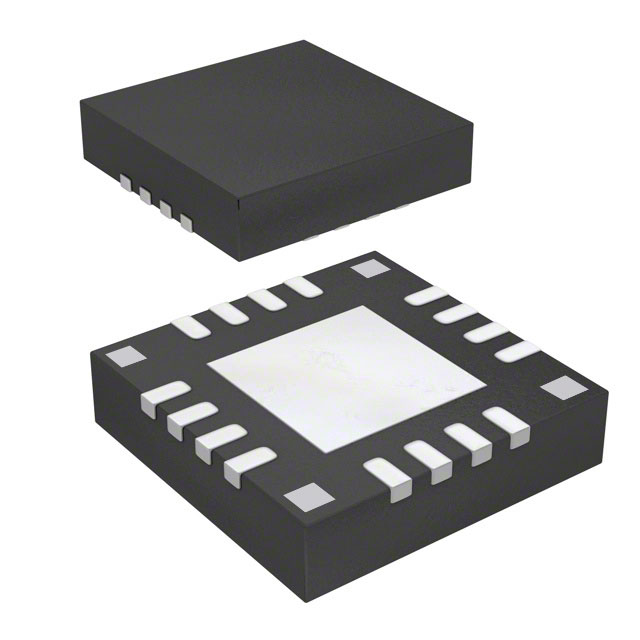

NJU72501MG2-TE1

产品分类: 多媒体放大器
产品描述: Nisshinbo Micro Devices 音频放大器, EQFN16-G2封装, 类型:音频, 16引脚
供应商型号: 2449819
供应商: 海外现货
标准整包数: 5
NISSHINBO MICRO DEVICES 多媒体放大器 NJU72501MG2-TE1

NJU72501MG2-TE1概述

    NJU72501 Piezo-Sounder Driver with Multi-mode Charge Pump 技术手册

    1. 产品简介


    NJU72501 是一款专为压电发声器设计的开关驱动器,具备多模式电荷泵功能。它可以使用3V的供电产生高达18Vpp的输出电压,从而实现声音信号的高效转换。这款产品广泛应用于医疗保健、腕表、闹钟、手持GPS设备和PDA等场景中。

    2. 技术参数


    - 供电电压:2.3V到5.0V(1x/2x模式),2.3V到3.4V(3x模式)
    - 消耗电流:(活动)IDS = 0.3mA(典型值)(VIN = 3V,DIN = 4kHz,CPIEZO = 15nF,1x模式)
    (关闭)IDS = 1μA(最大值)(VIN = 3V,DIN = 0V)
    - 输出电压:
    - 1x模式:VOUT1 = 2.8V至3V
    - 2x模式:VOUT2 = 5.2V至6V
    - 3x模式:VOUT3 = 7.2V至9V
    - 启动延迟时间:
    - 1x模式:TON1 = 30μs至100μs
    - 2x模式:TON2 = 90μs至200μs
    - 3x模式:TON3 = 180μs至350μs
    - 关机延迟时间:TOFF = 21ms至84ms
    - 短路保护电流:ISC = 20mA至60mA

    3. 产品特点和优势


    - 多模式电荷泵:支持1x、2x和3x模式,可根据需求调整输出电压。
    - 输入信号检测与关机控制:能够自动检测输入信号并进行相应的操作,有效节省能源。
    - 短路保护电路:内置短路保护机制,确保系统稳定运行。
    - CMOS技术:采用先进的CMOS技术,提升整体性能。
    - 直接替代品:可以直接替换MAS6240,简化设计和生产流程。

    4. 应用案例和使用建议


    - 单端输出应用:适用于简单的小型设备如手表和闹钟,通过配置简单的外围电路即可实现高效的音频信号处理。
    - 差分输出应用:适合于需要较高音质和更复杂控制逻辑的应用,例如某些高端医疗设备和导航系统。
    使用建议:
    - 选择合适的电容值以满足特定的输出电压需求。
    - 确保电路中的电容连接正确,避免短路风险。
    - 在长时间无信号输入时启用关机模式以降低功耗。

    5. 兼容性和支持


    - 封装类型:EQFN12-JE、EQFN16-G2、SSOP14
    - 兼容性:可与多种型号的压电发声器配合使用,例如muRata的PKLCS1212E2400-R1、PKLCS1212E4001-R1和PKM13EPYH4000-A0。
    - 支持:制造商提供详尽的技术文档和快速响应的客户服务,确保客户在使用过程中获得最佳体验。

    6. 常见问题与解决方案


    - Q1: 产品在启动时的延迟时间过长如何解决?
    - A1: 检查输入信号频率是否在推荐范围内,并确保所有电容连接正确。
    - Q2: 输出电压达不到预期怎么办?
    - A2: 检查输入电压是否符合要求,并确保选择正确的电荷泵模式。
    - Q3: 设备频繁出现短路故障怎么办?
    - A3: 检查输出端是否有异物导致短路,或者检查外部电路的设计是否有问题。

    7. 总结和推荐


    NJU72501凭借其多模式电荷泵、输入信号检测和关机控制等功能,展现出卓越的性能和可靠性。适用于各种需要高音质音频信号处理的场合。其便捷的安装方式和强大的技术支持使其成为市场上极具竞争力的产品。强烈推荐在各类小型电子产品和高端医疗设备中使用此款产品。

NJU72501MG2-TE1参数

参数
-3db带宽 -
音频-负载阻抗 -
最大工作供电电压 3.4V,5V
最小工作供电电压 2.3V,2.3V
THD + 噪声 -
输出类型 1-Channel (Mono)
放大器类型 Audio
最大输出功率 -
通用封装 XFQFN-16(EP)
安装方式 贴片安装,黏合安装
应用等级 工业级
包装方式 散装,卷带包装

NJU72501MG2-TE1厂商介绍

Nisshinbo Micro Devices(日清纺微电子)是一家日本公司,专注于微电子技术的研发和生产。该公司主营产品主要分为以下几类:

1. 传感器:包括压力传感器、温度传感器等,广泛应用于汽车、工业自动化、医疗设备等领域。

2. 通信模块:提供无线通信解决方案,如Wi-Fi、蓝牙模块等,服务于智能家居、物联网设备等市场。

3. 电源管理:包括电源转换器、电池管理系统等,应用于便携式电子设备、电动汽车等领域。

4. 微控制器:提供各种微控制器产品,用于嵌入式系统和智能控制。

Nisshinbo Micro Devices的优势在于:

- 技术创新:持续投入研发,拥有多项专利技术,保持行业领先地位。
- 品质保证:严格的质量控制流程,确保产品的可靠性和稳定性。
- 定制服务:能够根据客户需求提供定制化解决方案,满足特定应用需求。
- 全球网络:拥有遍布全球的销售和服务网络,为客户提供便捷的本地化支持。

Nisshinbo Micro Devices以其高质量的产品和服务,在微电子领域享有良好声誉。

NJU72501MG2-TE1数据手册

厂牌 PDF简要描述 下载
NISSHINBO MICRO DEVICES 多媒体放大器 NISSHINBO MICRO DEVICES NJU72501MG2-TE1 NJU72501MG2-TE1数据手册

NJU72501MG2-TE1封装设计

查看详情并下载
Symbol
Footprint
3D Model
