ZMM5226B

产品分类: 齐纳(稳压)二极管
产品描述: LL-34
供应商型号: 14M-ZMM5226B LL-34
供应商: 云汉优选
标准整包数: 1

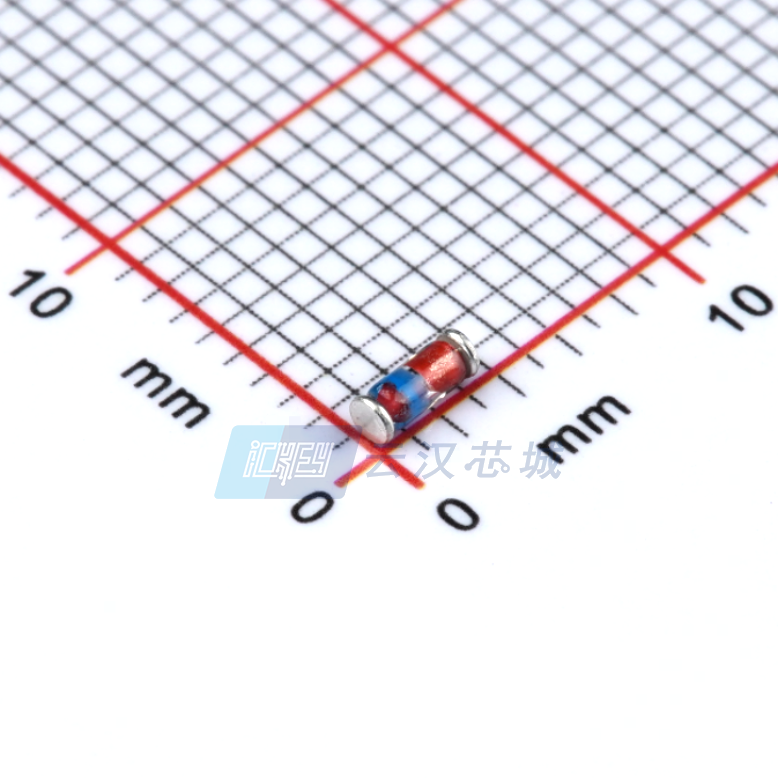

JSMICRO/深圳杰盛微 齐纳(稳压)二极管 ZMM5226B

ZMM5226B概述

    电子元器件产品技术手册:硅平面稳压二极管

    产品简介


    本手册介绍的是SMICRO半导体公司生产的ZMM系列硅平面稳压二极管(以下简称“ZMM二极管”)。这些二极管具有出色的稳压性能,广泛应用于各种电源管理、信号调节和电路保护领域。ZMM二极管具备高精度的稳压电压,优异的温度稳定性,以及较低的反向泄漏电流,使其成为电子设计工程师的理想选择。

    技术参数


    ZMM二极管的主要技术规格如下:
    | 参数 | 符号 | 值 | 单位 |
    ||
    | Zener电压(见表“特性”) | VZ @ IZT | 2.4~75 | V |
    | 最大Zener阻抗 | ZZT @ IZT | 1.0~270 | Ω |
    | 最大温度系数 | ĮVZ | -0.085~+0.098 | %/℃ |
    | 最大反向泄漏电流 | IR @ VR | 0.1~2000 | μA |
    | 最大DC Zener电流 | IZM | 0.1~56 | A |
    | 功耗(TAmb=75℃) | Ptot | 500 | mW |
    | 结温(TJ) | TJ | 175 | ℃ |
    | 存储温度范围 | TSTG | -55 ~ +175 | ℃ |
    注:表中部分型号的技术参数在不同的Zener电压下有所不同。

    产品特点和优势


    1. 高精度稳压电压:标准稳压电压容差为±5%(带“B”后缀),或±10%(带“A”后缀)。可根据需求提供其他容差。
    2. 优越的温度稳定性:温度系数低,保证了良好的温度稳定性和可靠性。
    3. 低反向泄漏电流:反向泄漏电流小,减少了能量损耗,提高了效率。
    4. 高功率密度:能够在有限的空间内实现较高的功率处理能力,适用于紧凑型设计。
    5. 广泛的适用性:可承受的结温范围广,存储温度范围宽,适合多种工作环境。

    应用案例和使用建议


    ZMM二极管广泛应用于各种电源管理、信号调节和电路保护场合,如:
    1. 电源管理:用于调节输出电压,确保稳定的电源供给。
    2. 信号调节:用于稳定敏感电路中的电压,提高信号传输质量。
    3. 电路保护:作为过压保护器件,防止电路因电压过高而损坏。
    使用建议:
    - 在选择具体型号时,需根据实际需求选取合适的Zener电压和电流参数。
    - 确保散热措施得当,以避免过热现象。
    - 考虑到温度的影响,建议在高温环境下适当降低电流使用。

    兼容性和支持


    ZMM二极管采用了标准的JEDEC MINI-MELF封装,安装方便且尺寸小巧。该产品与市面上多数主流电路板和设备兼容,可以灵活集成到各种系统中。SMICRO半导体公司提供了详细的技术支持和售后服务,包括产品选型指南、使用手册和在线技术支持等,确保客户能够充分利用其卓越性能。

    常见问题与解决方案


    1. 问题:在高电流下使用时,ZMM二极管发热严重。
    - 解决方法:增加散热措施,如使用散热片或散热器。
    2. 问题:温度波动较大时,ZMM二极管的稳压性能不稳定。
    - 解决方法:选用稳压系数更低的型号,并加强温度控制措施。
    3. 问题:在高反向电压情况下,漏电流过大。
    - 解决方法:选用反向漏电流更低的型号,或减少实际使用中的反向电压。

    总结和推荐


    总体而言,ZMM系列硅平面稳压二极管凭借其出色的性能、广泛的应用范围和优良的性价比,在众多电子元器件中脱颖而出。其精确的稳压性能、优良的温度稳定性和可靠的电路保护能力,使其成为各种电源管理和电路保护系统的理想选择。推荐电子设计工程师和采购人员在实际项目中优先考虑ZMM二极管。

ZMM5226B参数

参数
电压容差 ±5%
最大功率耗散 500mW
标称齐纳电压 3.3V
配置 -
最大功率 0.5
Ir - 反向电流 -
最大齐纳阻抗 -
通用封装 LL-34
应用等级 工业级

ZMM5226B厂商介绍

JSMICRO公司是一家专注于微电子领域的高科技企业,致力于研发和生产各类高性能的微电子组件和系统。公司主营产品包括但不限于:

1. 集成电路(IC):涵盖模拟、数字和混合信号集成电路,广泛应用于通信、计算机、消费电子等领域。
2. 传感器:包括温度、湿度、压力、光敏等各类传感器,服务于工业自动化、环境监测、医疗设备等行业。
3. 微控制器(MCU):提供多种高性能微控制器,适用于智能家居、物联网设备、汽车电子等市场。
4. 存储器:包括闪存(Flash)、随机存取存储器(RAM)等,满足不同数据存储需求。

JSMICRO的优势在于:

- 技术创新:持续投入研发,拥有多项专利技术,保持技术领先。
- 品质保证:严格的质量控制体系,确保产品的可靠性和稳定性。
- 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
- 快速响应:灵活的供应链管理,快速响应市场变化和客户需求。

JSMICRO以其卓越的产品和服务,赢得了全球客户的信赖和支持。

ZMM5226B数据手册

厂牌 PDF简要描述 下载
JSMICRO/深圳杰盛微 齐纳(稳压)二极管 JSMICRO/深圳杰盛微 ZMM5226B ZMM5226B数据手册

ZMM5226B封装设计

查看详情并下载
Symbol
Footprint
3D Model
