61083-084400LF

厂牌: AMPHENOL
产品描述: Center Strip Contacts,Plug 800μm 2 80pin 8mm,12mm,16mm 7.7mm 203nm 金 贴片安装
供应商型号: Q-61083-084400LF
供应商: 国内现货
标准整包数: 600

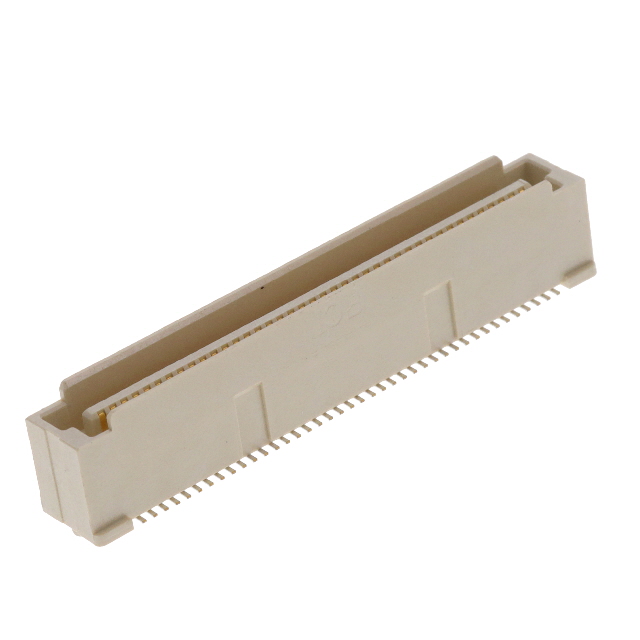

AMPHENOL 矩形连接器 - 阵列/边缘型/夹层式(板对板) 61083-084400LF

61083-084400LF概述

    Amphenol BergStak® 0.8mm Mezzanine Connector

    产品简介


    Amphenol的BergStak® 0.8mm是一款专为高速和高密度并行板到板连接系统设计的灵活解决方案。它提供16种PCB堆叠高度,共9种尺寸,最多可达200个位置。这款产品主要用于高速通信、工业自动化、医疗设备等领域。

    技术参数


    - 材料:
    - 插座:玻璃填充液晶聚合物(LCP),UL94V-0等级
    - 接触基材金属:插座为高弹黄铜合金,插头为黄铜
    - 接触区域镀层:金或金镀层过钯镍(GXT®)后镀镍
    - 焊接区域镀层:无铅纯锡镀层
    - 电气性能:
    - 绝缘电阻:初始值≥1000MΩ,测试后≥100MΩ
    - 电流承载能力:每个触点最大0.8A
    - 接触电阻:初始值≤30mΩ,测试后≤50mΩ
    - 额定电压:100VAC
    - 信号完整性:阻抗范围81至108Ω@50ps边沿(10-90%),回波损耗≤10dB至5GHz,插入损耗≤1.5dB至5GHz,近端串扰≤4.0%,远端串扰≤2.4%
    - 机械性能:
    - 耐久性:100次插拔周期
    - 插拔力:最大0.9N/触点,最小0.1N/触点
    - 环境性能:
    - 温度范围:-40°C至+125°C
    - 高温寿命:105°C±5°C持续1000小时
    - 湿度:90-95%相对湿度持续96小时
    - 混合流动气体等级:Class 2a (30 GXT®)
    - 认证和证书:
    - UL E66906认证,文件号LR46923
    - 规范:
    - 产品规格:GS-12-547
    - 测试报告:DGS-29-010
    - 包装:
    - 盘式带及卷盘
    - 管装

    产品特点和优势


    - 高速和高密度:支持高达12Gb/s的传输速率,适合PCIe® Gen 2/3和SAS 3.0等高性能标准。
    - 灵活性:提供多种尺寸和堆叠高度,可满足不同应用需求。
    - 安全可靠:独特的防反插设计(scoop-proof feature),确保正确的插拔顺序。
    - 环保:符合RoHS标准,无铅,适用于各种环境保护要求。
    - 多功能包装:提供多种接触面处理和包装选项,方便不同的组装方式。

    应用案例和使用建议


    - 应用案例:
    - IP电话
    - 路由器
    - 服务器
    - 工业和仪器仪表设备
    - 办公设备
    - POS终端
    - 移动工业终端
    - 测试和测量系统
    - 使用建议:
    - 在高温环境下长时间使用时,需要考虑散热措施,以确保良好的工作状态。
    - 在安装过程中,可以利用PCB定位销来提高组装的精度和可靠性。
    - 根据不同的电气需求,选择合适的镀层材料,如金或钯镍镀层。

    兼容性和支持


    - 兼容性:BergStak® 0.8mm可与其他符合相关标准的高速连接器配合使用,确保系统的整体性能。
    - 支持和维护:Amphenol公司提供了全面的技术支持和售后服务,包括详细的产品文档、技术支持热线以及定期的技术培训。

    常见问题与解决方案


    - 问题1:接触电阻过高
    - 解决方案:检查接触点是否有污染或损坏,必要时更换新的接触部件。
    - 问题2:信号完整性差
    - 解决方案:确认连接器的阻抗匹配,调整信号线的长度,减少外部干扰。
    - 问题3:连接不稳定
    - 解决方案:检查插头和插座的清洁度,确保它们正确对齐和固定。

    总结和推荐


    BergStak® 0.8mm Mezzanine Connector凭借其卓越的电气性能、广泛的兼容性和多样化的特点,在高速并行板到板连接领域表现出色。它的应用广泛,从工业设备到医疗设备都有显著的表现。尽管价格可能较高,但其在长期使用中的稳定性和可靠性是值得投资的。强烈推荐在需要高密度、高速数据传输的应用中使用此产品。

61083-084400LF参数

参数
间距 800μm
排数 2
触头镀层
板上高度 7.7mm
针脚数 80pin
接合堆叠高度 8mm,12mm,16mm
触头镀层厚度 203nm
类型 Center Strip Contacts,Plug
安装方式 贴片安装
零件状态 在售
包装方式 管装

61083-084400LF厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

61083-084400LF数据手册

厂牌 PDF简要描述 下载
AMPHENOL 矩形连接器 - 阵列/边缘型/夹层式(板对板) AMPHENOL 61083-084400LF 61083-084400LF数据手册

61083-084400LF封装设计

查看详情并下载
Symbol
Footprint
3D Model
