925-142A-51S

产品分类: 同轴连接器(RF)
厂牌: AMPHENOL
产品描述: Snap-On 40GHz 50Ω 咬接 导线安装,支架安装,自由悬挂,通孔安装
供应商型号: 2750505
供应商: 海外现货
标准整包数: 1

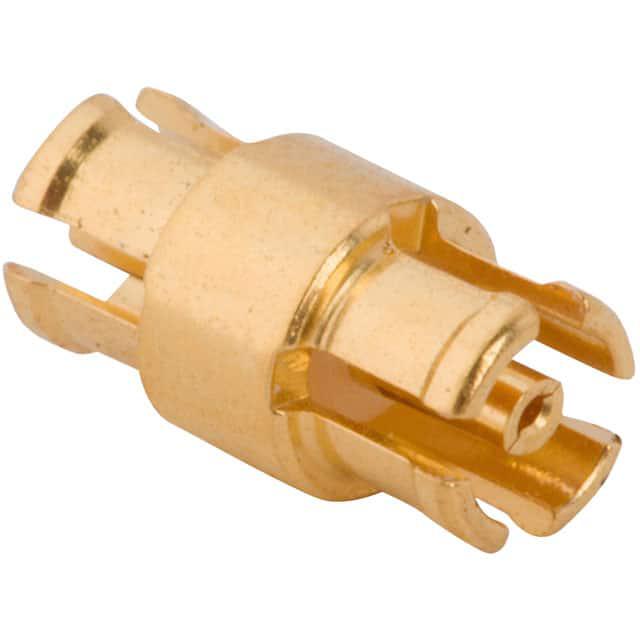

AMPHENOL 同轴连接器(RF) 925-142A-51S

925-142A-51S概述

    电子元器件产品技术手册:SMPM BULLET Female-Female 连接器

    产品简介


    SMPM BULLET Female-Female 连接器是 Amphenol RF 公司生产的一种高性能射频连接器,适用于高频信号传输的应用。该连接器广泛应用于雷达系统、通信设备、航空航天、军事装备等领域,为用户提供可靠的高频信号传输解决方案。

    技术参数


    - 材料与镀层:主体采用铍铜材料并进行金镀处理;接触点也采用铍铜材料并进行金镀处理;绝缘材料为聚四氟乙烯(PTFE)。
    - 电气特性:
    - 阻抗:50 欧姆
    - 频率范围:DC 至 40 GHz
    - VSWR(驻波比):在 DC 至 10 GHz 范围内最大为 1.15:1;在 10 GHz 至 26.5 GHz 范围内最大为 1.25:1;在 26.5 GHz 至 40 GHz 范围内最大为 1.35:1
    - 绝缘耐压:最小为 500 VRMS
    - 机械特性:
    - 使用寿命:最少 100 个周期
    - 工作温度范围:-65°C 至 165°C
    - 包装:单个包装,袋上标记 “AMPHENOL, 925-142A-51S, 和日期代码”。

    产品特点和优势


    SMPM BULLET Female-Female 连接器具有以下显著特点和优势:
    - 高可靠性:能够在极端温度环境下正常工作,确保信号传输的稳定性。
    - 低插入损耗:具备优秀的电气性能,支持高达 40 GHz 的频率范围。
    - 耐用性强:经过至少 100 个周期的测试,保证长期使用中的耐用性。
    - 易于安装和维护:标准化的接口设计便于安装,且具有较长的使用寿命,减少了维护需求。

    应用案例和使用建议


    该连接器常用于雷达系统、通信设备和航空航天领域的高频信号传输。例如,在雷达系统中,需要处理大量高频信号,SMPM BULLET Female-Female 连接器能够提供稳定的信号传输,减少信号衰减和失真。在使用时,建议遵循正确的安装步骤,并定期检查连接器的物理状态,以确保最佳性能。

    兼容性和支持


    SMPM BULLET Female-Female 连接器与其他标准 SMPM 接口兼容,可方便地与其他相关设备连接。Amphenol RF 公司提供完善的售后服务和技术支持,包括产品的维修和替换服务。

    常见问题与解决方案


    1. 连接器松动或脱落
    - 解决方案:检查连接器是否正确安装,并确保其与设备端口紧密连接。

    2. 信号传输不稳定
    - 解决方案:检查连接器是否有物理损坏,必要时更换新的连接器。
    3. 无法达到预期的阻抗匹配
    - 解决方案:确认所有连接部件均符合 50 欧姆的阻抗标准,确保信号传输路径无干扰。

    总结和推荐


    SMPM BULLET Female-Female 连接器是一款高性能、高可靠性的射频连接器,适合高频信号传输的应用场景。其优越的电气特性和机械特性使其成为雷达系统、通信设备和航空航天领域的理想选择。强烈推荐使用这款连接器以获得最佳的信号传输效果。

925-142A-51S参数

参数
类型 Snap-On
阻抗 50Ω
外壳颜色 -
最大频率 40GHz
紧固类型 咬接
端口数 -
触头端接 -
安装方式 导线安装,支架安装,自由悬挂,通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装,托盘,袋装

925-142A-51S厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

925-142A-51S数据手册

厂牌 PDF简要描述 下载
AMPHENOL 同轴连接器(RF) AMPHENOL 925-142A-51S 925-142A-51S数据手册

925-142A-51S封装设计

查看详情并下载
Symbol
Footprint
3D Model
