首页  >  产品百科  >  SF1511-60069

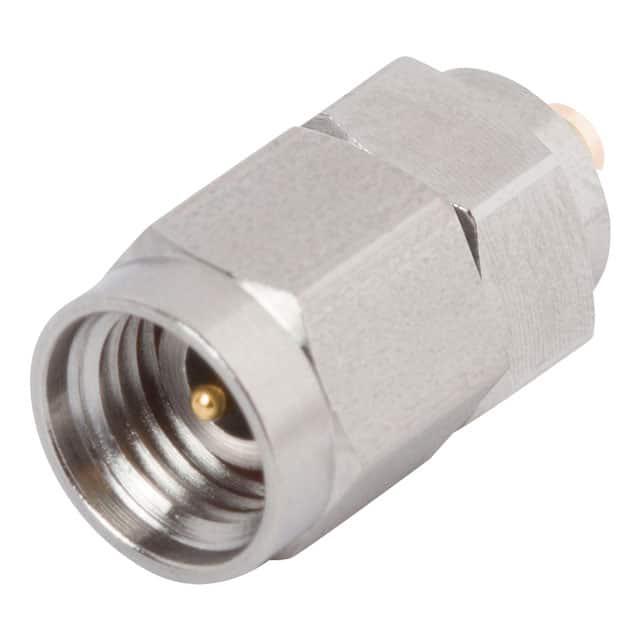

SF1511-60069

产品分类: 同轴连接器(RF)
厂牌: AMPHENOL
产品描述: Male Pin,Plug,Threaded 1 40GHz 50Ω 银色 螺纹 导线安装,自由悬挂,通孔安装 15.46mm(长度)*7.92mm(高度)
供应商型号: 523-SF1511-60069
供应商: Mouser
标准整包数: 1
AMPHENOL 同轴连接器(RF) SF1511-60069

SF1511-60069概述


    产品简介


    DCN 40123 是一款高精度的微波射频连接器,主要用于高频传输场合。该连接器的设计考虑了广泛的频率范围和高可靠性要求,适用于雷达系统、通信设备和航空航天等领域的应用。其主要功能是确保信号在高频下的高效传输和稳定的性能。

    技术参数


    - 外形尺寸:直径 .312 英寸(7.92 毫米),长度 .609 英寸(15.46 毫米)
    - 螺母厚度:.150 英寸(3.81 毫米)
    - 接触深度:.074±.002 英寸(1.88±0.05 毫米)
    - 接触外径:.052±.001 英寸(1.32±0.03 毫米)
    - 材料:
    - 主体、套筒及耦合螺母:不锈钢 AMS-5640,合金 UNS S30300,类型 1
    - 锁环及接触件:铍铜 ASTM B196
    - 珠子:ULTEM 1000 ASTM D5205
    - 密封圈:硅橡胶 A-A-59588,类 2B,等级 50/60
    - 表面处理:
    - 主体及耦合螺母:按 AMS-2700 进行钝化
    - 接触件及套筒:按 ASTM B488,类型 II,代码 C,等级 .76,覆盖镍,按 AMS-QQ-N-290,等级 1,最小厚度 0.00005 英寸
    - 性能参数:
    - 阻抗:50 欧姆
    - 频率范围:直流至 40.0 GHz

    产品特点和优势


    DCN 40123 连接器的独特之处在于其采用高品质不锈钢材料和高导电性的铍铜,保证了其在极端条件下的稳定性和耐用性。此外,其设计支持高达 40.0 GHz 的频率范围,使其在高频通信设备中的表现尤为出色。该产品的金镀层提供了卓越的防腐蚀性能,确保长期使用中的可靠性。

    应用案例和使用建议


    DCN 40123 主要应用于雷达系统和通信设备中,例如航空电子设备和地面通信基站。在实际使用中,应注意保持连接器的清洁和正确安装,避免因不当操作导致信号传输质量下降。对于复杂的应用场景,建议定期进行性能检测和维护。

    兼容性和支持


    该连接器与同类型其他设备和组件具有良好的兼容性,适用于各种标准接口。SV Microwave, Inc. 提供详尽的技术支持和服务,包括产品手册、安装指南和技术咨询,以帮助用户更好地理解和使用该产品。

    常见问题与解决方案


    1. 问题:安装过程中无法顺利拧紧耦合螺母。
    - 解决方案:检查螺纹是否有异物或损坏,重新清理并确保螺纹完好无损。
    2. 问题:信号传输质量不佳。
    - 解决方案:检查连接器的安装情况,确保所有连接部位紧密贴合且无松动现象。

    总结和推荐


    综上所述,DCN 40123 连接器以其高阻抗、宽频率范围和优良的材料选择,展示了出色的高频传输性能和稳定性。其应用广泛且可靠,适合雷达系统和通信设备等领域的使用。强烈推荐在关键任务和高性能需求环境中选用此产品。

SF1511-60069参数

参数
端口数 1
触头端接 -
类型 Male Pin,Plug,Threaded
阻抗 50Ω
外壳颜色 银色
最大频率 40GHz
紧固类型 螺纹
长*宽*高 15.46mm(长度)*7.92mm(高度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 袋装

SF1511-60069厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

SF1511-60069数据手册

厂牌 PDF简要描述 下载
AMPHENOL 同轴连接器(RF) AMPHENOL SF1511-60069 SF1511-60069数据手册

SF1511-60069封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 127.6236 ¥ 1078.4194
10+ $ 96.5952 ¥ 816.2294
25+ $ 90.1845 ¥ 762.059
50+ $ 88.4205 ¥ 747.1532
库存: 50
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 1078.41
直接购买
加入购物车
